Тип оборудования: Система измерения частичных разрядов
Производитель: Seba KMT, Германия
Серия: OWTS M
Модель: OWTS M 150
Описание: прибор для диагностики и локализации мест повреждений изоляции кабельных линий
Гарантия на систему OWTS M 150: 12 месяцев.
Назначение установки OWTS M150:
Система измерения частичных разрядов OWTS M 150 используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и гарнитурах всех типов кабелей среднего напряжения.

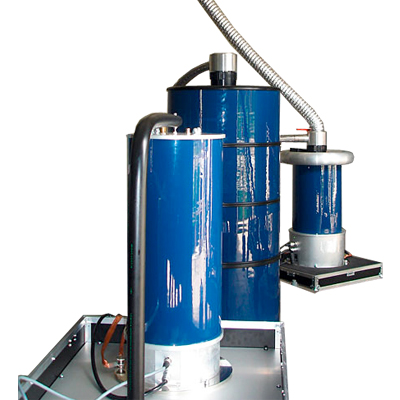

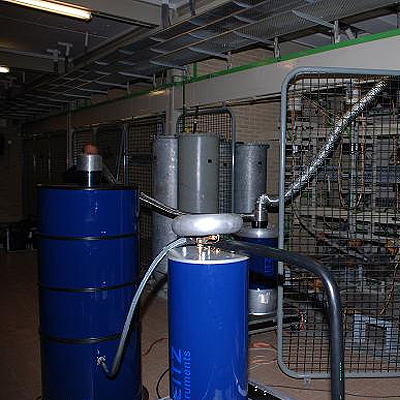

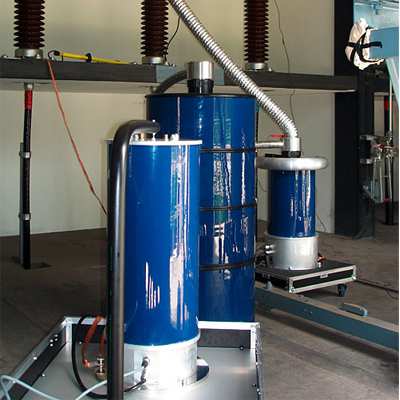

Установка OWTS M 150 состоит из ноутбука, связанного с контроллером по беспроводному WLAN каналу и высоковольтного блока. Высоковольтный блок состоит из источника высокого напряжения и резонансной катушки с интегрированным высоковольтным переключателем для создания переменного испытательного напряжения. Высоковольтный делитель напряжения и связывающий конденсатор смонтированы вместе с Embedded Controller для цифровой регистрации данных и обработки сигнала. Хранение, анализ и обработка сигналов частичных разрядов осуществляется в ноутбуке и может проводиться как на месте испытаний, так и позже в офисе. Локализация мест повреждений ЧР производится методом рефлектометрии.
Принцип действия устройства
Для проведения диагностики частичных разрядов испытуемый объект заряжается до предварительно выбранного пикового значения напряжения от источника высокого напряжения в течение нескольких секунд и затем разряжается с помощью электронного ключа через резонансную катушку. Таким образом, создается осциллирующее затухающее напряжение (DAC). Частота колебаний находится в диапазоне от 50 Гц до нескольких 100 Гц, в зависимости от емкости испытуемого объекта. Поскольку частота напряжения при диагностике близка к рабочей, все измеренные ЧР могут быть достоверно оценены.
Осциллирующее напряжение воздействует на испытуемый объект только в течение нескольких 100 мс и,следовательно, не оказывает отрицательного влияния на состояние объекта.
Напряжение возникновения ЧР, напряжение гашения ЧР и фактор потерь однозначно определяются по уменьшающейся амплитуде испытательного напряжения.
Критические уровни ЧР,приводящие к разрушению изоляции кабеля, являются важным критерием для оценки состояния изоляции.
Анализ и оценка типичных параметров ЧР, а также их местоположение позволяет выработать критерии для решения о дальнейшем обслуживании или замене кабелей.
Система измерения частичных разрядов OWTS M 150 обладает следующими преимуществами:
- Неразрушающая диагностика частичных разрядов затухающим осциллирующим напряжением DAC
- Online обработка для комплексной диагностики ЧР
- Интегрированное измерение фактора потерь
- Протоколирование с помощью программного обеспечения OWTS Explorer
- Портативная система, компактный дизайн
Технические параметры SEBA OWTS M 150:
| Максимальное выходное напряжение | 150 кВ пик. / 110 кВ скв. |
| Индуктивность дросселя | ок. 7 Гн |
| Соротивление дросселя | ок. 80 Ом |
| Максимальный ток в колебательном контуре | 300 A |
| Диапазон частот колебания в контуре | 50 Гц / 600 Гц |
| Диапазон емкости измеряемого кабеля | 0,025 мкф - 2 мкф |
| Постоянный ток заряда | 10 мA |
| Диапазон измеряемых уровней частичных разрядов (ЧР) | 1 пКл ... 100 нКл |
| Ширина полосы измерения ЧР | согласно нормам IEC 60270 |
| Ширина полосы локализации ЧР | 150 кГц ... 45 MГц , автоматическое изменение ширины в зависимости от длины кабеля |
| Точность локализации ЧР | 1 % от длины кабеля, (мин. 3м) |
| Диапазон измерения tan δ | 0,1 % ... 5% |
| Вес | Блоки 1-3: 300 кг |
| Блок 4: Ноутбук | |
| Встроенный вычислитель | Celeron M, WinXP, Flashdisc |
| Оперативная память | 512 MB |
| USB Порт | Встроенный, V.2.0 |
| Создание протокола | Интегрировано |
| В/в переключатель | Твердотельный |
| Блок обработки данных | Интегрированная система DAQ / встроенный контроллер |
| Канал управления системой | Беспроводной канал связи WLAN со встроенным контроллером 802.11a, опционально канал оптической связи (100 Fx) |
| Режим калибровки | Автоматический/ручной |
| Определение положения муфт в процессе калибровки | встроенное |
| Источник питания | 115 В / 230 В 50 Гц / 60 Гц переключаемое |
| Интерфейс пользователя | Удаленный клиент (Ноутбук или Tablett PC) |
| В/в источник | Отдельный блок |
Комплект поставки системы OWTS M 150:
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по системам для испытания и диагностики кабелей и сетей можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
