Тип оборудования: Система для диагностики кабелей
Производитель: Seba KMT, Германия
Серия: VLF

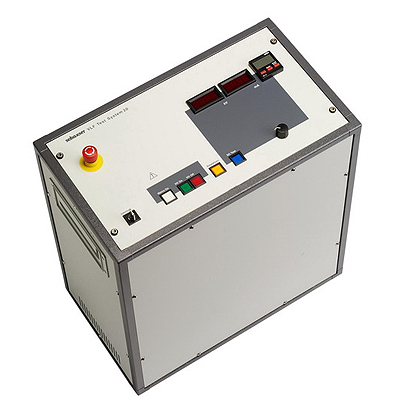

Модель: VLF 20
Описание: прибор для испытания силовых кабелей на сверхнизкой частоте
Гарантия на систему VLF 20: 12 месяцев.
Назначение установки:
Система VLF 20 kV предназначена для испытания кабелей с изоляцией из полиэтилена, сшитого полиэтилена и кабелей в бумажно-масленой изоляции.
Главные особенности установки VLF 20 - сверхнизкая частота испытательного напряжения, равная 0.1 Гц и сверхмалый испытательный ток. Эти аспекты являются основополагающими в случае испытания кабеля в бумажно-масленой изоляции, и решающими, при испытаниях кабеля в изоляции из сшитого полиэтилена.
Испытания кабеля напряжением на сверхнизкой частоте и сверхмалым током защищают кабель от повреждения во время испытаний. Для кабелей с изоляцией из сшитого полиэтилена это особенно важно,так как испытания кабеля с такой изоляцией постоянным током влекут за собой поляризацию молекул полиэтилена, что в свою очередь приводит к появлению дефектов в изоляции кабеля, которые значительно снижают срок эксплуатации.
Отличительной особенностью систем VLF от установок подобного класса, является запатентованная косинусоидальная прямоугольная форма подаваемых в кабель импульсов напряжения. Благодаря этому достигается небольшое потребление мощности испытательной системы при большой испытательной емкости, а испытание кабеля проходит в соответствие с его рабочим режимом эксплуатации.
Система VLF 20 kV выполняет следующие функции:
Сравнение характеристик систем серии VLF:
VLF 20 | VLF 28 | VLF 40 | VLF 60 | VLF 80 | |
Номинальное напряжение тестируемых кабелей | 0 ...11кВ | 0 ... 16 кВ | 0 ... 23 кВ | 0 ... 35 кВ | 0 ... 50 кВ |
Форма напряжения | косинусно-прямоугольная | ||||
Фронт переключения | 5 мс | ||||
Частота | 0,1 Гц | ||||
Допустимая емкость испытуемого кабеля | 3 µF | 4,5 µF | 4,4 µF / (Plus) 2,2 µF / (Basic) | 1,5 µF / (Plus) 0,8 µF /(Basic) | 2 µF / (Plus) 2,5 µF / (Basic) |
Разрядное устройство (встроенное) | 10 µF за 3 сек | <> 4,4 µF за 5 сек | <> 4,4µF за 5 сек | 1,5 µF за 2 сек | + |
Питание | 230 В, 50 Гц, 2,5 A / 120 В, 60 Гц, 5 A | ||||
Рабочая температура | - 20...+ 40 °C | ||||
Вес, кг | 50 | <> 25 | <> 98 | <> 132 | |
Размеры Ш x В x Г, мм | 520x600x300 | 550 x1000x420 | 550x1000x420 | 550x1000x420 | |
Измерение тока утечки | 0 ... 12 mA | 0 ... 12 mA | 0 ... 7 mA | 0 ... 5 mA | + |
| Артикул | Код по Каталогу | Наименование |
| 820010709 | 820010709 | Easytest 10 кВ |
| 820007931 | 820007931 | Easytest 20 кВ |
| 899006104-S | 899006104-S | Испытательная система VLF 20 |
| 899005936-S | 899005936-S | Испытательная система VLF 28 |
| 899004500-S | 899004500-S | Испытательная система VLF 40 (емкость 2,2 ) |
| 899004501-S | 899004501-S | Испытательная система VLF 40 (емкость 4,4 ) |
| 899007186-S | 899007186-S | Испытательная система VLF 60 (емкость 0,8 ) |
| 899007187-S | 899007187-S | Испытательная система VLF 60 (емкость 1,6 ) |
| 890012125 | 890012125 | Испытательная система VLF 80 (емкость 2 ) |
| 890012124 | 890012124 | Испытательная система VLF 80 (емкость 2,5 ) |
| 899006402 | 899006402 | Встроенный принтер для VLF 28 |
| 890009658 | 890009658 | Устройство для транспортировки (Easytest 10/20 кВ) |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по системам для испытания и диагностики кабелей и сетей можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
