CDS - измерение тока релаксации для интегральной оценки ПЭ/ПВХ изоляции.

Тип оборудования: Система измерения частичных разрядов, импульсный генератор, рефлектометр

Производитель: Seba KMT, Германия

Гарантия на систему CDS: 12 месяцев.

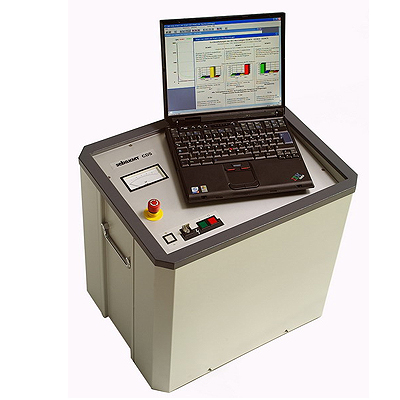

Прибор CDS - это кабельная диагностическая система для трехфазного измерения IRC- или RVM.

Портативная комбинированная установка CDS является универсальной системой для диэлектрической диагностики PE/VPE кабелей, а также кабелей с бумажно-маслянной изоляцией и использует известные измерительные методы анализа изотермического тока релаксации (IRC-Анализ) и измерения возвратного напряжения (RVM-Анализ). Комбинированная система работает в абсолютно щадящем для кабеля режиме благодаря низкому зарядному напряжению.

Для PE/VPE кабелей с целью обработки результатов IRC-измерений используется модуль программного обеспечения , реализованный на базе нечеткой логики. Многоступенчатое интеллектуальное программное обеспечение оценки результатов учитывает специальные конструкционные особенности кабеля и классифицирует состояние испытуемого объекта, выдавая информацию о прогнозируемой остаточной прочности.

Программное обеспечение содержит банк данных с автоматизированным информационным поиском банка данных для расчета значения прочности по DIN VDE 0276 «Данные о материале» и протоколирование результатов.

Оценка кабеля методом RVM осуществляется по стандарту о характерных коэффициентах и пороговых значениях.

Либерализация энергетического рынка и новые формы имущественного менеджмента в силу экономических причин ведут к более длительному использованию или к большей загрузке имеющихся компонентов в области энергоснабжения. Применяя интегральный анализ, пользователь может без нагрузки сети, оценить состояние сети, целенаправленно управлять инвестициями и повысить надежность.

Достоинства прибора CDS:

• Трехфазные измерения IRC- и RVM в портативном приборе
• Неразрушающая диагностика
• Анализ тока зарядки для распознавания единичных проблемных мест в кабеле
• Простое управление благодаря меню измерительного процесса

Прибор CDS обладает следующими особенностями:

• Определение состояния кабеля с изоляцией из PE / VPE / бумажно-масляной, не повреждая его
• Простое управление и автомат. процесс измерения
• Трехфазное параллельное измерение тока и напряжен. Время полного измерения - 1 час
• Большой динамический диапазон для IRC-измерений, проводимых на протяженных кабелях
• Измерение зарядного тока на фазе формирования
• Улучшенная техника фильтрации для индуцир.кабелей
• Увеличенная емкость аккумулятора для послед.измерений
• Расширенный диапазон для формирующих напряжений до 5 кВ-диагностика высоковольтных кабелей

Технические характеристики устройства Seba CDS:

Комплект поставки системы для диагностики состояния диэлектрика CDS:

• Высоковольтный блок и блок управления
• Laptop компьютер с инсталированным прогр.обеспеч.
• Комплект кабелей
• Руководство по эксплуатации

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
