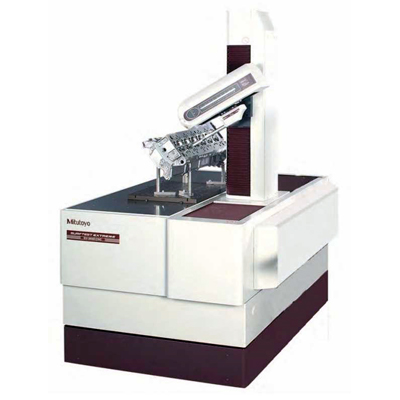

Профилометр Surftest Extreme SV-M3000CNC
|
|
-
Профилометр Surftest Extreme SV-M3000CNC
/images/all/3/10056/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Профилометр Surftest Extreme SV-M3000CNC
ЧПУ с высокоэффективным программным обеспечением FORMTRACEPAK.
Отличительные особенности:
- Возможны измерения больших и тяжелых деталей, например, головки цилиндров и т.д.
- Колонна высотой 800 мм дает возможность измерять более крупные детали
- Скорость перемещения по каждой оси 200 мм/с
- При использовании держателя датчика поворотного типа возможны измерения сверху, снизу и сбоку детали
- Большой рабочий стол без проблем позволяет закрепить большие детали или оснастку, а также устройства автоматической подачи
Технические характеристики профилометра Surftest Extreme SV-M3000CNC:
|
Диапазон перемещения
|
X = 200 мм Y = 800 мм 11 = 500 мм
|
|
Диапазон измерений
|
800 мкм, 80 мкм, 8 мкм (до 2,4 мм с доп. щупом)
|
|
Скорость измерения
|
0,02 - 2мм/с
|
|
Скорость привода
|
ЧПУ: макс. 200 мм/с Джойстик: 0 - 50 мм/с
|
|
Прямолинейность
перемещения
|
X = 0,5мкм/200мм (стандартный датчик)
X = 0,7мкм/200мм (длинный датчик)
X = 0,5мкм/200мм (поворотный датчик)
Y = 0,5мкм/50мм; 2мкм/800мм (стандартный детектор)
Y = 0,7мкм/50мм; Змкм/800мм (длинный детектор)
Y = 0,7мкм/50мм; Змкм/800мм (поворотный датчик)
|
|
Диапазон наклона
|
-45° (ПРЧС) до +10° (ПЧС)
|
|
Профили
|
Первичный профиль (Р), профиль шероховатости (R), волнистость (W), MOTIF (Р, R, W) и прочее
|
|
Стандарты
|
EN ISO, VDA, JIS, ANSI и произвольные настройки
|
|
Нагруж. вес
|
300 кг
|
|
Программное
обеспечение
|
FORMTRACEPAK
- Позволяет управлять всеми осями, дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений
- Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик
- Протокол измерений можно создать с помощью редактируемого шаблона
|
|
№
|
Тип держателя (необходимая опция)
|
Модель
|
|
178-549-2
|
Стандартный
Длинный
Поворотный
|
178-071
178-072
178-073
|
