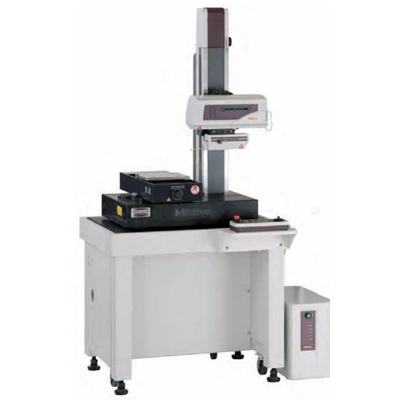

Профилометр-контурограф Formtracer CS-3200
Прибор способен оценить геометрию контура и шероховатость поверхности одним щупом/ датчиком всего за одно измерение.
Отличительные особенности:
- Выполняет многие виды измерений, от геометрии контура до шероховатости поверхности
- Анализ шероховатости в соответствии с международными стандартами (EN ISO, VDA, ANSI, JIS), также возможны пользовательские настройки
- Виброизоляционный стенд в стандартной комплектации позволит Вам приблизить условия измерения к идеальным
- Высокая скорость перемещения привода значительно сокращает общее время измерения

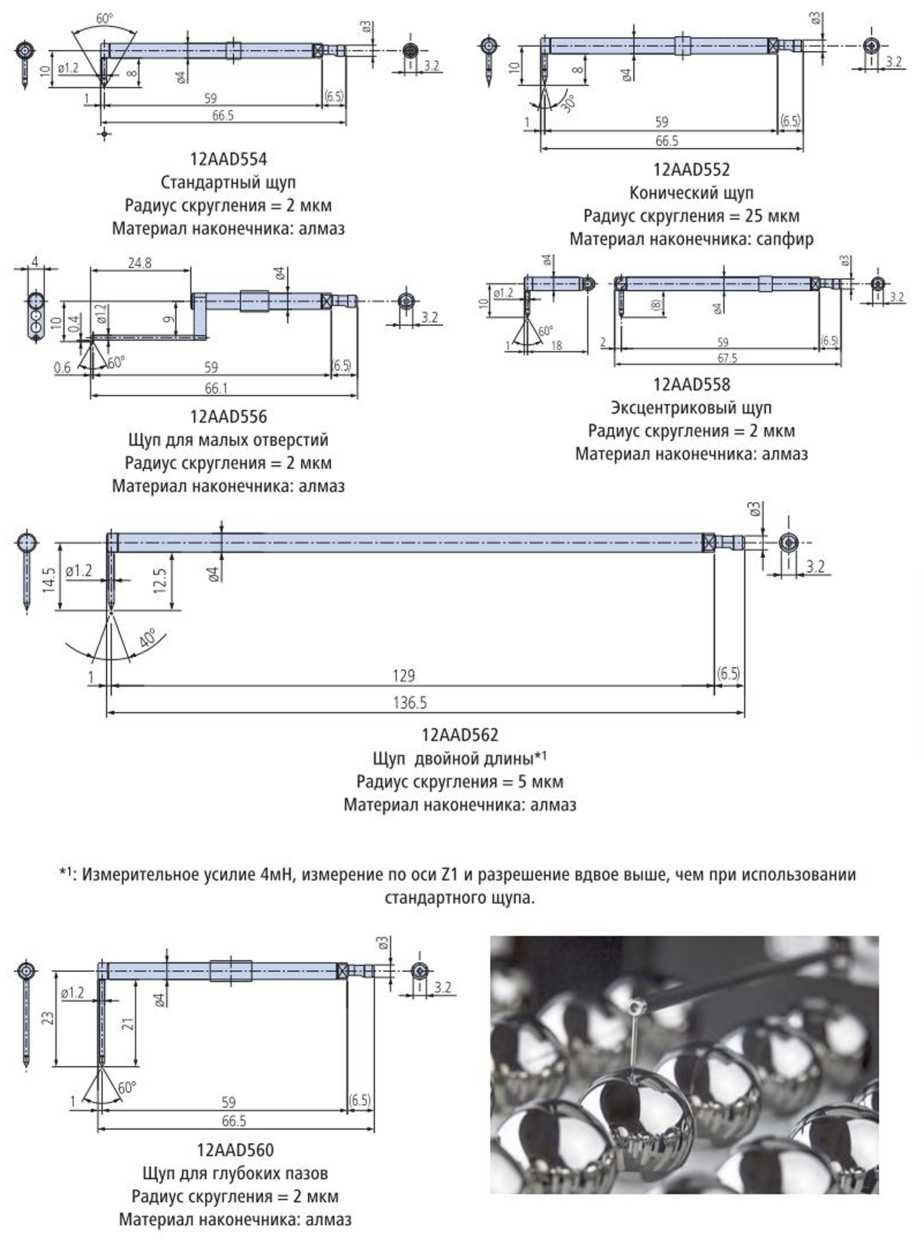

- Во избежание столкновений приводного блока с деталью возможно применение удлиненного щупа
Технические характеристики профилометра-контурографа Formtracer CS-3200:
|
Диапазон перемещения
|
Z2 = 300 мм
|
|
Диапазон измерения
|
X = 100 мм Z1 = 5 мм
(до 10 мм с дополнительным щупом)
|
|
Скорость измерения
|
Измерение шероховатости:
0,02 /0,05/0,1 /0,2 мм/с Измерение контура: 0,02 /0,05 / 0,1/0,2/0,5/1 мм/с
|
|
Скорость привода
|
X = 0 - 80 мм/с Z2 = 0 - 20 мм/с
|
|
Погрешность
|
X = (0,8-4-0,01 L) мкм [ L: длина перемещения (мм) ] Z1 =(1,5+12Н1/100)мкм Н : изм. высота от горизонтального положения (мм)
|
|
Диапазон наклона
|
±45°
|
|
Прямолинейность перемещения
|
X = 0,2 мкм /100 мм
|
|
Программное обеспечение
|
FORMTRACEPAK
- Позволяет управлять всеми осями, дополнительным моторизированным столом (ось Y) и поворотным столом для эффективной автоматизации измерений
- Оценка шероховатости может быть выполнена с использованием анализа разности уровней, угла, шага, площади и других характеристик
- Протокол измерений можно создать с помощью редактируемого шаблона
|
|
Модель
|
CS-3200S4
|
|
№
|
525-401D
|
|
Диапазон по оси 12 (мм)
|
300
|
|
Измерительный диапазон по оси Х1 [мм]
|
100
|
