Комплекты для турбин и компрессоров SATEKO ME-GTE

В комплектах SATEKO серии ME наиболее ярко демонстрируется принцип модульности оборудования SATEKO.

Назначение видеоэндоскопов SATEKO ME GTE

Осмотр газотурбинных двигателей, турбин и компрессоров без демонтажа соответствует современным требованиям, связанным с минимизацией времени простоя оборудования. Помимо времени, необходимого на выполнение работ, демонтаж может привести к повреждению внешних элементов двигателя или турбины: топливопроводов, электрокабелей, других коммуникаций, что затруднит последующие монтаж и ввод в эксплуатацию.

SATEKO тесно сотрудничает с целым рядом предприятий авиационного и энергетического кластеров. Это как производственные, так и обслуживающие организации. На основании опыта взаимодействия с такими компаниями нами была сформирована линейка комплектов для осмотра газо-турбинных двигателей, турбин и компрессоров. Эндоскопическими комплектами GTE SATEKO серии ME на сегодняшний день выполняются задачи детектирования и документирования событий внутри турбинных агрегатов. Помимо этого существует возможность проведения относительных измерений событий: на экран базового модуля ME-M431 выводится сетка, а на дистальный конец зонда может быть установлена измерительная насадка.

Что осматривается:

• Лопатки турбины и компрессора
• Элементы камеры сгорания

На предмет чего проводятся осмотры:

• забоины,
• трещины,
• эрозионный износ,
• прогары,
• деформации,
• нарушение покрытий на деталях компрессора, турбины, камеры сгорания, реактивного сопла и других  узлов.

Как производится осмотр:

• Через сопло двигателя
• Через смотровые лючки (окна) на камере сгорания, корпусе торбоагрегата
• Через снятый пусковой воспламенитель
• Через проточную часть турбины (компрессора)

Особенности осмотра

Турбины и компрессоры:

• Осмотр лопаток

Особенно важна возможность осмотра рабочих лопаток последних ступеней цилиндров низкого давления. Эти ступени дополнительно подвержены и эрозии. Возможность их осмотра на любом режиме в любое время способствует повышению надежности работы турбины и компрессора.

Камера сгорания:

• Форсунки
• Жаровые трубы: головки, газосборники, стенки
• Пламяперебрасывающие патрубки

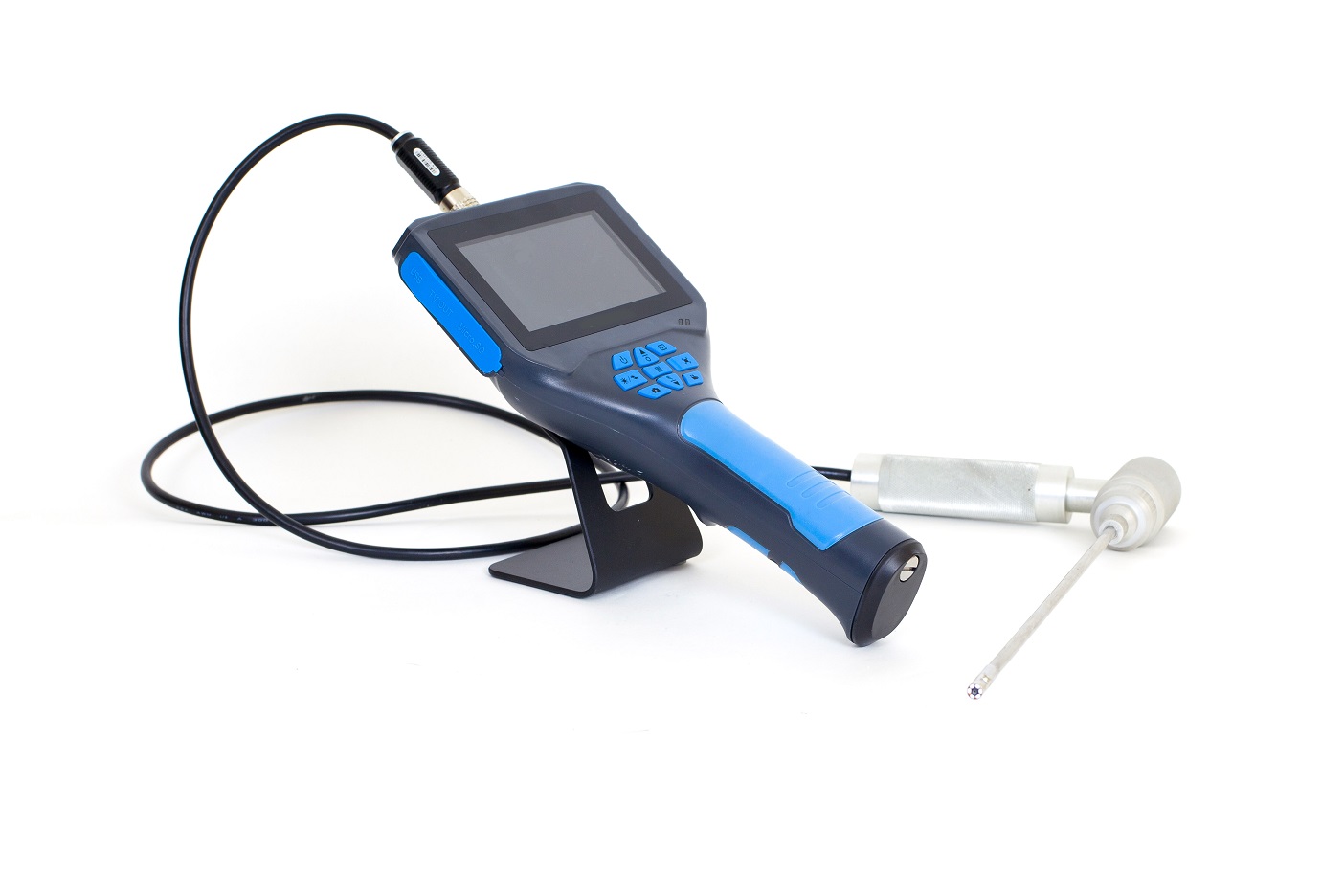

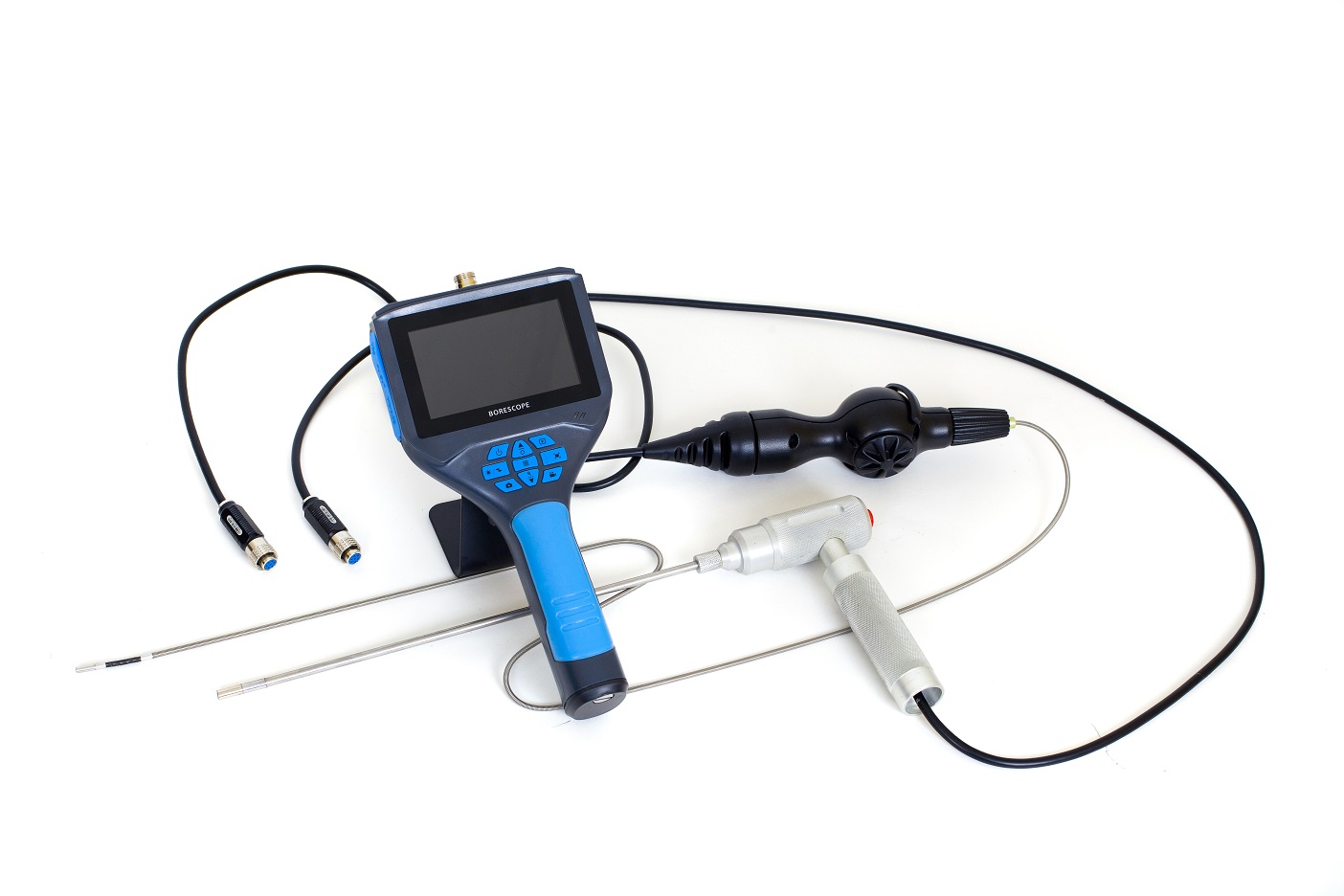

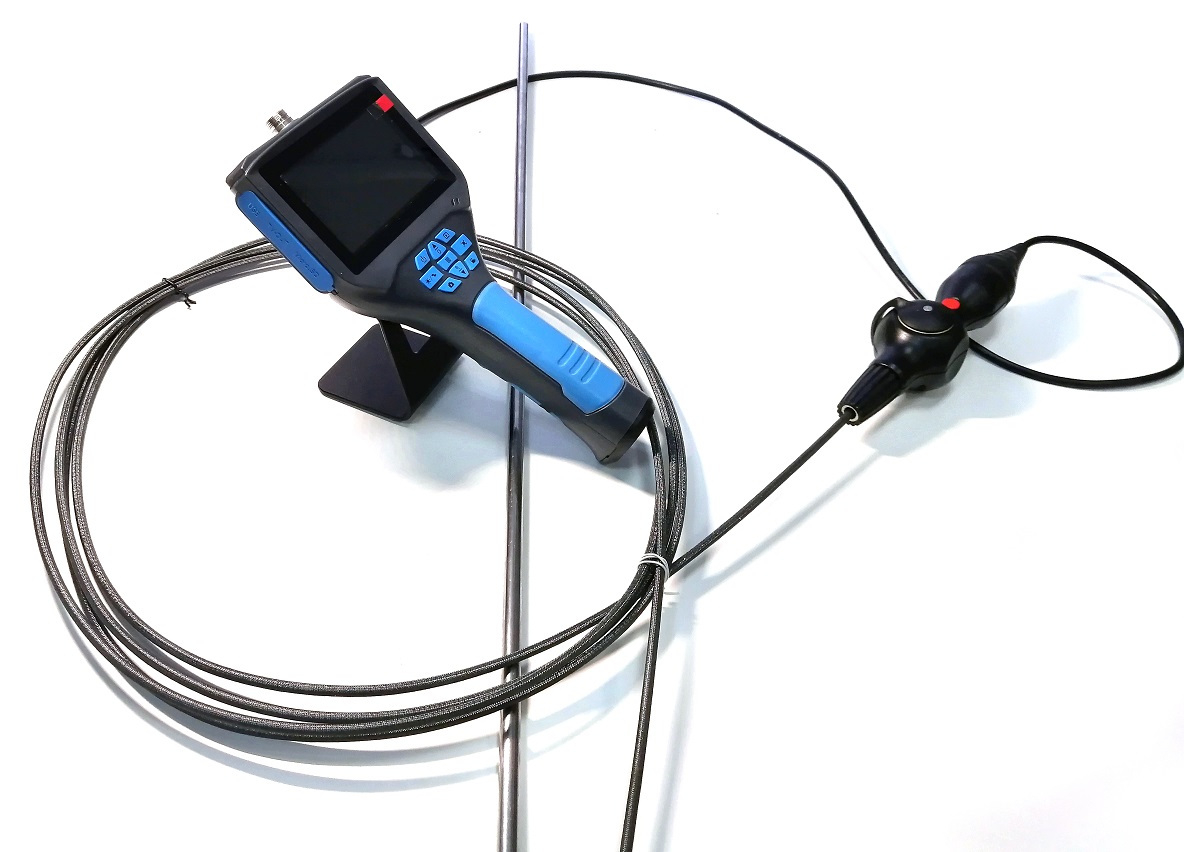

Традиционно комплект GTE SATEKO серии ME состоит из гибкого или сверхгибкого зонда с артикуляцией, а также жёсткого зонда.

При помощи жесткого зонда SATEKO производится осмотр передних и задних кромок поворотных рабочих лопаток. Неподвижные лопатки, удалённые от смотровых лючков,  осматриваются гибким зондом. Также гибким зондом осматриваются элементы камеры сгорания. Наличие артикуляции у гибкого или сверхгибкого зонда при осмотре камеры сгорания значительно упрощает задачу. Артикуляция, близкая к 180 градусам позволяет гораздо более точно расположить камеру относительно практически любого объекта исследования, включая входное отверстие.

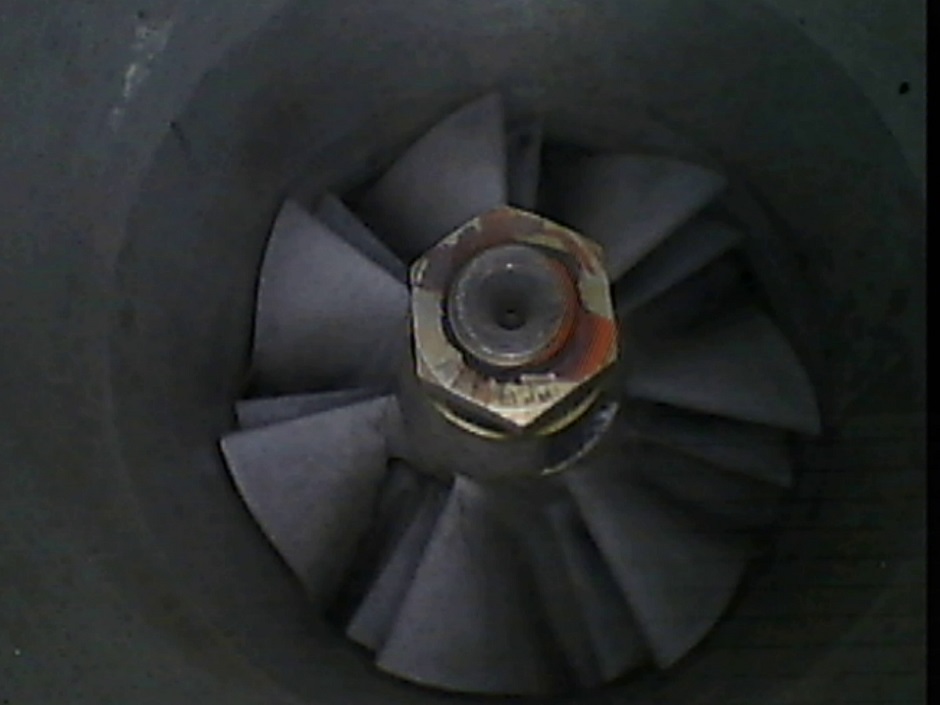

Осмотр различных элементов турбин, компрессоров и камер сгорания различными зондами SATEKO серии ME.
