Технический эндоскоп SATEKO ME-GTE-03.1 обладает следующими отличительными особенностями:
Описание эндоскопического комплекта для вертолетов SATEKO ME-GTE-03.1
Набор является уникальным и позволяет решить широкий перечень задач по оперативному осмотру газотурбинных двигателей различных модификаций вертолётов Ми-8, Ми-26, вертолётов иностранного производства. В частности осмотры двигателей ТВ3-117. Данный тип двигателей является одним из самых распространённых в авиации. Его модификации устанавливаются на вертолёты и самолёты целого ряда производителей.

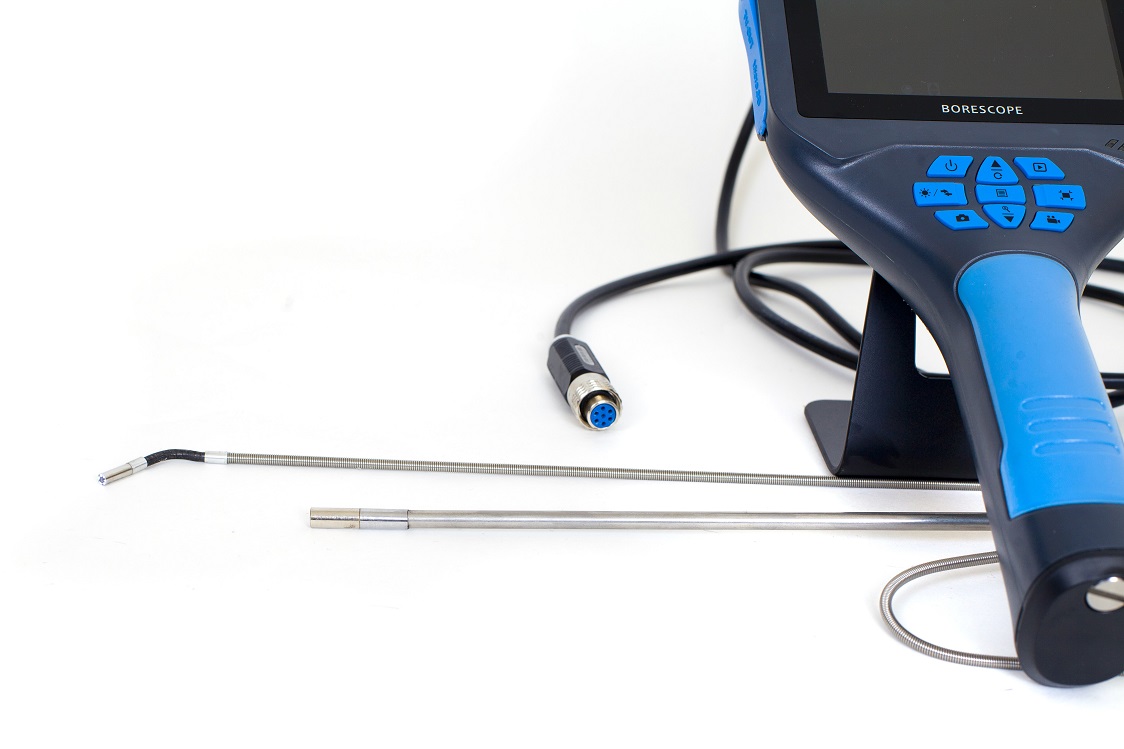

Сверхгибкий зонд диаметром 3,9 мм с глубиной резкости 10-50 мм отличается повышенной износостойкостью и позволяет проводить осмотры лопаток, топливопроводов и других элементов как двигателя, так и всего воздушного судна.
Ещё одним важным требованием со стороны специалистов наших партнёров было размещение всего комплекта оборудования в небольшом кейсе. Комплект эндоскопов SATEKO-GTE-03.1 поставляется в прочном кейсе размером 410*350*110 мм. Размер кейса таков, что его легко можно брать его в ручную кладь при перелётах на рейсах коммерческих авиалиний.
Данный вариант эндоскопического комплекта SATEKO серии ME основан на усреднённых требованиях конечных пользователей. При необходимости типы и характеристики оборудования могут быть изменены на основании технических требований заказчика.
Технические характеристики видеоэндоскопа SATEKO ME-GTE-03.1
|
Характеристика |
Значение |
|
Зонд сверхгибкий ME-US2A-3.9.D-1 (7-100)-D |
|
|
Диаметр |
3,9 мм |
|
Направление обзора |
Прямое 0ᵒ |
|
Сенсор (матрица) |
CMOS, 1/7’’ High Color Sensor, 648х480 p |
|
Глубина резкости (DOF) |
10-50 мм |
|
Угол обзора (FOV) |
125°±5° |
|
Подсветка |
6 высокоярких белых светодиодов |
|
Тип сигнала |
Цифровой |
|
Длина зонда |
1 метр |
|
Материал покрытия |
Сверхгибкая стальная пружинная оплётка |
|
Артикуляция |
2-х сторонняя 170ᵒ±20ᵒ с системой управления натяжением тросов |
|
Зонд жёсткий ME-RCN-6.0.2S-0.3 (2sizes)-D |
|
|
Направление обзора |
Прямое 0ᵒ, боковое 90ᵒ |
|
Диаметр |
6.0 мм |
|
Сенсор (матрица) |
2 матрицы CMOS, 1/9’’ High Color Sensor, 648х480 p |
|
Глубина резкости (0ᵒ) |
8-100 мм |
|
Угол обзора (0ᵒ) |
90°±5° |
|
Подсветка (0ᵒ) |
6 высокоярких белых светодиодов |
|
Глубина резкости (90ᵒ) |
4-30 мм |
|
Угол обзора (90ᵒ) |
90°±5° |
|
Подсветка (90ᵒ) |
1 ультаяркий белый светодиод |
|
Тип сигнала |
Цифровой |
|
Длина зонда |
0,3 метра |
|
Материал покрытия |
Стальная литая трубка |
|
Переключение между камерами |
Кнопка, расположенная на рукояти зонда |
|
Базовый модуль ME-M431 |
|
|
Экран |
Цветной LCD TFT, диагональ 4,3 дюйма (10,92 см), 800x480 точек, антибликовое покрытие |
|
Формфактор |
Монитор на рукояти с коннектором для подключения зондов |
|
Основные функции |
Просмотр изображения в режиме реального времени, запись фото, видео на SD карту, просмотр сохранённых данных, передача данных через USB интерфейс, управление подсветкой зондов |
|
Вес |
0,5 кг |
|
Разрешение записи фото / видео |
1600х1200 пикселей (JPG) / 640х480 пикселей (AVI) |
|
Аккумуляторы |
2 шт, сменные, LiIon, тип 18650 |
|
Работа аккумуляторов на 1 заряде |
До 6 часов (в зависимости от температуры окружающей среды и интенсивности подсветки) |

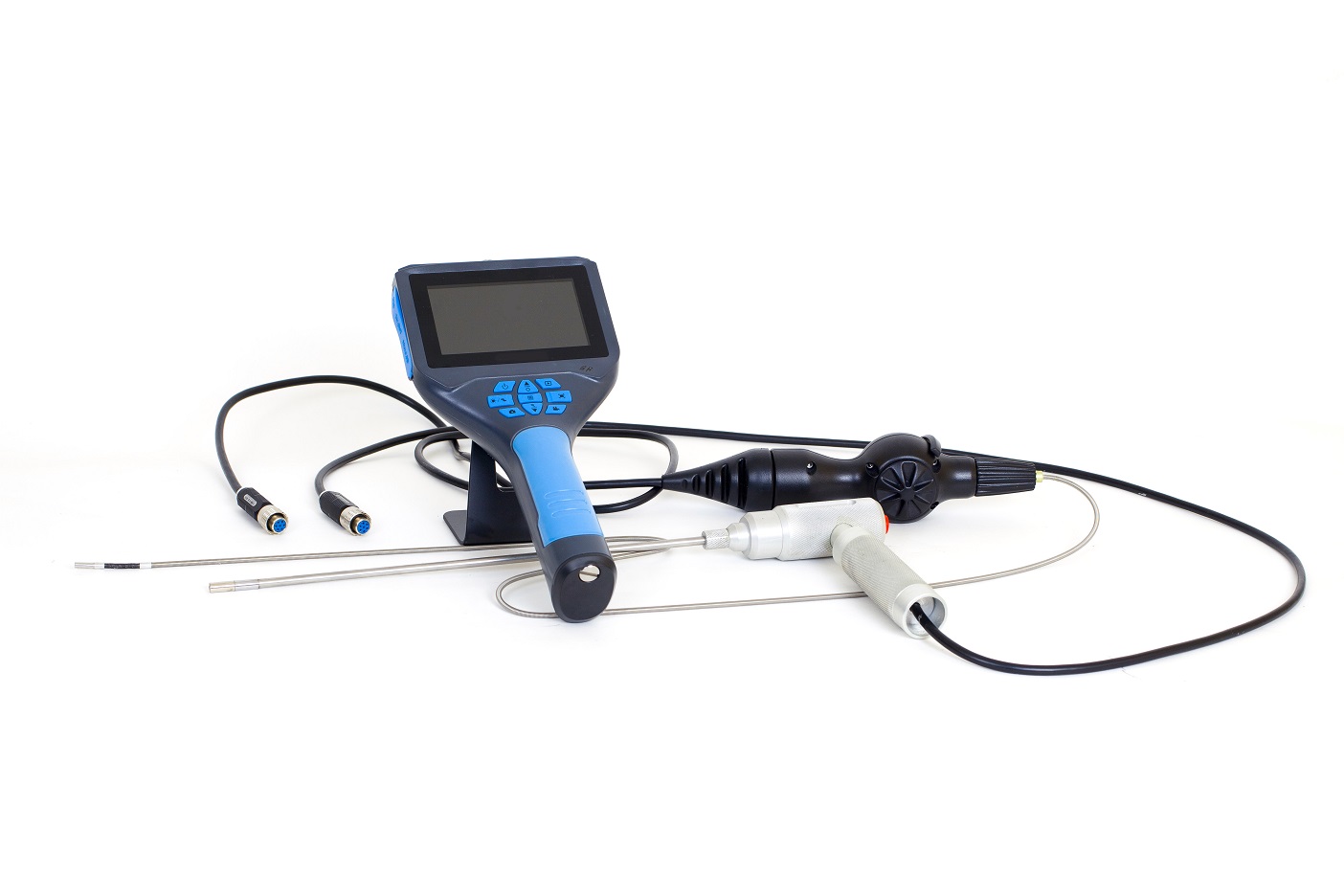

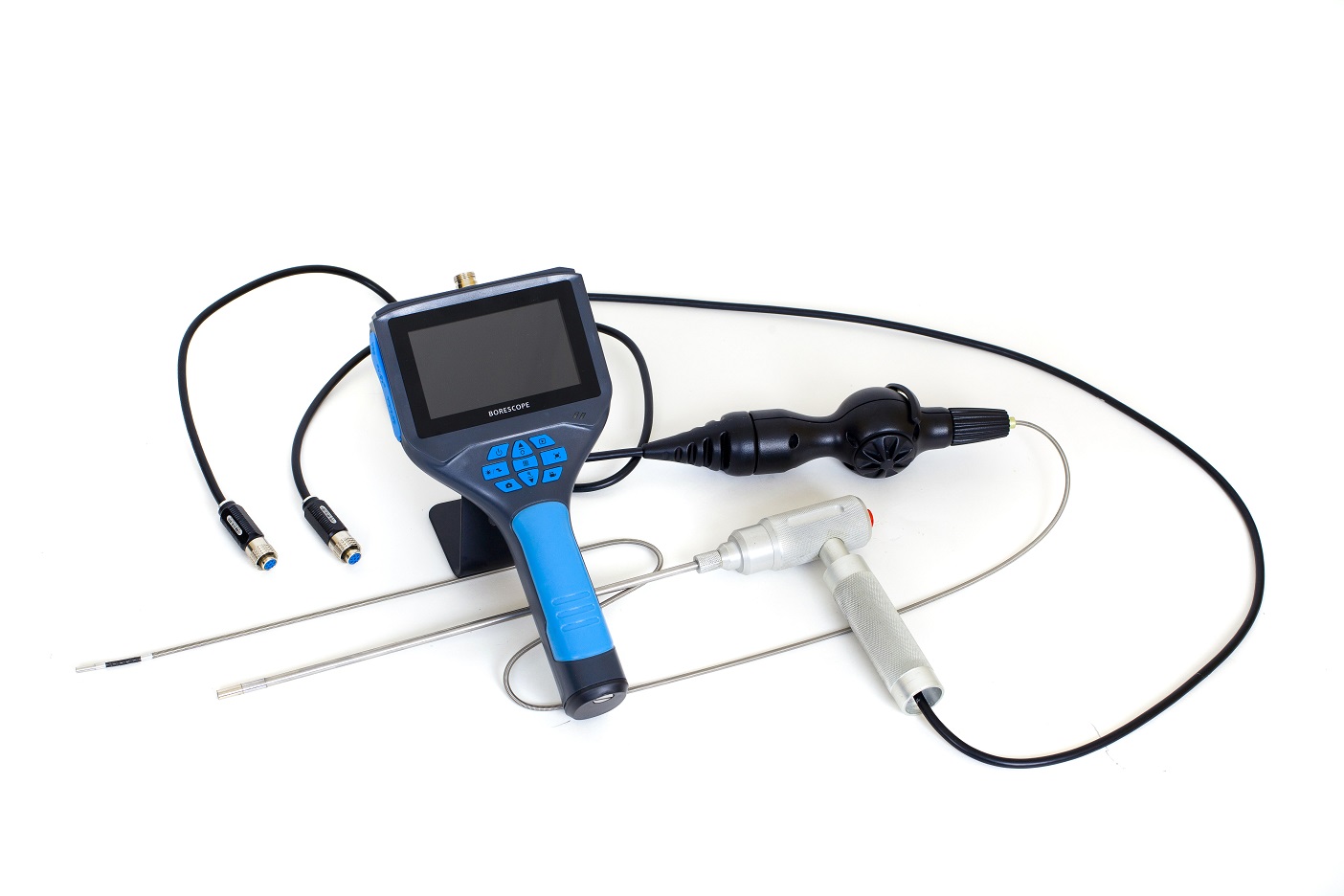

Комплект поставки эндоскопа SATEKO ME-GTE-03.1
|
1 |
Зонд сверхгибкий ME-US2A-3.9.D-1 (7-100)-D |
|
2 |
Зонд жёсткий ME-RCN-6.0.2S-0.3 (2sizes)-D |
|
3 |
Базовый модуль ME-M431 |
|
4 |
Набор для ухода за прибором |
|
5 |
Руководство по эксплуатации |
|
6 |
Технический паспорт и гарантийный талон |
|
7 |
Кейс для хранения и транспортировки |
|
