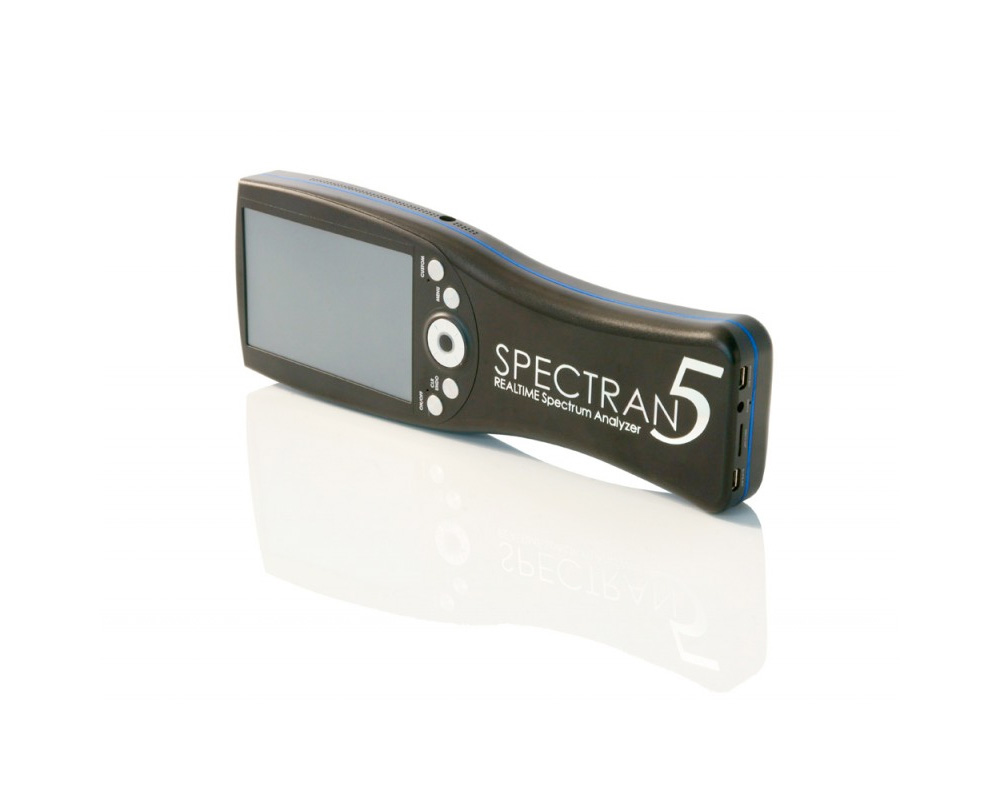

Особенности анализатора спектра SPECTRAN HF-80120 V5:
Частотный диапазон: 9 кГц до 12 ГГц ;
Опция мин. диапазона частот от: 1 Гц;
Полоса захвата реального времени: 88 МГц, опция 160/175 МГц;
Высокостабильный опорный генератор: 5х10-7/год;
Минимальная длительность сигнала для 100 % вероятности захвата < >
Полоса пропускания (RBW): 1 Гц – 40 МГц;
Уровень собственных шумов (со встр. предус.): - 150 дБм (1 Гц);
Встроенный предусилитель: 20 дБ;
Анализа и передача векторных данных (I/Q) в реальном времени через интерфейс USB;
Скорость развертки спектра в диапазоне частот 20 ГГц менее 20 мс;

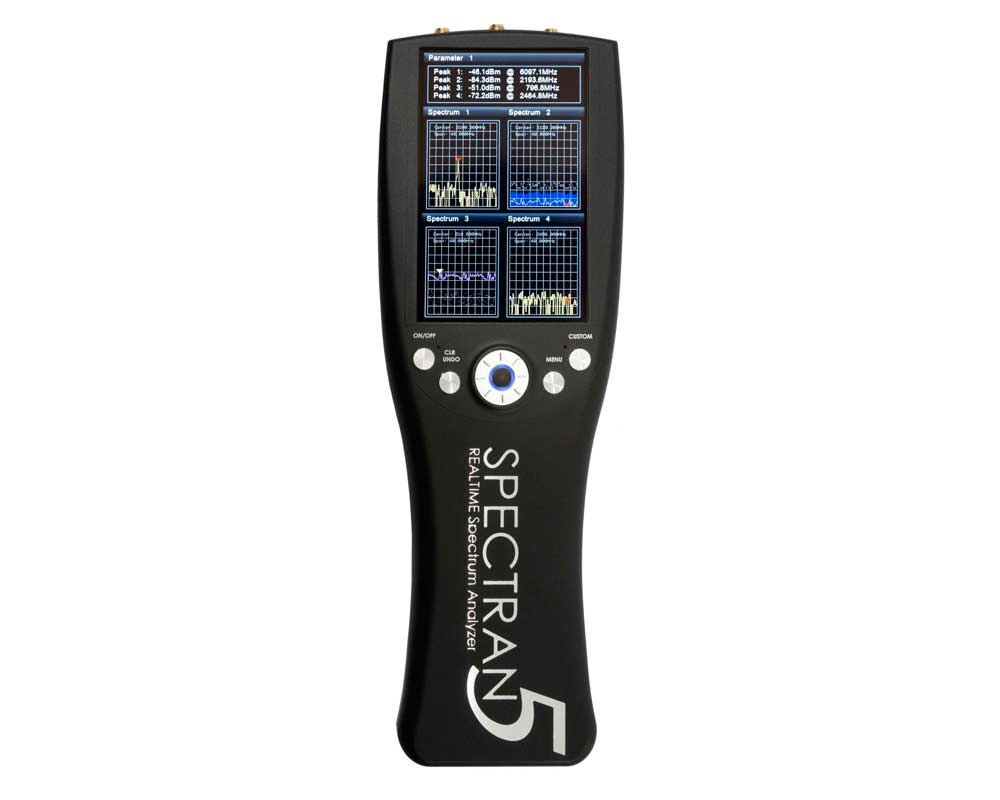

Цветной сенсорный ЖК-дисплей с разрешением 800x480;
Опция: следящий и векторный генератор (6 ГГц);
Опция: измеритель мощности (40 ГГц);
Интерфейс USB, слот для карт памяти MicroSD;
Батарейное питание: емкость 8000 мА/ч (опция: внешяя батарея 20000 мА/ч);
Компактный, легкий (850 г).
Технические характеристики анализатора спектра SPECTRAN HF-80120 V5:
|
Параметр |
Значение |
|
Общие характеристики |
|
|
Частотный диапазон |
9 кГц ... 12 ГГц |
|
Полоса захвата реального времени |
88 МГц (опция: 160/175 МГц) |
|
Минимальная длительность сигнала |
< > |
|
Уровень собственных шумов с встроенным предусилителем |
- 150 дБм (1 Гц ) |
|
Уровень собственных шумов с внешним предусилителем |
- 170 дБм (1 Гц ) |
|
Максимальная мощность на РЧ вход |
+20 дБм (50 Ом) |
|
Погрешность измерения амплитуды |
± 1,5 дБ |
|
Погрешность источника опорной частоты |
± 5х10 - 7 / год |
|
Полоса пропускания |
1 Гц ... 40 МГц |
|
Демодулятор |
АМ , ЧМ |
|
Детектор |
СКЗ , Мин/Макс, Пиковый, Квазипиковый |
|
Минимальный интервал выборки |
10 мс |
|

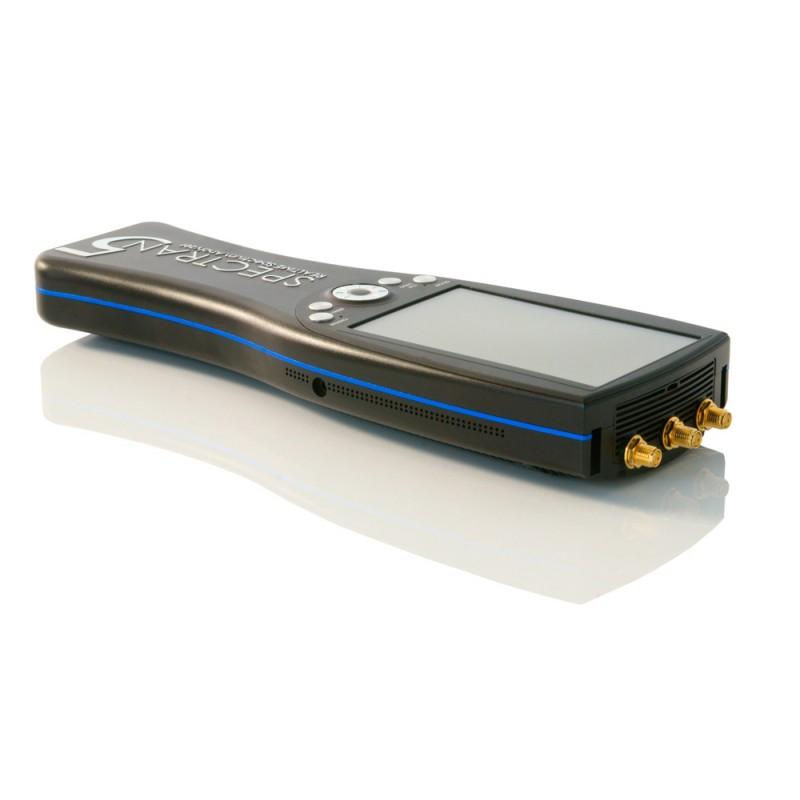

РЧ вход |
50 Ом, SMA |
|
Функциональные особенности |
|
|
ДУ по USB |
Есть |
|
Режимы измерений |
Векторные(I/Q), Мощность/частота |
|
Режимы отображения |
Спектр, послесвечение, спектрограмма, гистограмма |
|
Условия запуска |
Курсор, измерение, плотность |
|
Обие данные |
|
|
Дисплей |
Цветной сенсорный ЖК-дисплей с разрешением 800x480 |
|
Интерфейсы |
USB 1.1/2.0, аудиовыход 2,5 мм, слот для MicroSD |
|
Батарейное питание |
8000 мА/ч, время работы до 2 ч. (зарядное устройство 5,6 В / 5 А) Опция внешней батареи: 20000 мА/ч, время работа до 4 - 5 ч. |
|
Рабочие условия |
0 °C ... +40 °C |
|
Габаритные размеры |
255 x 85 x 29 мм |
|
Масса |
850 г |
Комплект поставки SPECTRAN HF-80120 V5
|
№ |
Наименование |
Количество |
|
1 |
Анализатор спектра - SPECTRAN HF-80120 V5 |
1 |
|
2 |
Кейс для переноски |
1 |
|
3 |
Антенна OmniLOG 70600 (680 МГц - 6 ГГц) |
1 |
|
4 |
Аккумулятор 8000 мА/ч (встроен) |
1 |
|
5 |
Программное обеспечение на USB |
1 |
|
6 |
Зарядное устройство |
1 |
|
