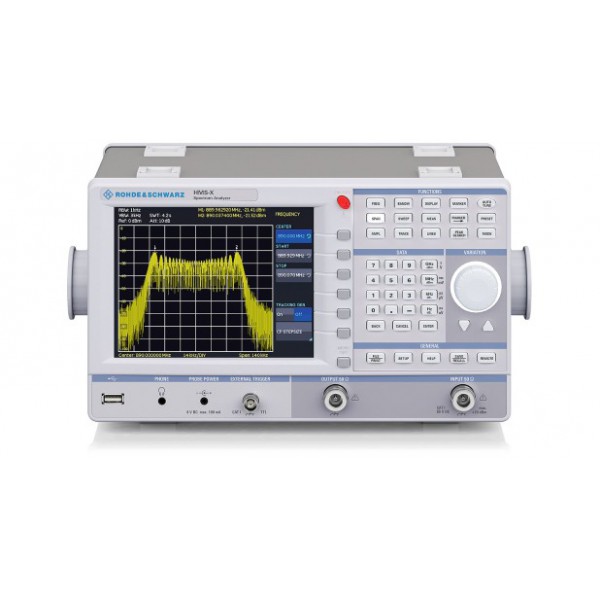

Частотные характеристики

Диапазон частот:

Основной блок HMS-X

100 кГц…1,6 ГГц

с опцией HMS-3G

100 кГц…3 ГГц

Температурная стабильность:

±2×10 -6 (0…30°C)

Погрешность опорного генератора:

±1×10 -6 (за год)

Частотомер (требуется HMS-EMC):

Разрешение

1 Гц

Погрешность

±(частота x погрешность опорной частоты)

Диапазон установки полосы обзора:

Основной блок HMS-X

0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц

с опцией HMS-3G

0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц

Спектральная чистота, фазовый шум SSB:

отстройка 30 кГц

(500 МГц, +20…30°C)

отстройка 100 кГц

(500 МГц, +20…30°C)

отстройка 1 МГц

(500 МГц, +20…30°C)

Время развертки:

Полоса обзора = 0 Гц

20 мс…100 с

Полоса обзора > 0 Гц

20 мс…1000 с, мин. 20 мс/600 МГц

Полосы пропускания (-3 дБ):

Основной блок HMS-X

10 кГц…1 МГц с шагом 1–3, 200 кГц

с опцией HMS-EMC

100 Гц…1 МГц с шагом 1–3, 200 кГц

Погрешность установки полос пропускания:

≤300 кГц

тип. ±5%

1 МГц

тип. ±10%

Полосы пропускания (-6 дБ):

Основной блок HMS-X

9 кГц, 120 кГц, 1 МГц

с опцией HMS-EMC

200 Гц, 9 кГц, 120 кГц, 1 МГц

Полосы видеофильтра:

Основной блок HMS-X

1 кГц…1 МГц с шагом 1–3

с опцией HMS-EMC

10 Гц…1 МГц с шагом 1–3

Амплитудные характеристики

Отображаемый диапазон:

от среднего уровня собственных шумов до +20 дБмВт

Диапазон измерений:

тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт

Макс. допустимый уровень пост. напряжения на ВЧ-входе:

80 B

Максимальная мощность

20 дБмВт, 30 дБмВт на ≤3 минуты

на ВЧ-входе:

Частотомер (требуется HMS-EMC):

Разрешение

1 Гц

Погрешность

±(частота x погрешность опорной частоты)

Диапазон, свободный от интермодуляционных искажений:

Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт)

тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка))

(расст. между сигналами ≤ 2 МГц)

тип. 60 дБ (+10 дБмВт TOI)

(расст. между сигналами >2 МГц)

тип. 66 дБ (тип. +13 дБмВт TOI)

DANL (средний уровень собственных шумов):

(RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц)

-95 дБмВт (тип. -104 дБмВт)

(RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц)

с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт)

с предусилителем

тип. -124 дБмВт (требуется опция HMS-EMC)

Собственные паразитные составляющие:

(оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц)

Входные паразитные составляющие:

(ур. смесит. ≤-40 дБмВт, отстройка >1 МГц)

тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G))

Гармонические искажения

(ур. смесит. -40 дБмВт):

тип. -60 дБн

Отображение уровня:

Опорный уровень

-80…+20 дБмВт с шагом 1 дБ

Отображ. диапазон

100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC)

Логарифмич. масштаб

дБмВт, дБмкВ, дБмВ

Линейный масштаб

Процент от опорного уровня (с опцией HMS-EMC)

Измеренные кривые:

1 кривая и 1 кривая из памяти

Математические опера ции над кривыми:

A-B (кривая – сохраненная кривая), B-A

Детекторы:

Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC)

Погрешность измерения уровня:

<1,5 >

(от оп. уровня до оп. уровня - 50 дБ, 20…30°C)

Маркер/дельта-маркер

Количество маркеров:

8

Маркерные функции:

пиковый уровень, след. пик, минимум, центральная

частота = частота маркера, частота, опорный уровень

= уровень маркера, все маркеры -на пики

Виды маркеров:

обычный (уровень и лог.), дельта-маркер, шумовой маркер

с опцией HMS-EMC

обычный (лин.), частотомер

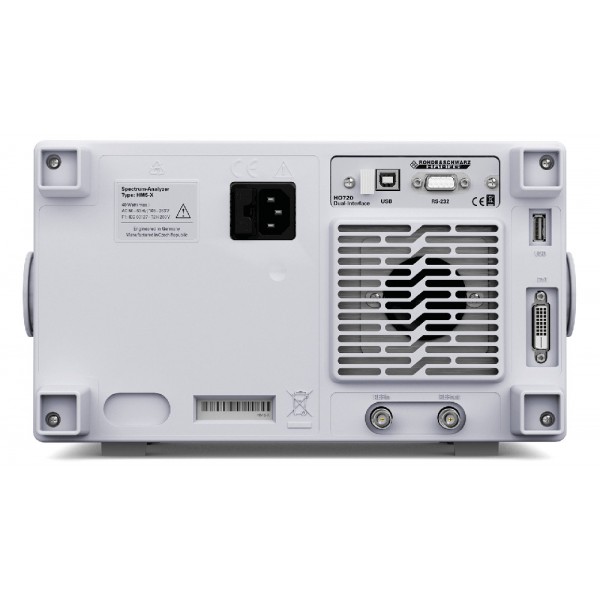

Входы/Выходы

ВЧ-вход

гнездо N-типа

Входной импеданс:

50 Ом

КСВН (10 МГц…1 ГГц/3 ГГц):

тип. <1,5

Выход следящего генератора (СГ) требуется опция HMS-TG

Тип разъёма

гнездо N-типа

Выходной импеданс:

50 Ом

Диапазон частот:

5 МГц…1,6 ГГц (до 3 ГГц с опцией HMS-3G)

Выходной уровень:

-20…0 дБмВт, с шагом 1 дБ

Вход сигнала запуска и внешней

гнездо BNC, выбираемое

оп. частоты:

Напряжение запуска

TTL

Опорная частота

10 МГц

Опорный уровень (50 Ом)

10 дБмВт

Напряжение питания

6 В пост. тока, макс. 100 мА

для пробников поля:

(DIN-разъем, 2,5 мм)

Аудиовыход (наушники):

3,5 мм DIN-разъем

Демодуляция

АМ и ЧМ (встроенный громкоговоритель)
