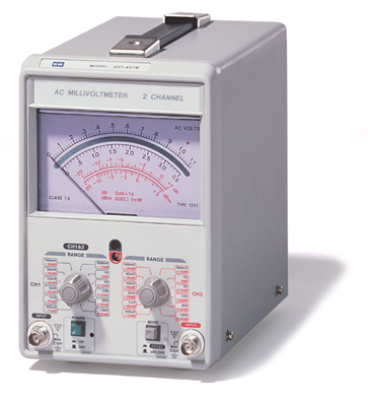

Артикул: GVT-427B
|
Назначение вольтметра переменного тока GVT-427B:
Вольтметр переменного тока GVT-427B: 2 канала измерения; Измерение среднеквадратического значения переменного напряжения синусоидальной формы на пределах от 300 мкВ до 100 В; Диапазон рабочих частот 10 Гц … 1 МГц; Измерение относительных уровней на пределах от минус 70 дБ до 40 дБ; Измерение относительных уровней в дБ и дБм; Выход широкополосного усилителя для каждого канала; Простота, компактность, надёжность; Масса 2,84 кг.
Технические характеристики вольтметра GVT-427B:
|
Параметр |
Значения |
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
|
|
|
Предел измерения |
300 мкВ / 1 / 3 / 10 / 30 / 100 / 300 мВ / 1 / 3 / 10 / 30 / 100 В |
|
Шкала измерения |
От 0 до 1,0 (расширение до 1,12) От 0 до 3,1 (3,2) (расширение до 3,5) |
|
Диапазон рабочих частот |
10 Гц - 1 МГц, синусоидальной сигнал |
|
Погрешность измерения |
± 3% (относительно 1 кГц) |
|
Дополнительная погрешность, обусловленная изменением напряжения питания (10%) |
± 0,5% |
|
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО НАПРЯЖЕНИЮ
|
|
|
Предел измерения |
-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБ |
|
Шкала измерения |
От -20 дБ до 0 дБ (расширение до 1 дБ) |
|
Опорный уровень |
0 дБ = 1 В |
|
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПО МОЩНОСТИ
|
|
|
Предел измерения |
-70 / -60 / -50 / -40 / -30 / -20 / -10 / 0 / 10 / 20 / 30 / 40 дБм |
|
Шкала измерения |
От -20 дБм до 2 дБм (расширение до 3,2 дБм) |
|
Опорный уровень |
0 дБм = 1 мВт на 600 Ом |
|
ИЗМЕРИТЕЛЬНЫЙ ВХОД
|
|
|
Количество входов |
Канал 1, канал 2 |
|
Режимы работы |
Независимый, следящий (для канала 1 и канала 2 используется аттенюатор одного канала) |
|
Неравномерность АЧХ входного сигнала (отн. 1 кГц) |
< > < > |
|
Коэффициент гармоник входного сигнала |
< > |
|
Входной импеданс |
1 МОм / 50 пФ |
|
Максимальное входное напряжение |
300 В (ACпик. + DC) на пределах 300 мкВ /…/ 1 В 500 В (ACпик. + DC) на пределах 3 В /…/ 100 В |
|
Сопротивление изоляции (вход-корпус) |
0,1 Ом / 100 кОм, выбирается переключателем |
|
Максимальное напряжение (вход-корпус) |
± 30 Впик при сопротивлении изоляции 100 кОм |
|
ВЫХОД ШИРОКОПОЛОСНОГО УСИЛИТЕЛЯ
|
|
|
Выходное напряжение |
0,1 х Uизм. (± 10%) относительно 1 кГц, без нагрузки |
|
Неравномерность АЧХ выходного сигнала (отн. 1 Гц) |
< > |
|
Максимальное напряжение (выход-корпус) |
± 12 Впик |
|
ОБЩИЕ ДАННЫЕ
|
|
|
Количество индикаторов |
Два показывающих устройства (черная и красная стрелки) |
|
Напряжение питания |
115 / 230 В ± 10%, 50/60 Гц |
|
Габаритные размеры |
130 х 210 х295 мм |
|
Масса |
2,84 кг |
|
