| ЦЕНА: 851 630 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: WS8351
|

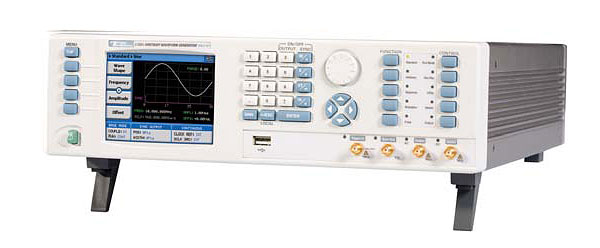

Особенности генератора сигналов специальной формы WS8351:
Максимальная частота выходного сигнала: до 350 МГц - синус, до 250 МГц – меандр/импульс, 125 МГц для остальных
Частота дискретизации 2 ГГц
Амплитуда сигнала до 8 В (пик-пик) на высокоомном выходе или 4 В (пик-пик) на нагрузке 50 Ом
Число выходных каналов: 1
Разрядность ЦАП 14 бит
Стандартные формы – 10 Видов
Различные Виды модуляции: АМ, ФМ, ГКЧ, FSK, PSК
Специальный интерфейс управления последовательностью
Память для формирования сигнала 512 кБ
Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
Внутренняя память 4 Гб для сохранения форм сигнала
ПО для формирования сигнала произвольной формы
Большой цветной ЖК-дисплей (диагональ 4 дюйма)
Интерфейсы ДУ: USB, LAN, GPIB
Гарантия 5 лет
Технические характеристики генератора сигналов специальной формы WS8351:
|
Выходные параметры |
|
|
Количество каналов |
1 |
|
Тип разъема основного сигнала |
SMA |
|
Виды выходного сигнала |
Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение, повторяющийся или белый шум |
|
Частотный диапазон |
10 кГц – 350 МГц – для синуса 10 кГц – 250 МГц – для импульсного сигнала и меандра 10 кГц – 125 МГц – для остальных типов сигналов |
|
Разрешение по частоте |
8 знаков |
|
Погрешность установки частоты |
(±1х10-6) |
|
Выходное сопротивление |
50 Ом |
|
Связь по выходу / тип выхода |
DC / несимметричный или дифференциальный |
|
Диапазон амплитуд |
100 мВ – 4 В пик-пик для несимметричного выхода 200 мВ – 8 В пик-пик – для дифф. выхода |
|
Погрешность установки амплитуды |
± (3 % + 5 мВ) |
|
Постоянное смещение |
От -1,5 В до + 1,5 В |
|
Погрешность установки постоянного смещения |
± (5 % + 5 мВ) |
|
Разрешение по амплитуде |
4 знака |
|
Время нарастания /спада |
1 нс (типично < > |
|
Выброс |
5 % |
|
Импульс |
|
|
Режим |
Одиночный или парный, программируемый |
|
Период |
От 2 нс до 1,6 с |
|
Разрешение |
500 пс |
|
Длительность импульса, задержка парных импульсов |
От 1 нс до 1,6 с |
|
Длительность фронта/спада |
Быстрая – 1 нс, перестраиваемая – от 1 нс до 1,6 с |
|
Амплитуда |
Диапазон: от 50 мВ до 4 В (50 Ом) Низкий уровень: От – 2 В до 1,95 В Высокий уровень: От -1,95 В до 2 В |
|
Произвольная форма и последовательный режим |
|
|
Диапазон частот |
Определяется используемой частотой дискретизации |
|
Частота дискретизации |
От 10 МГц до 2 ГГц |
|
Память |
512 кБ - стандартно |
|
Минимальный размер сегмента |
384 байт |
|
Разрешение по вертикали |
14 бит |
|
Управление |
Через ПО или порт управления последовательностью |
|
Модуляция |
|
|
Виды модуляции |
АМ (От 0,1 до 100 %), ЧМ , ГКЧ (лин.,лог., произвольное), FSK, PSК, ASK |
|
Несущая АМ, ЧМ |
синус |
|
Модулирующая АМ, ЧМ |
синус, меандр, треугольник |
|
Общие данные |
|
|
Интерфейсы |
USB (2 шт. – для управления и сохранения данных), LAN, GPIB, порт управления последовательностью |
|
Дополнительные выходы |
Маркеры, Синхронизация |
|
Входы |
Синхронизация, события, управление последовательностью, опорная частота, тактовая частота |
|
Дисплей |
TFT с подсветкой, разрешение 320x240, диагональ 4 “ |
|
Напряжение питания |
От 100 В до 240 В (± 15 %), 50 / 60 Гц |
|
Потребляемая мощность |
150 ВА |
|
Габаритные размеры |
315 × 88 × 395 мм |
|
Масса |
4,5 кг |
|
Условия эксплуатации |
Температура: от 0 до + 40 °С, влажность: не более 85 % |
|
Условия хранения |
Температура: от - 40 до + 70 °С |
Комплект поставки WS8351
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы WS8351 |
1 |
|
2. |
ПО |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
Сетевой шнур |
1 |
|
