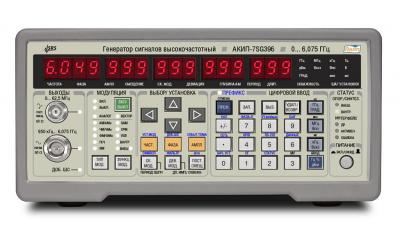

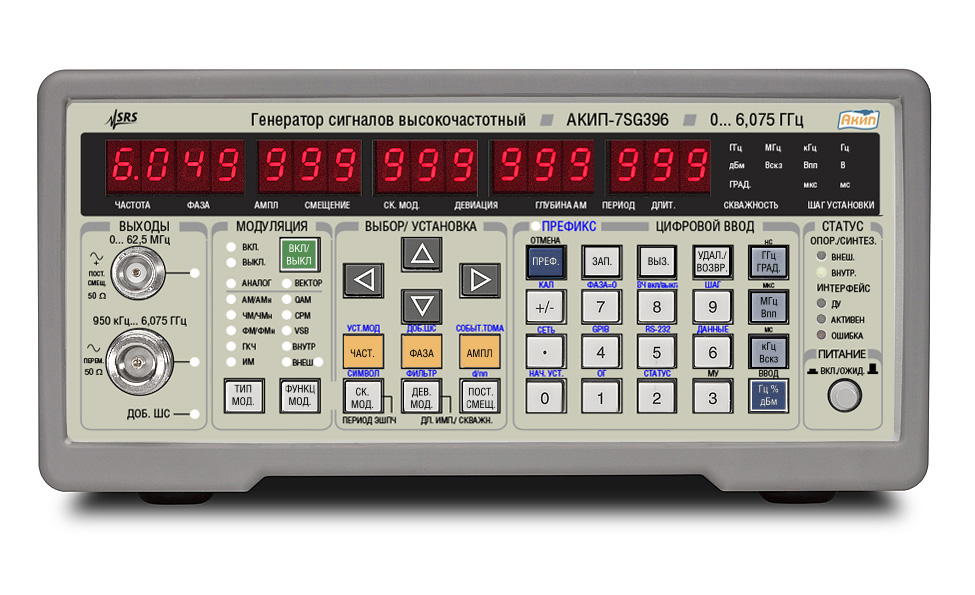

Параметр

Значение

АКИП-7SG392

АКИП-7SG394

АКИП-7SG396

ВЫХОДНАЯ ЧАСТОТА

Диапазон BNC-выход

DC ... 62,5 МГц

Диапазон N-выход

950 кГц ...2,025 ГГц

950 кГц ... 4,05 ГГц

950 кГц ... 6,075 ГГц

Дискретность установки

1 мкГц

Скорость перестройки

<8 >

Стабильность

1 × 10^–11 (1 с девиация Аллана)

Погрешность установки

<(10^–18 + погрешность опорного генератора) × f_C

BNC-ВЫХОД

Выходной уровень

0,001 Вскз ... 1 Вскз ; разрешение <1 >

Смещение

±1,5 В ; разрешение 5 мВ

Погрешность установки уровня

±5 %

Гармоники

< >

Выходное сопротивление

50 Ом

N-ВЫХОД

Выходной уровень

0,7 мкВскз ... 1,5 Вскз

0,7 мкВскз ... 1,5 Вскз (< >

0,7 мкВскз ... 1,5 Вскз (< >

Выходная мощность

-110 дБм ... +16,5 дБм;

разрешение 0,01 дБм

-110 дБм ... +16,5 дБм (< >

разрешение 0,01 дБм

-110 дБм ... +16,5 дБм (< >

разрешение 0,01 дБм

Погрешность установки

±1 дБм

Выходное сопротивление

50 Ом

КСВН

≤ 1,6

СПЕКТРАЛЬНЫЕ ХАРАКТЕРИСТИКИ НА 1 ГГЦ

Фазовый шум

При отстройке 10 Гц

-80 дБн / Гц

При отстройке 1 кГц

-102 дБн / Гц

При отстройке 20 кГц

-116 дБн / Гц

-114 дБн / Гц

При отстройке 1 МГц

-130 дБн / Гц

-124 дБн / Гц

Гармоники несущей

< >

Негармонические составляющие

< >

< > 10 кГц

Паразитная ЧМ

1 Гц (300 Гц ... 3 кГц)

Паразитная АМ

0,006% (300 Гц ... 3 кГц)

УСТАНОВКА ФАЗЫ

Диапазон установки

± 360°

Дискретность установки

0,01º (DC ... 100 МГц)

0,1º (100 МГц ... 1 ГГц)

1,0º (1 ГГц ... 8,1 ГГц)

ВНУТРНЕННИЙ ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ

Тип опорного генератора

Стандартный OCXO

Рубидиевый (опция 04)

Старение

5 х 10^-8/год

1 х 10^-9/год

Стабильность (0...45 °C)

2 х 10^-9

1 х 10^-10

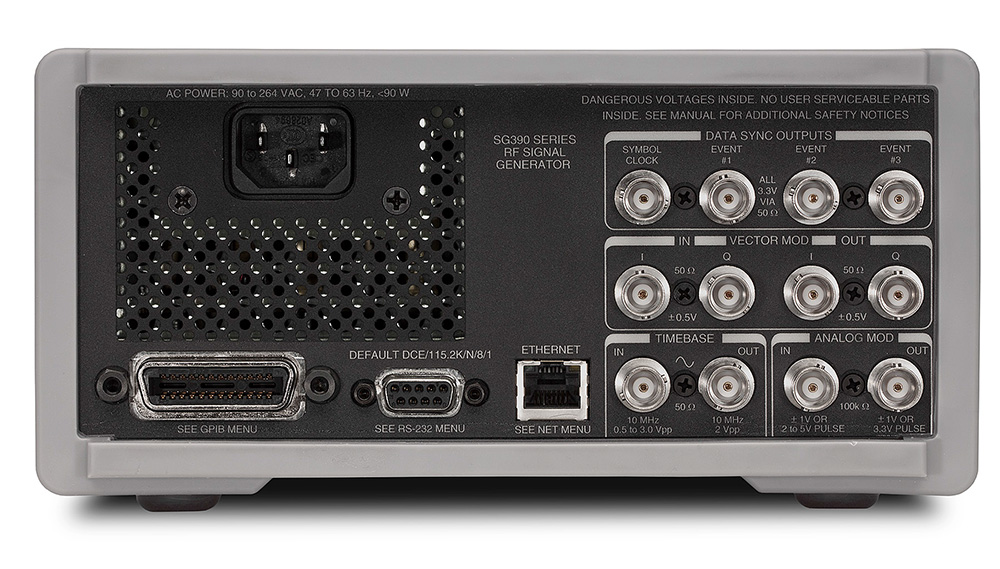

Выход 10 МГц (задняя панель)

Синус, 1,75 Впик-пик, 50 Ом

Вход 10 МГц

Входной уровень: 0,5 ... 4 Впик-пик

Входной импеданс: 50 Ом

ВНУТРЕННИЙ ИСТОЧНИК МОДУЛЯЦИИ

Формы сигналов

Синус, пила, треугольник, меандр, импульс, шум

КНИ

–80 дБн (на 20 кГц)

Частотный диапазон

1 мкГц ... 500 кГц (f_C < >

1 мкГц ... 50 кГц (f_C > 62,5 МГц);

разрешение 1 мкГц

1 мкГц ... 500 кГц (f_C < >

1 мкГц ... 50 кГц (f_C < >

разрешение 1 мкГц

Выход

50 Ом; уровень: ± 1 В ... полная девиация

АМПЛИТУДНАЯ МОДУЛЯЦИЯ

Коэффициент АМ

0 ... 100% ( разрешение: 0,1%)

Ширина полосы модуляции

> 100 кГц

Модуляционное искажение

BNC: < >C < >M = 1 кГц)

N- тип: <3 >C < >M = 1 кГц)

Источник

Внутренний или внешний

ЧАСТОТНАЯ МОДУЛЯЦИЯ

Девиация частоты

0,1 Гц ... 32 МГц (в зависимости от f_C)

Ширина полосы модуляции

500 кГц (f C < >

100 кГц (f C < >

500 кГц (f C < >

100 кГц (f C < >

Модуляционное искажение

< >C = 100 МГц, f_M =1 кГц , f_D = 50°)

Источник

Внутренний или внешний

ИМПУЛЬСНАЯ МОДУЛЯЦИЯ

Отношение уровней импульс / пауза

BNC: 70 дБ

N- тип: 57 дБ (f_C ≤ 1 ГГц ); 40 дБ (1 ГГц ≤ f_C < >C ≥ 4 ГГц )

Время нарастания

20 нс

Источник

Внутренний или внешний

ВНЕШНЯЯ I/Q МОДУЛЯЦИЯ

Несущая частота

400 МГц ... 2,025 ГГц

400 MHz ... 4,05 ГГц

400 МГц ... 6,075 ГГц

I/Q – вход

50 Ом, ± 0,5 В (на задней панели)

Полоса

300 МГц модулированный ВЧ сигнал

Смещение I или Q

< >

Подавление несущей

> 40 дБн (>35 дБн > 4 ГГц )

ДВОЙНОЙ ГЕНЕРАТОР МОДУЛИРУЮЩЕГО СИГНАЛА

Число каналов

2 (I и Q)

Разрешение ЦАП

Двойной, 14 бит на 125 МГц

Частота среза восстанавливающего фильтра

10 МГц (3-го порядка ФНЧ Бесселя)

Сигнал произвольной формы

Память: до 16 Мбит, частота 1 Гц ... 6 МГц ( разрешение: 1 мкГц ), длинна символа: 1 ... 9 бит

Источник СПФ

Генератор ПСП ( длина последовательности: 2ⁿ – 1 (5 < >

Генератор кодовых последовательностей (10 бит )

Цифровые фильтры

Найквиста, корень из Найквиста, Гаусса, Прямоугольный, Линейный, КИХ (FIR), пользовательский

ВЕКТОРНАЯ МОДУЛЯЦИЯ

Типы модуляции

PSK, QAM, FSK, CPM, MSK, ASK, VSB

Производные PSK

PSK, BPSK, QPSK, OQPSK, DQPSK, π/4DQPSK, 8 PSK, 16 PSK, 3 π/8 8 PSK

Производные QAM

4, 16, 32, 64, 256

Производные FSK

1-бит ... 4-бит с девиацией 0 ... 6 МГц

Производные ASK

1-бит ... 4-бит

Производные CPM

1-бит ... 4-бит с индексом модуляции 0 ... 1,0

Поддерживаемые стандарты

GSM, GSM-EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA, ATSC DTV

ВЫХОД СТРОБСИГНАЛОВ (ОПЦИЯ 01)

Выход

SMA на задней панели, 50 Ом

Частотный диапазон

Как и основной выход

Время установления

<35 >

Джиттер

f_C > 62,5 МГц <300 >

f_C < >

Выходной уровень

0,4 Впик-пик ... 1 Впик-пик, смещение: ± 2 В

Разрешение: 5 мВ; погрешность: ± 5%

Совместимость

ECL, PECL, RSECL, CML, LVDS, NIM

ГКЧ

Диапазон частот

DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц

DC ... 64 МГц ; 59,375 ... 128,125 МГц ; 118,75 ... 256,25 МГц ; 237,5 ... 512,5 МГц ; 475 ... 1025 МГц ; 950 ... 2050 МГц ; 1900 ... 4100 МГц

DC ... 96 МГц ; 89,0625 ... 192,188 МГц ; 178,125 ... 384,375 МГц ; 356,25 МГц ... 768,75 МГц ; 712,5 МГц ... 1537,5 МГц ; 1425 ... 3075 МГц ; 2850 ... 6150 МГц

Разрешение

0,1 Гц

Источник

Внутренний или внешний

ОБЩИЕ ДАННЫЕ

Интерфейсы

LAN, GPIB, RS-232

Габаритные размеры

216 х 89 х 330 мм

Напряжение питания

90...264 В , 47...63 Гц (90 Вт)

Масса

4,5 кг

Опции :

Опция 04: рубидиевый опорный генератор ; RM2U-S – одиночный комплект для монтажа в стойку ; RM2U-D – двойной комплект для монтажа в стойку

№

Наименование

Количество

1

Генератор ВЧ сигналов векторный АКИП-7SG394

1

2

Сетевой шнур

1

3

Руководство по эксплуатации

1
