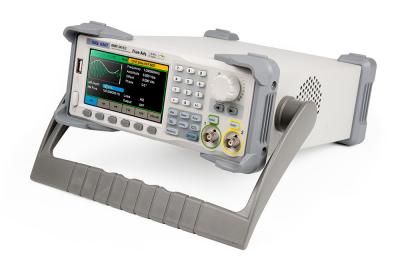

Артикул: АКИП-3418/3
|

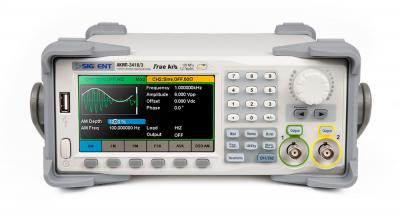

Особенности генератора сигналов произвольной формы АКИП-3418/3:
2 канала (два независимых выхода);
Диапазон частот (синус): 1 мкГц – 40 МГц (АКИП-3418/1), 1 мкГц – 80 МГц (АКИП-3418/2), 1 мкГц – 120 МГц (АКИП-3418/3); для меандра до 25 МГц;
Разрешение по частоте 1 мкГц;
Разрядность ЦАП 16 бит; память 8 МБ;
Частота дискретизации до 1,2 ГГц (4хИнтерполяция);
Использование прямого цифрового синтеза (DDS);
Технология TrueArb для формирования достоверных сигналов произвольной формы;
Внутренний опорный генератор: ±1*10-6;
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум;
Режим формирования сигнала произвольной формы до 20 МГц;
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ;
Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°;
Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуляция);
Частотомер: 100 мГц - 200 МГц;
Интерфейс USB (ДУ, программирование), опция GPIB и LAN;
ПО для формирования сигналов СПФ (EasyWave);

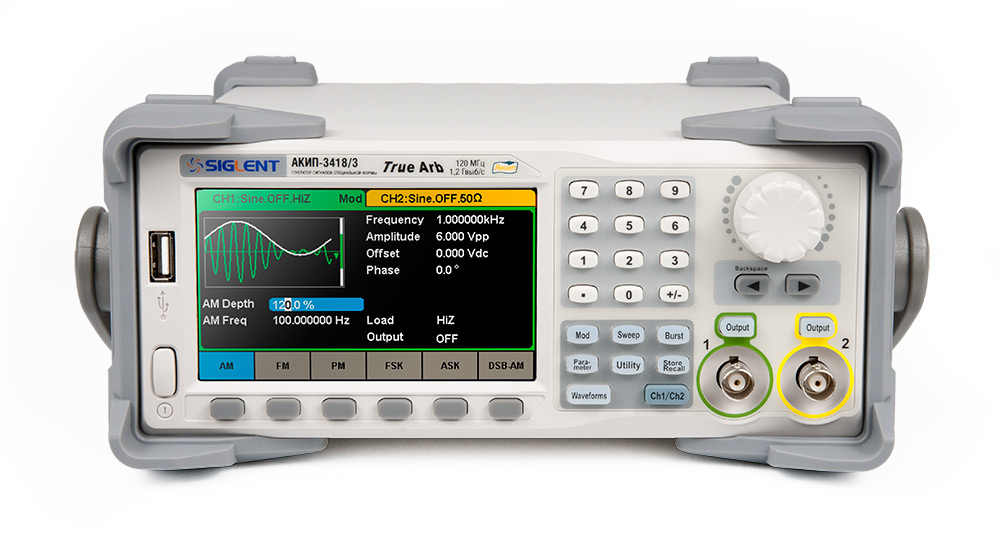

Цветной графический сенсорный дисплей (диаг. 11 см, 480х272).
Технические характеристики генератора сигналов произвольной формы АКИП-3418/3:
|
ПАРАМЕТРЫ |
АКИП - 3418/3 |
|
Параметр |
Значение |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2) |
|
|
Частотный диапазон (для синуса) |
1 мкГц – 120 МГц |
|
Разрешение |
1 мкГц |
|
Погрешность установки частоты |
± 1 *10- 6 |
|
Выходной уровень (50 Ом) |
1 мВ - 10 В пик - пик (≤ 2 0 МГц) 1 мВ - 5 В пик - пик ( >2 0 МГц) |
|
Погрешность установки уровня |
±(1%+1 мВпп ) , 10 кГц син., 0 В смещение |
|
Выходное сопротивление |
1 МОм/ 50 Ом |
|
СИНУСОИДА |
|
|
Коэффициент гармоник |
≤ - 65 дБн от 0 до 1 0 МГц , < > < > < > < > < > < > |
|
КНИ (коэфф. нелин. искажений) |
< > |
|
Негармонические составляющие |
- 70 дБн ≤ 50 МГц , - 65 дБн > 50 МГц . |
|
МЕАНДР |
|
|
Частотный диапазон |
1 мкГц – 25 МГц |
|
Время нарастания/спада |
≤ 9 нс |
|
Выброс |
< > |
|
Перестраиваемая скважность |
0,001 – 99,999% |
|
Джиттер (скз) |
≤ 150 пс |
|
ПИЛА, ТРЕУГОЛЬНИК |
|
|
Диапазон частот |
1 мкГц – 1 МГц |
|
Нелинейность |
< > |
|
Перестраиваемая скважность |
0,0 – 100,0% |
|
ИМПУЛЬС |
|
|
Диапазон частот |
1 мкГц – 25 МГц |
|
Длительность импульса |
От 1 6,3 нс |
|
Погрешность установки длительности |
±(0,01%+0, 3 нс ) |
|
Время нарастания/спада |
8,4 нс – 22,4 с, разрешение 100 пс |
|
Диапазон и зменения скважности |
0, 00 1 % - 99, 999 % |
|
Выброс |
< > |
|
Джиттер (скз) |
≤ 150 пс |
|
БЕЛЫЙ ШУМ |
|
|
Полоса частот (белый шум) |
120 МГц (-3 дБ) |
|
ПРОИЗВОЛЬНАЯ ФОРМА (СПФ) |
|
|
Диапазон частот |
1 мкГц – 20 МГц |
|
Длина памяти |
8 – 8 М точек |
|
Разрешение ЦАП |
14 бит |
|
Частота дискретизации |
5 МГц ( TrueArb ), 300 МГц ( DDS) |
|
Джиттер (скз) |
≤ 150 п с |
|
ПАКЕТНЫЙ РЕЖИМ |
|
|
Формы сигналов |
Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
|
Частота несущей |
2 мГц – 120 МГц (в зависимости от модели) |
|
Виды запуска |
П о счету (1 ... 100 0000 имп. – при мин. длит. 1 мкс), непрерывный, по строб - импульсу ) |
|
Нач./конеч. фаза |
0° - +360° |
|
Период повторения |
1 мкс – 10 00 с ± 1% |
|
Источник стро б - импульса |
Внешний , внутренний |
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
АМ, ЧМ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
|
Коэффициент АМ |
0 - 1 20 % (АМ) |
|
ФМ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) |
|
Диапазон установки девиации фазы |
0 º - 360 , 0 º |
|
ЧМН, АМН |
|
|
Формы несу щей |
Синус, меандр, пила, произвольная |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Меандр (скважность 50 %, частота 1 мГц – 1 М Гц ) |
|
ШИМ |
|
|
Диапазон частот |
мГц – 1 МГц |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пи ла, произвольная |
|
Источник модуляции |
Внешний/внутренний |
|
ГКЧ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Время качания |
1 мс - 500 с ± 1 % |
|
Закон качания |
Линейный или логарифмический |
|
Тип качания |
Возрастание или убывание |
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
ЧАСТОТОМЕР |
|
|
Частотный диапазон |
100 мГц - 200 МГц |
|
Измерения |
Частота, период, +/ - длительность, скважность ( F ≤ 10 МГц; U ≤ 5 В пик - пик ) |
|
Вход |
МОм , связь по входу: AC / DC , фильтр ВЧ: вкл/выкл |
|
Чувствительность |
10 0 мВ скз ( < > |
|

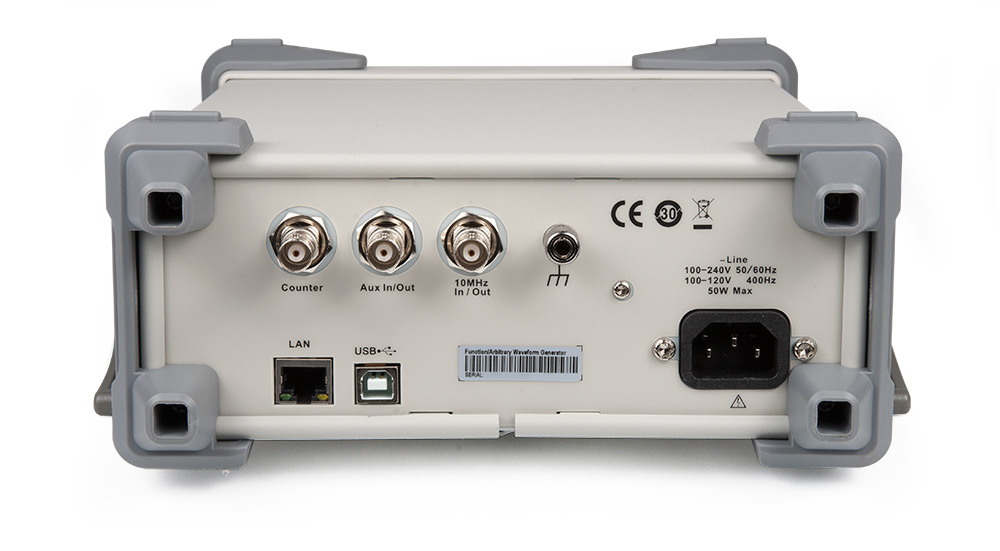

ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ |
|
|
Вход/Выход внешнего опорного сигнала |
10 МГц; входной уровень : 1,4 – 3,3 Впик - пик ; |
|
Вход внешней синхронизации |
Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм |
|
Выход сигнала синхронизации |
Входной уровень: КМОП ; время отклика : ≤ 60 0 нс; входное сопротивлени е: 100 кОм |
|
Выход SYNC |
Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 10 0 Ом; максимальная частота: 1 МГц |
|
Вход внешней модуляции |
глубина модуляции (100 %) 11 – 13 В ; с опротивление 10 кОм |
|
ОБЩИЕ ДАННЫЕ |
|
|
ЖК - дисплей |
Цветной графический сенсорный , диагональ 11 см, разрешение: 480 х2 72 |
|
Напряжение питания |
220 В ( ± 15 %), 50 / 60 Гц |
|
Габаритные размеры |
10 7 × 2 6 0 × 296 мм |
|
Масса |
3 , 43 кг |

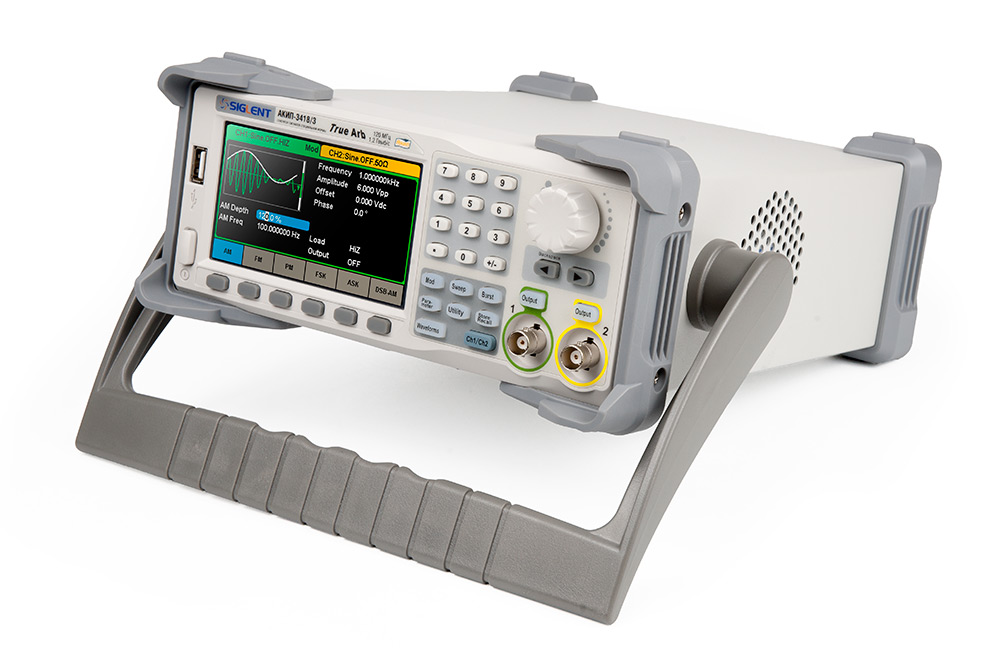

Комплект поставки АКИП-3418/3
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов произвольной формы АКИП-3418/3 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
USB-кабель |
1 |
|
