Артикул: АКИП-3413/2
|

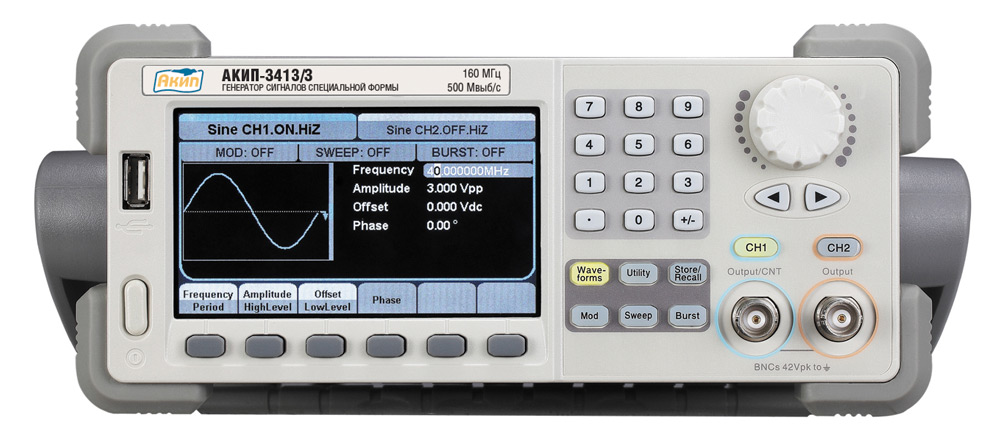

Особенности генератора сигналов произвольной формы АКИП-3413/2
2 канала (два независимых выхода)
Диапазон частот (синус): 1 мкГц – 120 МГц; для меандра до 40 МГц
Разрешение по частоте 1 мкГц
Разрядность ЦАП 14 бит; частота дискретизации 500 МГц; память 16 кБ (Канал 1), 512 кБ (Канал 2)
Использование прямого цифрового синтеза (DDS)
Внутренний опорный генератор: ±2×10-6 (опция: ±2×10-7)
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
Режим формирования сигнала произвольной формы до 40 МГц
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0? - 360?
Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции
Частотомер: 100 мГц - 200 МГц
Интерфейс USB (ДУ, программирование), опция GPIB и LAN
ПО для формирования сигналов СПФ (EasyWave)
Цветной графический дисплей (диаг. 11 см, 480×272)
Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)
Особенностью генератора сигналов произвольной формы АКИП-3413/2 является наличие двух полностью независимых выходных каналов, что обеспечивает возможность генерации совершено произвольных сигналов (по частоте, амплитуде и форме). Генератор АКИП-3413/2 имеет переключаемое выходное сопротивление 1 МОм / 50 Ом для обеспечения возможности подключения к различным трактам. АКИП-3413/2 использует технологию прямого цифрового синтеза (DDS), которая позволяет формировать точные, стабильные и неискаженные по форме сигналы для широкого круга измерительных приложений.Генератор АКИП-3413/2 имеет удобное меню и конфигурацию органов управления, большой цветной дисплей. В базовой версии генератор АКИП-3413/2 оснащен интерфейсом USB для удаленного управления приборами при помощи SCPI-команд. Опционально модели могут быть дополнены интерфейсами LAN, GPIB.Генератор АКИП-3413/2 имеет обширные возможности синхронизации для режимов модуляции, запуска и тактирования: вход/выход внешней модулирующей частоты (Ext), вход/выход синхрозапуска (Trig), выход синхроимпульса (SYNC), вход/выход внешнего опорного генератора (Ref), однократный ручной или автоматический запуск.Высокая производительность генератора АКИП-3413/2, низкий уровень джиттера и минимальные гармонические искажения выходного сигнала в сочетании с малым временным сдвигом между каналами позволяет формировать прецизионные сигналы. Высокие технические характеристики и доступная цена обеспечивают генератору АКИП-3413/2 лидерство в своем классе. Широкие функциональные возможности генератора АКИП-3413/2 позволяют использовать его в самых разнообразных сферах, от области науки и лабораторных исследований до сферы промышленного производства и ремонта РЭА.
Технические характеристики генератора сигналов произвольной формы АКИП-3413/2
|
Параметр |
Значение |
|
Выходные параметры (Кан 1/Кан 2) |
|
|
Частотный диапазон (для синуса) |
1 мкГц – 120 МГц |
|
Разрешение |
1 мкГц |
|
Погрешность установки частоты |
±2х10-6 (опция: ±2×10-7) |
|
Выходной уровень (50 Ом) |
1 мВ - 10 Впик (≤ 40 МГц) |
|
1 мВ - 5 Впик (40 МГц - 100 МГц) |
|
|
1 мВ - 2,5 Впик (100 МГц - 130 МГц) |
|
|
1 мВ - 1,5 Впик (130 МГц - 160 МГц) |
|
|
Выходное сопротивление |
1 МОм/ 50 Ом |
|
Синусоида |
|
|
Погрешность установки уровня на 100 кГц |
±(1 % + 1 мВпик-пик) |
|
Фазовый шум |
-116 дБн/Гц при отстройке 100 кГц |
|
КНИ (коэфф. нелин. искажений) |
< > |
|
Коэффициент гармоник |
≤ -54 дБн до 1 МГц |
|
<-46 > |
|
|
< > |
|
|
<-32 > |
|
|
КНИ (коэфф. нелин. искажений) |
< >пик-пик) |
|
Постоянное смещение |
|
|
Диапазон (в зависимости от выходного уровня) |
± 5 В (50 Ом) В; ±10 В (1 МОм) |
|
Погрешность установки |
±(1% от смещения +1 мВ) |
|
Меандр |
|
|
Частотный диапазон |
1 мкГц – 40 МГц |
|
Время нарастания/спада |
< > |
|
Выброс |
< > |
|
Перестраиваемая скважность |
20 – 80 % (до 10 МГц) |
|
40 – 60 % (до 40 МГц) |
|
|
50 % (до 50 МГц) |
|
|
Погрешность установки скважности |
±1 % от периода + 5 нс |
|
Джиттер |
100 пс |
|
Пила, треугольник |
|
|
Диапазон частот |
1 мкГц – 3 МГц |
|
Нелинейность |
<0,1% |
|
Перестраиваемая скважность |
0,0 – 100,0% |
|
Импульс |
|
|
Диапазон частот |
1 мкГц – 30 МГц |
|
Длительность импульса |
От 12 нс |
|
Время нарастания/спада |
6 нс – 6 с, разрешение 100 пс |
|
Диапазон изменения скважности |
0,0001% - 99,9999% |
|
Выброс |
< > |
|
Джиттер |
< > |
|
Белый шум |
|
|
Полоса частот (белый шум) |
100 МГц (- 3 дБ) |
|
Произвольная форма (СПФ) |
|
|
Диапазон частот |
1 мкГц – 30 МГц |
|
Длина памяти |
Канал 1:16 тысяч точек; Канал 2: 512 тысяч точек |
|
Разрешение ЦАП |
14 бит |
|
Частота дискретизации |
500 МГц |
|
Мин. время нарастания/спада |
10 нс |
|
Джиттер |
≤ 2 нс |
|
Пакетный режим |
|
|
Формы сигналов |
Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
|
Частота несущей |
2 мГц – 100 МГц |
|
Виды запуска |
По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу |
|
Нач./конеч. фаза |
0° - +360° |
|
Период повторения |
1 мкс – 1000 с ± 1% |
|
Источник строб-импульса |
Внешний |
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
АМ, ЧМ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
|
Коэффициент АМ |
0 - 120 % (АМ) |
|
ФМ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, треугольник, шум, произвольная (частота до 50 кГц) |
|
Диапазон установки девиации фазы |
0º - 360,0º, разрешение 0,1º |
|
ЧМН, АМН |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Источник модуляции |
Внешний/внутренний |
|
Модулирующее колебание (внутреннее) |
Меандр (скважность 50 %, частота 1 мГц – 1 МГц) |
|
ШИМ |
|
|
Диапазон частот |
500 мкГц – 10 МГц |
|
Модулирующее колебание (внутреннее) |
Синус, меандр, пила, произвольная (частота до 50 кГц) |
|
Источник модуляции |
Внешний/внутренний |
|
ГКЧ |
|
|
Формы несущей |
Синус, меандр, пила, произвольная |
|
Время качания |
1 мс - 500 с ± 1 % |
|
Закон качания |
Линейный или логарифмический |
|
Тип качания |
Возрастание или убывание |
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
Частотомер |
|
|
Частотный диапазон |
100 мГц - 200 МГц |
|
Разрешение |
6 разрядов |
|
Измерения |
Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик) |
|
Статистика |
относительные значения (PPM) |
|
Вход |
1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл |
|
Чувствительность |
50 мВ (100 мГц - 100 МГц), 100 мВ (100 - 200 МГц) |
|
Параметры дополнительных входов/выходов |
|
|
Вход/выход внешнего опорного сигнала |
10 МГц; уровень: 2,3 – 3,3 Впик-пик; 1 кОм |
|
Вход внешней синхронизации |
Входной уровень: TTL; длительность импульса: > 50 нс; входное сопротивление: > 5 кОм |
|
Выход сигнала синхронизации |
Входной уровень: TTL; длительность импульса: > 60 нс; выходное сопротивление: 50 Ом; максимальная частота: 1 МГц |
|
Выход SYNC |
Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц |
|
Вход внешней модуляции |
глубина модуляции (100 %) ± 4,5 В; сопротивление > 5 кОм |
|
Общие данные |
|
|
ЖК-дисплей |
Цветной графический, диагональ 11 см, разрешение: 480х272 |
|
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры |
105 × 261 × 344 мм |
|
Масса |
2,8 кг |
Комплект поставки АКИП-3413/2
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов произвольной формы АКИП-3413/2 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
USB кабель |
1 |
|
5. |
Диск с ПО |
1 |
|
