Параметр

АКИП-3415/1

АКИП-3415/2

АКИП-3415/3

АКИП-3415/4

АКИП-3415/5

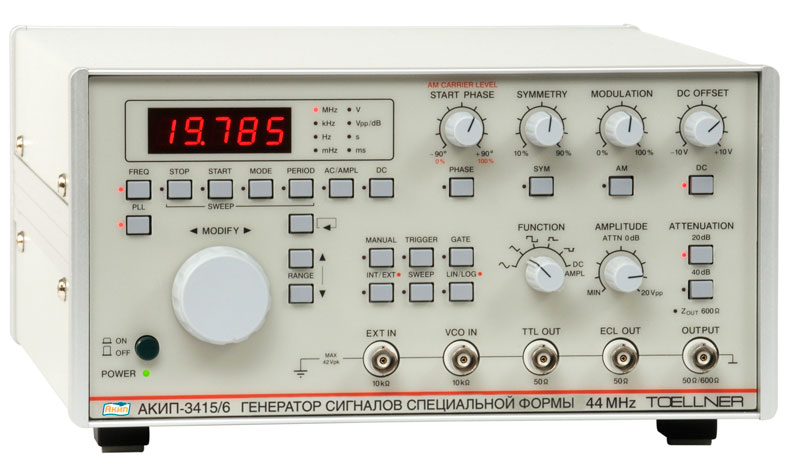

АКИП-3415/6

Выходные параметры

Частотный диапазон

1 мГц – 12 МГц (все формы сигналов)

1 мГц – 22 МГц (все формы сигналов)

1 мГц – 44 МГц (импульс, TTL, ECL)

1 мГц – 22 МГц (остальные формы сигналов)

Погрешность установки частоты

±1 е.м.р. (<5% >

2×10^-6 в режиме PLL (автоматическая фазовая подстройка частоты)

5 % от полной шкалы от 1 мГц до 10 Гц

Выходной уровень

10 мВ…30 Впик-пик; 5 Впик-пик…15 Впик-пик в импульсе

7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе

Выходное сопротивление

50 / 600 Ом (переключаемое)

Защита выхода

Защита от обратного напряжения ≤120 В (опция)

Ослабление

30 дБ (регулируемое +20 дБ)

40 дБ (фиксированное)

Постоянное смещение

Диапазон (AC + DC)

±10 В

Синусоида

Суммарные гармонические искажения на частотах до 100 кГц

<0,5 >

Уровень гармоник в выходном сигнале

26 дБн до 12 МГц

26 дБн до 22 МГц

Прямоугольник

Время нарастания / спада

<28 >

Выброс

<5 >

Скважность

10% - 90%

Прямоугольник

Нелинейность

<1% >

Импульс

Время нарастания/спада

<28 >

Выброс

<5 >

Измерение симметрии

Диапазон

10% - 90%

Максимальная частота для всех сигналов

До 1,2 МГц

До 2,2 МГц

Постоянное напряжение

Диапазоны

0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом)

ГКЧ

Формы несущей

Все формы сигналов

Время качания

1 мс – 1000 с

Закон качания

Линейный / логарифмический

Тип качания

Возрастание/ убывание

Источник синхронизации

Внешний, внутренний, ручной

АМ (только АКИП-3415/4, АКИП-3415/6)

Частота несущей

1 мГц – 22 МГц (внутренняя / внешняя)

Формы несущей

Все формы сигналов, кроме импульса, TTL, ECL

Моделирующее колебание

Внутреннее 1 кГц, внешнее 0…500 кГц

Коэффициент АМ

0…100 % (внутреннее), 0…200 % (внешнее)

Режим усилителя

Усиление

17 дБ (регулируемое)

14 дБ (регулируемое)

Диапазон усиления

0…12 МГц

Суммарные гармонические искажения

< >

Сопротивление входа

10 кОм

Входы / выходы

Выход синхронизации

Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом

Вход внешней модуляции

5 В, изменение частоты 1:1000

Выход модуляции

0…5 В, изменение частоты 1000:1

Внешний вход

Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера

Частотомер

Диапазон частот

10 Гц до 50 МГц

Разрешение

4 разряда с автовыбором диапазона

Погрешность

<10^-5

Входное напряжение

Уровень ТТЛ

Входное сопротивление

10 кОм, 120 пФ

Защита входа

15 Вскз

Общие данные

Напряжение питания

~115/230 В (± 10 %), 43 - 63 Гц (потребление 40 ВА)

Габаритные размеры

265 × 147 × 330 мм

Рабочая температура

0…50 °С

Масса

5 кг

№

Наименование

Количество

1.

Генератор сигналов специальной формы АКИП-3415/3

1

2.

Соединительный кабель (BNC)

1

3.

Нагрузка 50 Ом

1

4.

Адаптер BNC - гнездо 4 мм

1

5.

Адаптер BNC - штекер 4 мм

1

6.

Тройник BNC

1

7.

Аттенюатор 40 дБ

1

8.

Сетевой шнур

1

9.

Руководство по эксплуатации

1
