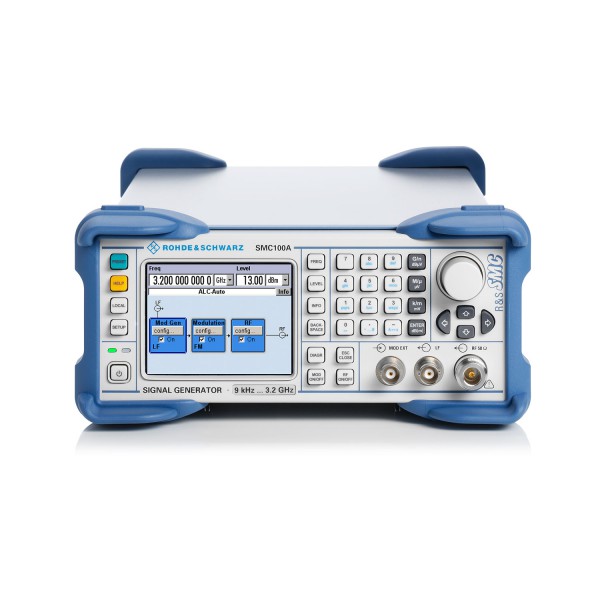

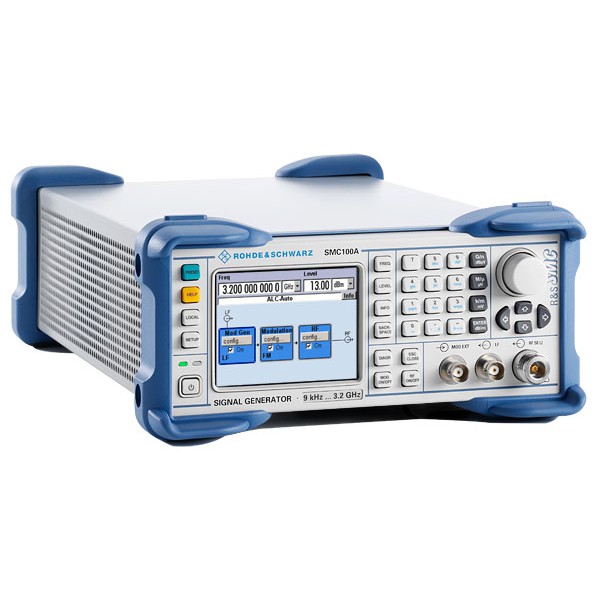

R&S SMC100A - непревзойденное сочетание минимальной погрешности и выгодной цены

С момента старта продаж, разработка от Роде Шварц позиционируется, как прибор начального уровня. Но это не мешает ему демонстрировать точность, характерную для решений первого класса. Помимо сниженной погрешности, пользователи оценят богатый набор измерительных режимов и максимальное удобство использования. Благодаря минимальным значениям фазового шума SBB, низкому широкополосному шуму и функции подавления негармонических помех, этот генератор может быть использован в любой промышленной отрасли. То есть там, где требуется сгенерировать электрические последовательности с чистым спектром. Это снижает воздействие подключенных компонентов на исследуемые компоненты. Если базовой стабильности недостаточно, Вы можете самостоятельно установить вспомогательный задающий синтезатор SMC-B1 (опционально). При этом повторная калибровка или настройка не потребуется.

Вне зависимости от предельной частоты, данное устройство может использоваться для измерения электромагнитной совместимости и проведения исследований в диапазоне стандарта ISM (2,4 ГГц). Высокая выходная мощность гарантирует совместимость со смесителями, для корректной работы которых нужен высокий сигнал гетеродина. Она также позволяет скомпенсировать потери при подключении кабелей, фильтров и элементов согласующей цепи. Поэтому Вам не потребуется приобретать дополнительный усилитель, который в последствии может стать источником дрейфа

SMC100A предоставляет пользователю гибкие возможности тестирования и ремонта электронной техники

Традиционно для аппаратуры R&S, устройство имеет богатый набор дополнительных опций и аксессуаров, которые расширяют его измерительные возможности. При установке интерфейса GPIB (SMC-K4) Вы сможете управлять всеми основными характеристиками. Наличие USB порта на задней панели обуславливает быстрое сохранение пользовательских настроек и результатов измерений на съемный носитель. При этом не требуется установка программного обеспечения. Поддержка интерфейса Ethernet гарантирует быстрое сопряжение с персональным компьютером для передачи информации и обработки полученных данных.

Еще одним важным отличием является режим эмуляции команд удаленного управления. Многим техническим специалистам хорошо известно, что при использовании устаревшего оборудования велика вероятность его поломки. А переход на новую аппаратуру связан с большими финансовыми затратами и необходимостью полной перенастройки системы. R&S SMC100A оснащен встроенным эмулятором команд дистанционного управления, поэтому он способен заменить любой устаревший элемент. Просто задайте необходимые параметры эмуляции и он сразу начнет обрабатывать входящую информацию. Встроенная защита от перенапряжения, доступная в базовой комплектации, защищает его от непредвиденной подачи сигнала от тестируемой системы на выходной канал. Это исключает вероятность пробоя. Электронный аттенюатор также увеличивает надежность, так как он не подвержен износу из-за частотного переключения.

Технические характеристики R&S SMC100A:

Время установки

режим SCPI

Максимальная выходная мощность

f = от 200 кГц до 3,2 ГГц > +13 дБмВт f ≥ 500 кГц > +17 дБмВт (ном.) в режиме расширенного диапазона

Погрешность уровня

f = от 200 кГц до 3,2 ГГц; АРУ ВКЛ., режим АВТО, T = от 18 до 33°C - < >

Время установки

режим SCPI

Уровень обратного сигнала

f = от 1 МГц до 1 ГГц 50 Вт/50 В; f = от 1 ГГц до 2 ГГц 25 Вт/50 В; f = от 2 ГГц до 3,2 ГГц 10 Вт/50 В

Негармонические составляющие

отстройка от несущей >10 кГц,; f ≤ 1600 МГц - < >

Фазовый шум SSB

f = 1 ГГц; отстройка от несущей = 20 кГц; полоса измерения 1 Гц - < >

Широкополосный шум

f > 1 МГц, уровень >5 дБмВт; отстройка от несущей >10 МГц; полоса измерения 1 Гц - < >

АМ

стандартная конфигурация

Глубина АМ

от 0 до 100 %

ЧМ/ФМ

стандартная конфигурация

Максимальная девиация ЧМ

f > 1,6 ГГц 4 МГц

Максимальная девиация ФМ

f > 1,6 ГГц 40 рад.

Импульсная

стандартная конфигурация

Минимальная ширина импульса

со встроенным импульсным генератором 1 мкс

Отношение вкл/выкл

>80 дБ

Дистанционное управление

шина IEC/IEEE (с опцией R&S SMC-K4); Ethernet (TCP/IP); USB
