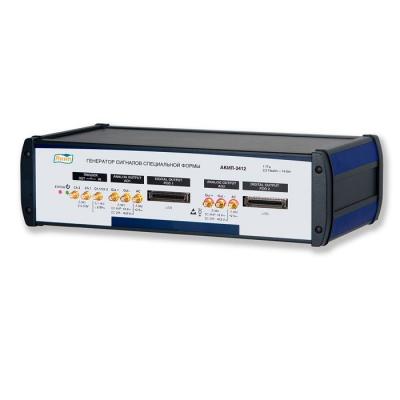

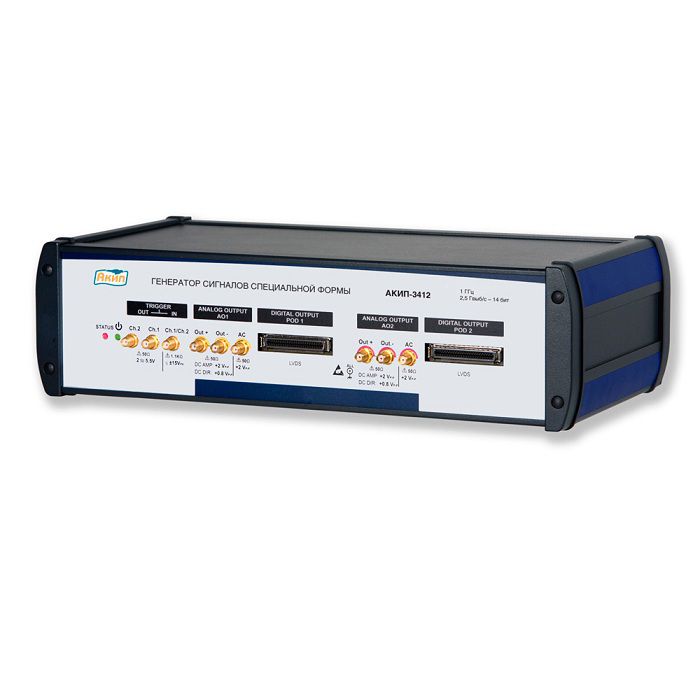

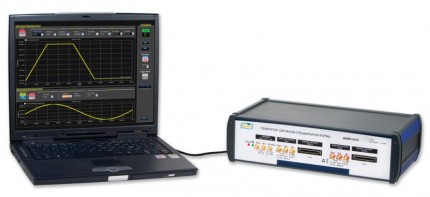

Выходные параметры, режим DDS

Число каналов

2 – аналоговых, 32 – цифровых

Неравномерность АЧХ

± 0,3 дБ (1 Впик-пик, DC … 600 МГц)

Разрешение по частоте

1 мкГц

Частотная модуляция

Частота несущей: 1 мкГц … 600 МГц

Частота модуляции: 2,32 Гц … 312,5 МГц

Фазовая модуляция

Частота модуляции: 2,32 Гц … 312,5 МГц;

Девиация фазы: 0 … 360 °

Амплитудная модуляция

Частота модуляции: 2,32 Гц … 312,5 МГц

Глубина модуляции: - 200 … 200 %, разрешение 0,025 %

Длина памяти (макс.)

8 … 64 М точек (шаг перестройки: 8 точек), разрешение 1 точка

Количество сегментов

1 …. 16384

Количество повторений  сегментов

1…2.097.151 или «до бесконечности» (цикл повторений замкнутый «по кольцу»)

Аналоговый выход (связь по входу DC)

Число выходных каналов

ВЧ-выход

Прямой выход ЦАП

Типы выхода/импеданс

Дифференциальный, с общей землей (S.E.) / 50 Ом, 100 Ом

Выходной уровень

Дифференциальный: 2 Впик-пик

С общей землей: 4 В пик-пик

Разрешение: < >

Погрешность: (0,4% от уст. + 5 мВскз)

Дифференциальный: 0,8 Впик-пик

С общей землей: 1,6 В пик-пик

Разрешение: < >

Погрешность: (0,6% от уст. + 5 мВскз)

Время нарастания/спада (10 % - 90 %)

550 пс (без фильтра)

650 пс (с фильтром)

300 пс

Диапазон частот

650 МГц (1 Впик-пик без фильтра)

550 МГц (1 Впик-пик с фильтром)

1,1 ГГц (на 0,5 Впик-пик)

Выброс

< >

< >

Джиттер (СКЗ/Общий)

< >

< >

Фазовые шумы (дБн/Гц)

-114 (на 100 МГц, отстройка 10 кГц)

Аналоговый выход (связь по входу DC)

Типы выхода/импеданс

С общей землей (S.E.) / 50 Ом

Выходной уровень (50 Ом, 1 кГц)

2 Впик-пик (+ 10 дБм), разрешение: < >

Диапазон частот

1,1 ГГц (300 пс; 1 Впик-пик)

Гармонические искажения  (Синус, 32 к, 78,125 МГц)

- 68 дБн, - 2 дБм (0,5 Впик-пик)

- 65 дБн, 4 дБм (1 Впик-пик)

- 56 дБн, 8 дБм (1,5 Впик-пик)

Не гармонические искажения

-78 дБн, 1 Впик-пик, DC … 1 ГГц

Фазовые шумы (дБн/Гц)

-114 (на 100 МГц, отстройка 10 кГц)

Произвольная форма

Разрешение

14 бит

Частота дискретизации

7,4 МГц … 2,5 ГГц

Внутренний ОГ

1*10-6/год

Длина памяти (макс.)

64  … 64 М точек (шаг перестройки: 64 < >

Количество сегментов

1 …. 16384

Количество повторений сегментов

1…2.097.151 или «до бесконечности» (цикл повторений замкнутый «по кольцу»)

Гармонические искажения (Синус, 32 кБ, 78,125 МГц)

Дифференциальный: -65 дБн (2 Впик-пик), -72 дБн, 1 Впик-пик

С общей землей: -65 дБн (1 Впик-пик), -72 дБн (0,5 Впик-пик)

Не гармонические  искажения (Синус, 32 кБ, 78,125 МГц)

-74 дБн, 1 Впик-пик, DC … 600 МГц

-74 дБн, 0,5 Впик-пик, DC … 1 ГГц

Динамический диапазон (синус 32 кБ, Синус, 32 кБ, 78,125 МГц)

Дифференциальный: - 65 дБн (≤ 600 МГц, 2 Впик-пик), - 72 дБн (≤ 1 ГГц, 1 Впик-пик)

С общей землей: - 65 дБн (≤ 600 МГц, 1 Впик-пик), - 71 дБн (≤ 1 ГГц, 0,5 Впик-пик)

Цифровой выход

Число каналов

32 (разъем: Infiniband 12x)

Выходной стандарт

LVDS (низковольтная дифференциальная передача сигналов)

Компенсация фазового сдвига

78 пс … 51399 пс (2,5 ГГц), разрешение: 78 пс

Глубина памяти

32 МБ/канал

Частота дискретизации (макс)

Режим СПФ: 1,25 ГГц (16 кан.), 625 МГц (32 кан.)

Режим DDS: 312,5 МГц (32 кан.)

Входы/выходы

Кан1/Кан2

тип SMA, 50 Ом/ 100 Ом, Iмакс ± 150 мА

Вход тактовой частоты

тип SMA, входной уровень: -10 дБм … 8 дБм, 50 Ом, диапазон частот:  1,25 ГГц … 2,5 ГГц

Внешний ОГ

тип SMA, входной уровень: -10 дБм … 10 дБм, 50 Ом, диапазон частот:  10 МГц … 105 МГц

Синхровход

тип SMA, макс. частота 70 МГц, 1,1 кОм, входной уровень: -15 В … 15 В  (разрешение: 50 мВ)

Синхровыход

тип SMA, 50 Ом, выходной уровень: 2 В … 5,5 В (разрешение: < >

Компенсация фазового сдвига

10 пс … 204400 пс (2,5 ГГц), разрешение: 10 пс

Общие данные

Напряжение питания

12 В пост

Габаритные размеры

360 x 190 x 100 мм

Масса

2,9 кг
