| ЦЕНА: 1 210 690 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: WX1281С-1
|

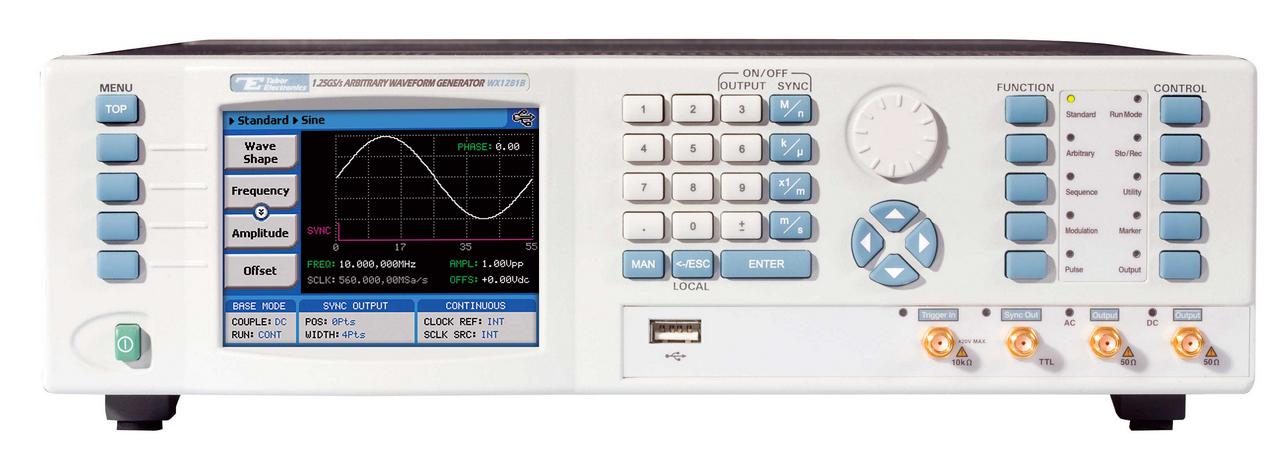

Особенности генератора сигналов WX1281С:
Максимальная частота выходного сигнала: до 500 МГц - синус, до 350 МГц – меандр/ импульс, 125 МГц для остальных
Частота дискретизации 1,25 ГГц
Амплитуда сигнала до 8 В (пик-пик) на высокоомном выходе или 4 В (пик-пик) на нагрузке 50 Ом
Число выходных каналов: 1 (WX1281С) , 2 (WX1282С), 4 ((WX1282С)
Разрядность ЦАП 14 бит
Три переключаемых диапазона регулировки выхода
Различные Виды модуляции: АМ, ЧМ, ГКЧ, FSK, ASK, (n)PSК, (n)QAM
Специальный интерфейс управления последовательностью
Память для формирования сигнала 16 МБ (опция – 32 МБ)
Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
Внутренняя память 4 Гб для сохранения форм сигнала
ПО для формирования сигнала произвольной формы
Большой цветной ЖК-дисплей (диагональ 4 дюйма)
Интерфейсы ДУ: USB, LAN, GPIB
Гарантия 5 лет
Технические характеристики генератора сигналов WX1281С:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЕ |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | Количество каналов | 1 - для WX 12 81 С , 2 – для WX 12 82 С , 4 – для WX 12 84 С |
| Тип разъема основного сигнала | SMA | |
| Виды Выходного сигнала | Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение. | |
| Частотный диапазон | 10 кГц – 500 МГц – для синуса 10 кГц – 350 МГц – для импульсного сигнала и меандра 10 кГц – 125 МГц – для остальных типов сигналов |
|
| Разрешение по частоте | 8 знаков | |
| Погрешность установки частоты | (± 1*10 - 6 ) | |
| Выходное сопротивление | 50 Ом | |
| Связь по выходу / тип выхода | DC / несимметричный или дифференциальный AC / несимметричный |
|
| Диапазон амплитуд | Для DC : 50 мВ – 2 В пик - пик для несимметр. выхода DC 100 мВ – 4 В пик - пик для дифф. выхода DC 50 мВ – 4 В пик - пик для несимметр. в ыхода HV 100 мВ – 8 В пик - пик для дифф. выхода HV Для AC: - 20 дБм до +10 дБм для AC несимметричный |
|
| Погрешность установки амплитуды | Для DC : ± (3 % + 5 мВ) Для AC : ± (3 % + 0, 5 дБм) |
|
| Постоянное смещение | Для DC : От - 1,5 В до + 1,5 В Для AC : - |
|
| Погрешность установки постоянного смещения | Для DC : ± (5 % + 5 мВ) Для AC : - |
|
| Разрешение по амплитуде | 4 знака | |
| Время нарастания / спада | Для DC : 700 пс ( выход DC ) 1 нс (выход HV) Для AC : - |
|
| Выброс | Для DC : 5 % Для AC : - |
|
| ИМПУЛЬС | Режим | Одиночный или парный, программируемый |
| Период | От 2 нс до 1,6 с | |
| Разрешение | 1 нс | |
| Длительность импульса, задержка парных импульсов | От 1 нс до 1,6 с | |
| Длительность фронта/спада | Быстрая : 700 пс (диапазон DC ) , 1 нс (диапазон HV ) , перестраиваемая – от 1 нс до 1,6 с | |
| Амплитуда | Диапазон: от 50 мВ до 2 В Диапазон: от 50 мВ до 2 В (50 Ом, диапазон DC ), от 100 мВ до 4 В (50 Ом, диапазон HV ) Низкий уровень: От – 2 В до 1,95 В Высокий уровень: От - 1,95 В до 2 В |
|
| ПРОИЗВОЛЬНАЯ ФОРМА И ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ | Диапазон частот | Определяется используемой частотой дискретизации |
| Частота дискретизации | От 10 МГц до 1 ,25 ГГц | |
| Память | 16 МБ - стандартно, 32 МБ - опция | |
| Минимальный размер сегмента | 192 байт (разрешение 16 байт) | |
| Количество сегментов | 1...32000 | |
| Разрешение по вертикали | 1 4 бит | |
| Управление | Через ПО или порт управления последовательностью | |
| МОДУЛЯЦИЯ | Виды модуляции | АМ (От 0,1 до 100 %, внутр. источник), ЧМ, ГКЧ (лин. или лог.), АМн /«пр ыгающая» амплитуда, ЧМн /«прыгающая» частота, ( n ) PS К и ( n ) QAM |
| Несущая АМ, ЧМ | Синус | |
| Модулирующая АМ, ЧМ | Синус, меандр, треугольник, пила | |
| ЦИФРОВЫЕ ВЫХОДЫ | Количество каналов | 32 |
| Скорость передачи данных | 625 Мбит/с | |
| Кодовая последовательность | До 16 Мслов | |
| Сопротивление | 100 Ом | |
| ОБЩИЕ ДАННЫЕ | Интерфейсы | USB ( 2 шт . – для управления и сохранения данных), LAN , GPIB , порт управления последовательностью |
| Дополнительные выходы | Маркеры, Синхронизация | |
| Входы | Синхронизация, события, управление последовательностью, опорная частота, тактовая частота | |
| Дисплей | TFT с подсветкой, разрешение 320 x 240 , диагональ 4 “ | |
| Напряжение питания | От 100 В до 24 0 В ( ± 15 %), 50 / 60 Гц | |
| Потребляемая мощность | 150 ВА | |
| Габаритные размеры (ШхВхГ) | 315 × 88 × 395 мм | |
| Масса | 4,5 кг | |
| Условия эксплуатации | Температура: от 0 до + 40 ° С, влажность: не более 85 % | |
| Условия хранения | Температура: от - 40 до + 70 ° С |
Комплект поставки WX1281С
| № | Наименование | Количество |
| 1 | Генератор сигналов произвольной формы WX1281С | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | ПО | 1 |
|
