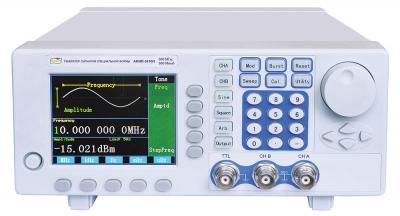

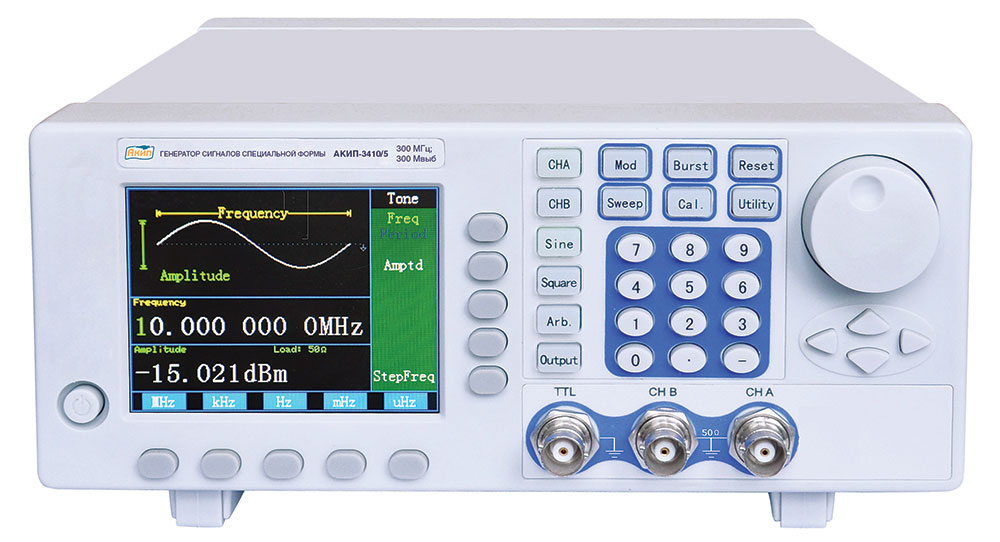

Артикул: АКИП-3410/4
|
Особенности генератора сигналов специальной формы АКИП-3410/4:
Два независимых выхода;
Канал A: диапазон частот 1 мкГц…120 МГц;
Выходной уровень: -127 дБм… + 13 дБм;
Формы сигналов: синус, меандр;
Режимы модуляции: АМ, ЧМ, ФМн, ЧМн (опция: стерео ЧМ);
Режимы ГКЧ и формирования пакетов (Burst);
Канал B: Диапазон частот 1 мкГц…10 МГц;
Выходной уровень: 1 мВ…10 Впик-пик (50 Ом), 2 мВ…20 Впик-пик (1 МОм);
Формы сигналов: синус, меандр, импульс, пост. смещение, треугольник, синхросигнал, экспонента;
Вход/выход ОГ 10 МГц;
Интерфейс USB, RS-232 (опции: GPIB);
254 × 103 × 374 мм;
3,8 кг.
Технические характеристики генераторов сигналов специальной формы серии АКИП-3410:
|
Параметр |
3410/1 |
3410/2 |
3410/3 |
3410/4 |
3410/5 |
|
Выходные параметры |
|||||
|
Число каналов |
1 |
2 |
1 |
2 |
2 |
|
Частотный диапазон (синус) |
1 мкГц…80 МГц |
1 мкГц…80 МГц |
1 мкГц…120 МГц |
1 мкГц…120 МГц |
1 мкГц…300 МГц |
|
Разрешение |
1 мкГц |
1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) |
1 мкГц |
1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) |
1 мкГц (1 мкГц – 80 МГц) / 1 Гц (> 80 МГц) |
|
Погрешность установленной частоты |
2x10-5 |
1x10-6 |
2x10-5 |
1x10-6 |
1x10-6 |
|
Выходной уровень (50 Ом) |
0,1 мВ … 10 Впик (≤ 10 МГц) 0,1 мВ … 5 Впик (≤ 80 МГц) 0 … 2,5 Впик (> 80 МГц) |
-127 дБм… + 13 дБм |
0,1 мВ … 10 Впик (≤ 10 МГц) 0,1 мВ … 5 Впик (≤ 80 МГц) 0 … 2,5 Впик (> 80 МГц) |
-127 дБм… + 13 дБм |
-127 дБм… + 13 дБм |
|
Разрешение |
0,1 мВпик; 0,1 дБм |
||||
|
Постоянное смещение |
±5 В (на 50 Ом) |
- |
±5 В (на 50 Ом) |
- |
- |
|
Формы сигналов (АКИП-3410/1 и АКИП-3410/3) |
|||||
|
Меандр |
1 мкГц … 50 МГц скважность: 20 … 80 % (25 МГц), 40 … 60 % (50 МГц) |
- |
1 мкГц … 50 МГц скважность: 20 … 80 % (25 МГц), 40 … 60 % (50 МГц) |
- |
- |
|
Треугольник / пила |
1 мкГц … 10 МГц симметрия: 0,0 … 100 %, линейность: ≤ 0,1 % |
- |
1 мкГц … 10 МГц симметрия: 0,0 … 100 %, линейность: ≤ 0,1 % |
- |
- |
|
Импульс |
1 мкГц … 20 МГц время нарастания: 5 нс … 2 мс длительность: 8 нс … 1000000 с |
- |
1 мкГц … 20 МГц время нарастания: 5 нс … 2 мс длительность: 8 нс … 1000000 с |
- |
- |
|
Функциональный выход в (АКИП-3410/2, АКИП-3410/4 и АКИП-3410/5) |
|||||
|
Частотный диапазон |
- |
1 мкГц…10 МГц (разрешение 1 мкГц) |
- |
1 мкГц…10 МГц (разрешение 1 мкГц) |
1 мкГц…10 МГц (разрешение 1 мкГц) |
|
Погрешность установленной частоты |
- |
1x10-6 |
- |
1x10-6 |
1x10-6 |
|
Формы сигнала |
- |
Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC |
- |
Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC |
Синус, меандр, треугольник, импульс, синхр, экспонента, шум, DC |
|
Меандр |
- |
Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 % |
- |
Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 % |
Время нарастания/спада ≤ 50 нс скважность 0,01 %...99,99 % |
|
Импульс |
- |
Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с |
- |
Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с |
Время нарастания/спада ≤ 50 нс длительность 200 нс…20 с |
|
Импульс |
- |
1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик |
- |
1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик |
1 мВ … 10 Впик (50 Ом) разрешение 10 мВпик |
|
Погрешность установки |
- |
± (1％ от уст. ＋ 10мВпик) |
- |
± (1％ от уст. ＋ 10мВпик) |
± (1％ от уст. ＋ 10мВпик) |
|
Постоянное смещение |
- |
± 5 Впик (50 Ом); ± 10 Впик (1 МОм) |
- |
± 5 Впик (50 Ом); ± 10 Впик (1 МОм) |
± 5 Впик (50 Ом); ± 10 Впик (1 МОм) |
|
Произвольная форма (АКИП-3410/1 и АКИП-3410/3) |
|||||
|
Частотный диапазон |
1 мкГц … 25 МГц |
- |
1 мкГц … 25 МГц |
- |
- |
|
Длина памяти |
3 … 512 тысяч точек |
- |
3 … 512 тысяч точек |
- |
- |
|
Разрешение ЦАП |
14 бит |
- |
14 бит |
- |
- |
|
Частота дискретизации |
300 МГц |
- |
300 МГц |
- |
- |
|
Память |
60 МБ (энергонезависимая память) |
- |
60 МБ (энергонезависимая память) |
- |
- |
|
Модуляции |
|||||
|
ЧМ, АМ, ФМ, ШИМ |
Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 20 кГц |
||||
|
ЧМн |
Форма несущей: синус, меандр, треугольник, СПФ Частота: 2 мГц … 1000 кГц |
||||
|
Вход внешней модуляции |
10 кОм; 0 … 20 кГц |
||||
|
Пакетный режим |
|||||
|
Формы сигналов |
Синус, меандр, треугольник, импульс, СПФ |
||||
|
Число циклов |
1 … 1000000 |
1 … 10000 |
1 … 1000000 |
1 … 10000 |
1 … 10000 |
|
Период повторения |
1 мкс … 300 с |
0,1 мс … 800 с |
1 мкс … 300 с |
0,1 мс … 800 с |
0,1 мс … 800 с |
|
Виды запуска |
Внутренний, внешний, ручной, по строб-импульсу |
||||
|
Свипирование (ГКЧ) |
|||||
|
Форма несущей |
Синус, меандр, треугольник, пила |
||||
|
Закон качания |
Линейный или логарифмический |
||||
|
Тип качания |
Прямой |
||||
|
Общие данные |
|||||
|
ЖК-дисплей |
Графический цветной (TFT, диагональ 8,9 см) |
||||
|
Напряжение питания |
220 В (± 22 В), 47~53 Гц; |
||||
|
Рабочие условия |
0…40°С, 80% |
||||
|
Рабочие условия |
USB, RS-232 (опции: GPIB, LAN) |
USB, RS-232 (опция – GPIB) |
USB, RS-232 (опции: GPIB, LAN) |
USB, RS-232 (опция – GPIB) |
USB, RS-232 (опция – GPIB) |
|
Габаритные размеры |
218 мм × 99 мм × 338 мм |
254 мм × 103 мм × 374 мм |
218 мм × 99 мм × 338 мм |
254 мм × 103 мм × 374 мм |
254 мм × 103 мм × 374 мм |
|
Масса |
2,9 кг |
3,8 кг |
2,9 кг |
3,8 кг |
3,8 кг |
|
Опции |
Опция 100 (термостатированный ОГ ±2×10-7 в год) |
||||
Комплект поставки АКИП-3410/4
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3410/4 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
