Артикул: АКИП-3207/1
|

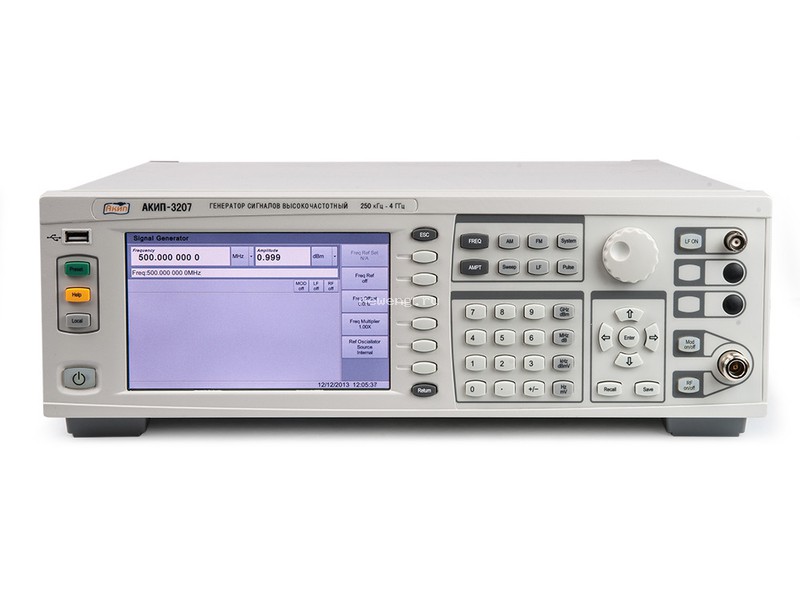

Особенности генератора ВЧ - АКИП-3207/1:
Диапазон частот 250 кГц ... 3 Г Гц АКИП - 3207/1; 250 кГц ... 4 ГГц АКИП - 3207;
Разрешение по частоте 0, 1 Гц;
Выходной уровень: - 127 дБм ... 13 дБм;
Разрешение по амплитуде: 0,01 дБм;
Фазовый шум: < >
Внутренняя/внешняя модуляция: AM, ЧМ, ФМ, ИМ;
ЖК - дисплей с диагональю 17,8 см;
Интерфейсы: LAN , GPIB , USB - Device;
Вход внеш. модулирующего сигнала.
Технические харакетристики генератора ВЧ АКИП-3207/1:
|
Параметр |
Значение |
|
|
АКИП - 3207 |
АКИП - 3207/1 |
|
|
ВЫХОДАЯ ЧАСТОТА |
||
|
Диапазон |
250 кГц ...4 Г Гц |
250 кГц ...3 Г Гц |
|
Дискретность установки |
0,1 Гц |
|
|
Погрешность установки |
± 1 ×10-7 (есть вход внеш. о порной частоты 10 МГц) |
|
|
Нестабильность |
± 1 ×10-6 / год; ± 1 ×10-6 / 0 ̊С...45 ̊С |
|
|
ВЫХОДНОЙ УРОВЕНЬ |
||
|
Диапазон |
минус 127 ...13 дБм |
|
|
Разрешение |
0,01 дБ |
|
|
Погрешность установки |
< > |
|
|
ВЧ выход |
N тип, 50 Ом |
|
|
КСВН |
< > |
|
|
Плотность фазовых шумов |
< > |
|
|
Паразитная ЧМ |
≤ 30 Гц (несущая 1 ГГц полоса 0,3...3,0 кГц） |
|
|
Гармоники несущей |
< > |
|
|
Негармонические составляющие |
< > |
|
|
АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) |
||
|
Глубина модуляции |
0 ... 100 % (разрешение 0,1 %) |
|
|
Частота модуляции |
20 Гц ... 20 кГц (разрешение 1 Гц) |
|
|
Искажение |
< > |
|
|
ЧАСТОТНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) |
||
|
Девиация частоты |
20 Гц ... 100 кГц (разрешение 1 Гц) |
|
|
Частота модуляции |
20 Гц ... 80 кГц (разрешение 1 Гц) |
|
|
Искажение |
< > |
|
|
ФАЗОВАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) |
||
|
Девиация фазы |
0 ... 10 рад ( F мод < > |
|
|
Разрешение |
0,01 рад |
|
|
Частота модуляции |
300 Гц ... 20 кГц |
|
|
Искажение |
< > |
|
|
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ВНУТР./ ВНЕШ.) |
||
|
Подавление в паузе |
＞ 60 дБ |
|
|
Время нарастания/спада |
< > |
|
|
Длительность импульса |
400 нс ...500 мс (разрешение 100 нс) |
|
|
Период следования |
40 мкс ... 2 с (разрешение 100 нс) |
|
|
Частота меандра |
0,5 Гц...1,0 МГц (разрешение 0,1 Гц) |
|
|

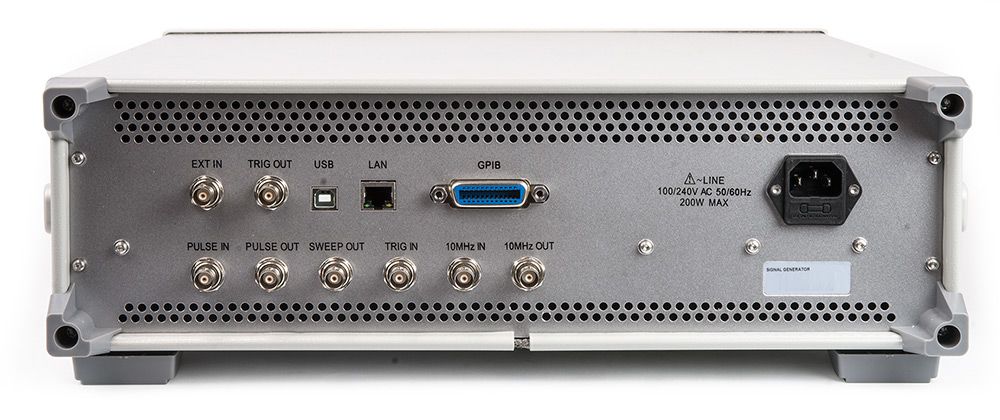

ВХОДЫ/ВЫХОД |
||
|
Выход ОГ |
10 МГц, > 0,35 Вскз (BNC, 50 Ом) |
|
|
Вход ОГ |
10 МГц, 0,5 ... 2 Вскз (BNC, 50 Ом) |
|
|
ОБЩИЕ ДАННЫЕ |
||
|
ЖК-дисплей |
Диагональ 17,8 см, разрешение: 800 х 480 точек |
|
|
Напряжение питания |
100 – 240 В (автовыбор), 47,5 ~52,5 Гц; |
|
|
Потребляемая мощность |
Не более 50 В |
|
|
Рабочая температура |
0...40 °С |
|
|
Интерфейсы |
LAN, GPIB, USB-Device |
|
|
Габаритные размеры |
410 × 130 × 400 мм (ШхВхГ) |
|
|
Масса |
10 кг |
|
Комплект поставки АКИП-3207/1
|
№ |
Наименование |
Количество |
|
1 |
Генератор ВЧ АКИП-3207/1 |
1 |
|
2 |
Кабель питания |
1 |
|
3 |
Руководство по эксплуатации |
1 |
|
4 |
Руководство по программированию |
1 |
|
