| ЦЕНА: 336 050 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: WW1072
|

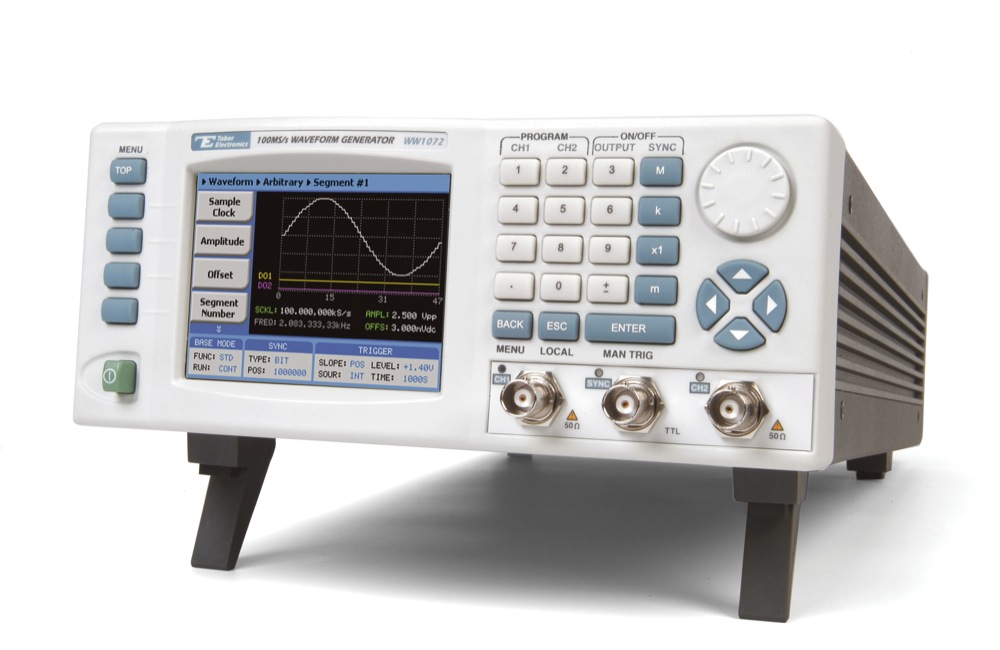

Краткие характеристики генератора WW1072:
Диапазон частот (синус, меандр): 0,1 мГц – 50 МГц; 100 МГц (выход дискретизатора
Расширенный диапазон частот для сигналов произвольной формы
2 выходных канала
Разрядность ЦАП 14 бит
Амлитуда 10 Впик на нагрузке 50 Ом
Частота дискретизации 100 МГц
Память 1 Мб (опция 2 Мб)
Режим последоват. формирования произв. сигнала из разл. сегментов с возможностью циклического повторения сегмента в последоват-ти
Большой цветной ЖК дисплей (диагональ 3,5 дюймов)
Различные виды модуляции: АМ, ЧМ, ФМн, ЧМн; ИМ, ГКЧ; 3D; IQ
ПО ArbConnection для формирования сигнала произвольной формы
Поддержка синхронной работы нескольких генераторов
Интерфейсы ДУ: USB, LAN, GPIB
Технические характеристики генератора WW1072:
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ |
Количество каналов |
2 |
|
Виды выходного сигнала |
Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение |
|
|
Выходной пиковый уровень на нагрузке 50 Ом |
10 мВ – 10 В |
|
|
Погрешность уст. частоты |
(±1x10-6 ) |
|
|
Постоянное смещение |
± 4,5 В |
|
|
СИНУСОИДА |
Частотный диапазон |
0,1 мГц – 50 МГц; 100 МГц (выход дискретизатора |
|
Погрешность установки уровня на 1 кГц |
±1% |
|
|
Неравномерность АЧХ |
±1% до 1 МГц |
|
|
±5% до 25 МГц |
||
|
±20% до 50 МГц |
||
|
Коэффициент гармоник (выходной сигнал 1 В) |
£-50 дБн до 1МГц |
|
|
<-45 > |
||
|
<-35 > |
||
|
<-22 > |
||
|
МЕАНДР |
Диапазон частот |
0,1 мГц – 50 МГц |
|
Время нараст./спада |
10 нс |
|
|
ИМПУЛЬС |
Диапазон частот |
0,1 мГц – 50 МГц |
|
Перестраиваемая длительность, фронт |
0-99,9% от периода (каждый параметр устанавливается отдельно) |
|
|
Задержка |
До 20 с |
|
|
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ |
Диапазон частот |
0,1 мГц – 6,25 МГц |
|
Полоса шумового сигнала |
25 МГц |
|
|
ПРОИЗВОЛЬНАЯ ФОРМА |
Диапазон частот |
Определяется используемой частотой дискретизации |
|
Частота дискретизации и объем памяти |
100 мГц…100 МГц; 1 Мб (опция 2 Мб) |
|
|
Разрешение по вертикали |
14 бит |
|
|
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ |
Количество сегментов |
До 2048 |
|
Количество повт. сегментов |
До 1 миллиона |
|
|
Мин. длительность сегмента |
1 мкс |
|
|
МОДУЛЯЦИЯ |
Виды модуляции |
АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ |
|
Несущая |
Любое колебание |
|
|
Модулирующая |
Частота: до 100 кГц. Форма: любая |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры; масса |
212 x 88 x 415 мм; 3 кг |
Комплект поставки WW1072
|
№ |
Наименование |
Количество |
|
1. |
Прибор |
1 |
|
2. |
Документация |
1 |
|
3. |
Шнур питания |
1 |
|
4. |
Программное обеспечение |
1 |
|
