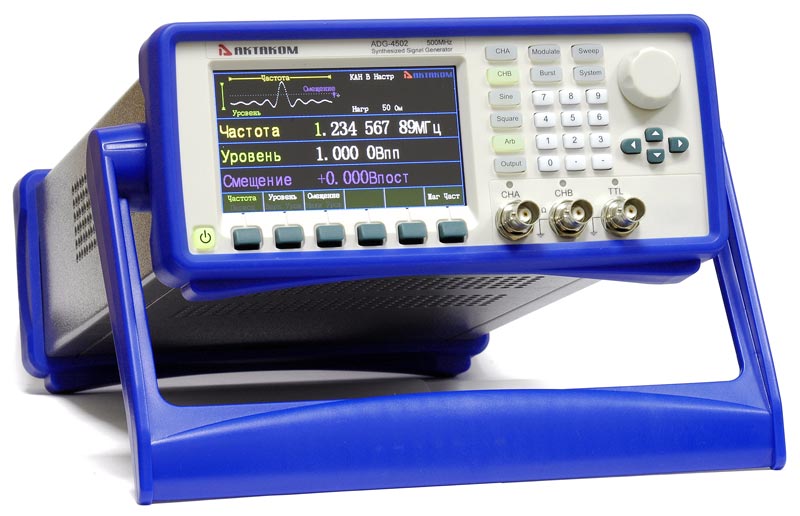

Первый канал прибора представляет из себя радиочастотный генератор с фазовой автоподстройкой частоты ФАПЧ. В нем можно генерировать синусоидальный сигнал в диапазоне частот 1 мкГц ... 500 МГц. Кроме того, в этом же канале прибор позволяет генерировать и прямоугольную форму сигнала, хотя и в существенно меньшей полосе (1 мкГц ... 80 МГц). Диапазон нормируемых уровней выходного сигнала для этого канала составляет от -127 дБм до +13 дБм. Также в этом канале доступны режимы аналоговых и цифровых модуляций АМ, ЧМ, ЧМн, ФМн; имеется возможность свипирования (режим качания) по частоте и формирования пачек импульсов.
Второй канал по своим возможностям - это функциональный НЧ генератор с рабочим диапазоном от 1 мкГц до 10 МГц. Он построен по технологии цифрового синтеза DDS. В нем возможно получение 8 сигналов специальной формы (например: синусоидальной, прямоугольной, пилообразной, импульсной, экспоненциальной и шумовой формы сигнала), а также кардиосигнала и напряжения постоянного тока. Выходной импеданс может быть установлен, как высокий или 50 Ом. На импедансе 50 Ом размах амплитуды сигнала может быть установлен от 2 мВ до 20 В с возможностью задания смещения.
Генератор сигналов ADG-4502 имеет высокую стабильность опорного генератора (±1 ppm), отличные параметры по точности установки параметров, низкий уровень гармонических искажений и шумов, что позволяет формировать сигналы с высокой точностью.

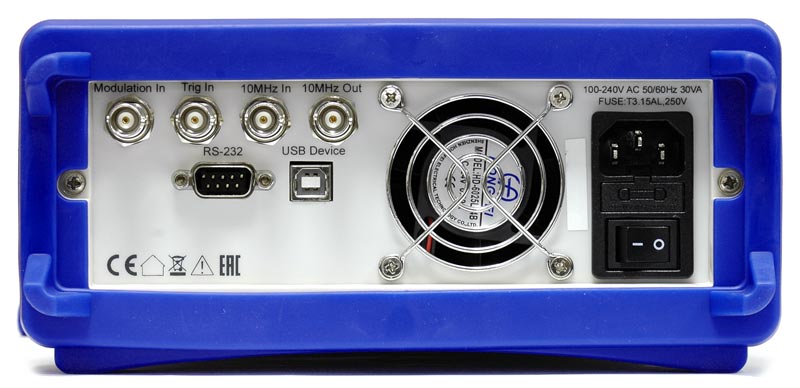

На задней панели генератора сигналов Aktakom ADG-4502 расположены разъемы входов и выходов опорного генератора 10 МГц, вход внешней модуляции. Вход для внешнего запуска и выход TTL уровня для РЧ-канала вынесен на переднюю панель.
Там же расположены интерфейсы RS-232 и USN, через которые приборы могут дистанционно управляться посредством SCPI-команд. Генератор ADG-4502снабжен графическим дисплеем с диагональю 11 см и поддержкой отображения формы сигнала.
Генератор сигналов ADG-4502 обладает следующими отличительными особенностями:
Два независимых канала: ВЧ и НЧ
Технология прямого цифрового синтеза (DDS) и ФАПЧ (PLL)
Высокая стабильность опорного генератора 1 ppm
Низкий уровень искажений
Режимы модуляции АМ, ЧМ, ЧМн, ФМн
Режим пачек импульсов (пакетный режим)
Режим качания частоты (свипирование)
8 видов форм сигналов (канал B)
Интерфейсы USB-device, RS-232
Технические характеристики радиочастотного генератора сигналов Актаком ADG-4502:
| Параметр | Значение | |
| КАНАЛ A | ||
| Частотные характеристики | ||
| Диапазон | Синусоидальный | 1 мкГц ... 500 МГц |
| Прямоугольный | 1 мкГц ... 80 МГц | |
| Разрешение | ≤80 МГц | 1 мкГц |
| >80 МГц | 1 Гц | |
| Стабильность | ≥ 1,0 кГц | ±1 ppm |
| < > | ±50 ppm | |
| Выходной уровень (синусоидальный сигнал) | ||
| Диапазон | -127 дБм ... +13 дБм -127 дБм ... -117 дБм (тип.) |
|
| Разрешение | 0,1 дБ | |
| Погрешность установки | ≤300 МГц, -105 дБм ... +13 дБм | ±1,0 дБм |
| ≤500 МГц, -80 дБм ... +13 дБм | ±1,5 дБм ±1,0 дБм |
|
| ≤500 МГц, -100 дБм ... -80 дБм | ±2,5 дБм ±1,5 дБм |
|
| КСВН | выходной уровень ≤0 дБм | < > |
| Синусоидальный сигнал | ||
| Гармонические искажения | выходной уровень ≤4 дБм | <-33 > |
| Негармонические искажения | выходной уровень ≤4 дБм, девиация ≤5 кГц | <-40 > |
| Уровень субгармоник | выходной уровень ≤4 дБм | <-40 > |
| Модуляционный шум | полоса 0,3 ... 3 кГц, СКЗ < > | <100 > |
| Прямоугольный сигнал | ||
| Время нарастания / спада | ≤15 нс | |
| Выброс | ≤5% | |
| Модуляции | ||
| Тип | АМ, ЧМ, ЧМн, ФМн | |
| Внешняя модуляция | Частота | DC ... 10 кГц |
| Уровень | ±2,5 В | |
| Свипирование по частоте | ||
| Закон | линейный, логарифмический | |
| Время свипирования | ≤80 МГц, линейный | 1 мс ... 800 с |
| ≤80 МГц, логарифмический | 100 мс ... 800 с | |
| Шаг свипирования | ≤80 МГц, линейный | 50 мс ... 10 c |
| Режим пачек импульсов | ||
| Количество импульсов | 1 ... 10000 | |
| Период запуска | 0,1 мс ... 800 c | |
| КАНАЛ B | ||
| Частотные характеристики | ||
| Диапазон | 1 мкГц ... 10 МГц | |
| Разрешение | 1 мкГц | |
| Стабильность | ≥ 1,0 кГц | ±1 ppm |
| < > | ±50 ppm | |
| Формы сигнала | ||
| Тип | синусоидальный, прямоугольный, пилообразный, импульсный, кардиосигнал, экспоненциальный, шумовой, напряжение постоянного тока | |
| Прямоугольный сигнал | Время нарастания | ≤50 нс |
| Коэффициент заполнения | 0,01% ... 99,99% | |
| Импульсный | Время нарастания | ≤50 нс |
| Длительность импульса | 20 нс ... 20 с | |
| Пилообразный | Симметрия | 0,0% ... 100,0% |
| ХАРАКТЕРИСТИКИ ВЫХОДА | ||
| Амплитуда | 50 Ом | 1 мВпп ... 10 Впп |
| Высокий импеданс | 2 мВпп ... 20 Впп | |
| Смещение | 50 Ом | ±5 Впик AC+DC |
| Высокий импеданс | ±10 Впик AC+DC | |
| Разрешение | 5 мВпп | |
| Погрешность | ±(1% Uустан. + 10 мВпп) | |
| Неравномерность АЧХ | ±0,5 дБ | |
| ОСНОВНЫЕ ХАРАКТЕРИСТИКИ | ||
| Питание | AC 100 В ...240 В, 50 (1±10%) Гц | |
| Потребляемая мощность | 40 ВА | |
| Габаритные размеры | 254×103×374 мм | |
| Масса | 4,2 кг | |
| № |
