Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм)
Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек
Формирование выходного сигнала с гармониками (до 8-й гарм.)
Режимы модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst)
Режим свипирования: частота (ГКЧ) и амплитуда
Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала)
Возможность редактирования СПФ без подключения к ПК
Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032)
Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.
Интерфейсы USB (2), LAN, (опция - GPIB)
Возможность сохранения и загрузки данных с USB-flash
Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek)
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: AFG-73031, AFG-73032, AFG-73021, AFG-73022

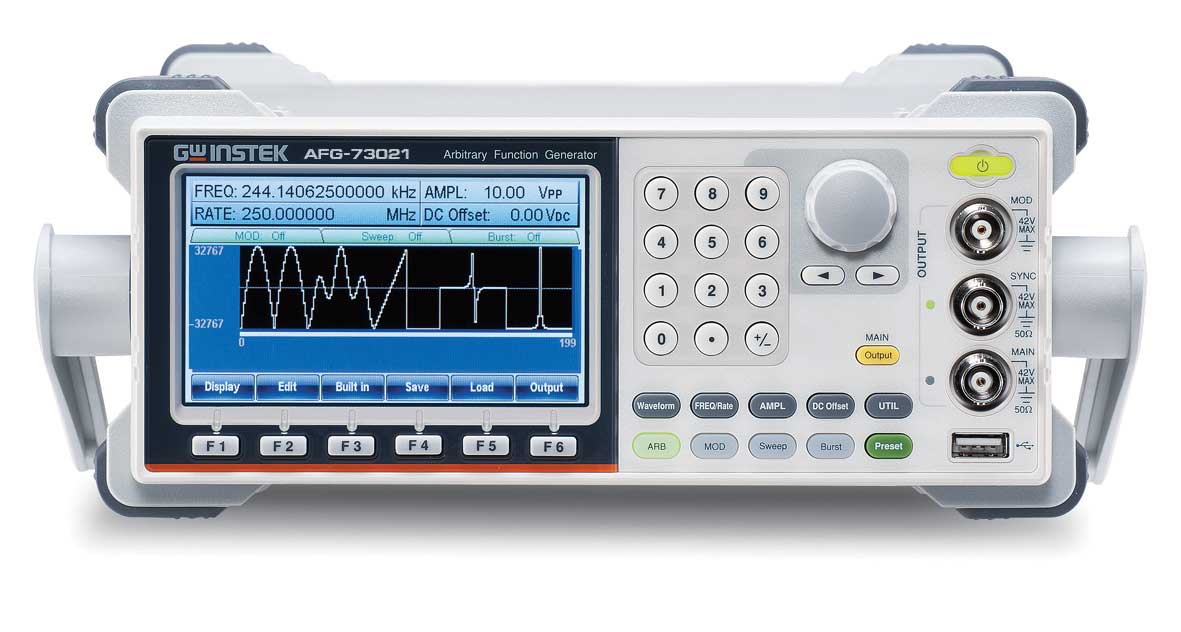

Технические характеристики генератора сигналов AFG-73021
Количество каналов
1
Частотный диапазон ОТ
1 мкГц
Частотный диапазон ДО
20 МГц
Опорный генератор (погрешность установки частоты)
±1×10-6
Выходной уровень (минимум)
1 мВпик-пик
Выходной уровень (максимум)
10 Впик-пик
Выходной импеданс (Ом)
50
ЦАП (бит)
16
Память (СПФ)
8 МБ
Виды модуляции
АМ, ЧМ, ФМ, ШИМ, ЧМн
ГКЧ
да
BURST Пакетный режим
да
Экран (см, разрешение)
TFT, 480 х 272, 11 см
Особенности
в комбинации с лабораторным источником питания постоянного тока (каскадное подключение), обеспечит уровень выходного напряжения (AC-DC) до значений +42 В или -42 В. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов) дискретизация до 250 МГц. Возможность редактирования СПФ без подключения к ПК. Возможность объедения до 6 генераторов (макс. до 6 синфазных каналов). Реконструкция внешних сигналов. Программное обеспечение для формирования сигналов | произвольной формы
