Тип оборудования: Устройство определения фазы и фидера
Производитель: СКБ ЭП
Модель: ILF G2
Гарантия: 2 года
Описание устройства ILF G2:
Устройство ILF G2 предназначено для получения информации о том, к какой фазе и к какому фидеру низковольтной сети подключены потребители. Благодаря ILF G2 пользователи могут получить детальную информацию о подключении потребителя низковольтной сети.

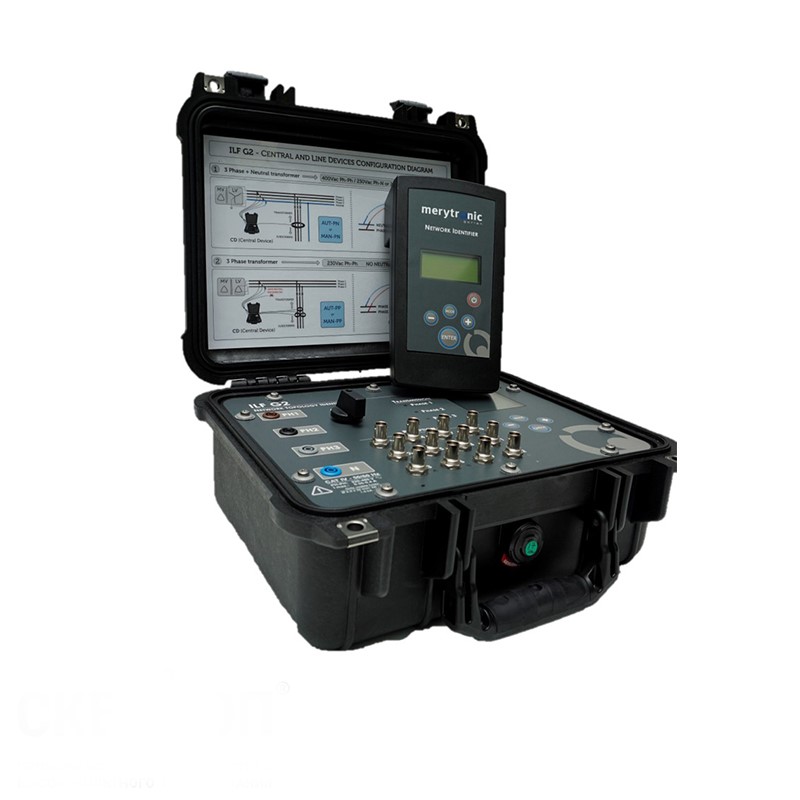

Данный прибор состоит из двух устройств: центрального и линейного. При идентификации сети устройства обмениваются информацией для определения фазы и фидера.
Примечание: Компания СКБ ЭП является официальным эксклюзивным представителем устройств компании-производителя, сами приборы разработаны и произведены в Испании компанией Merytronic.

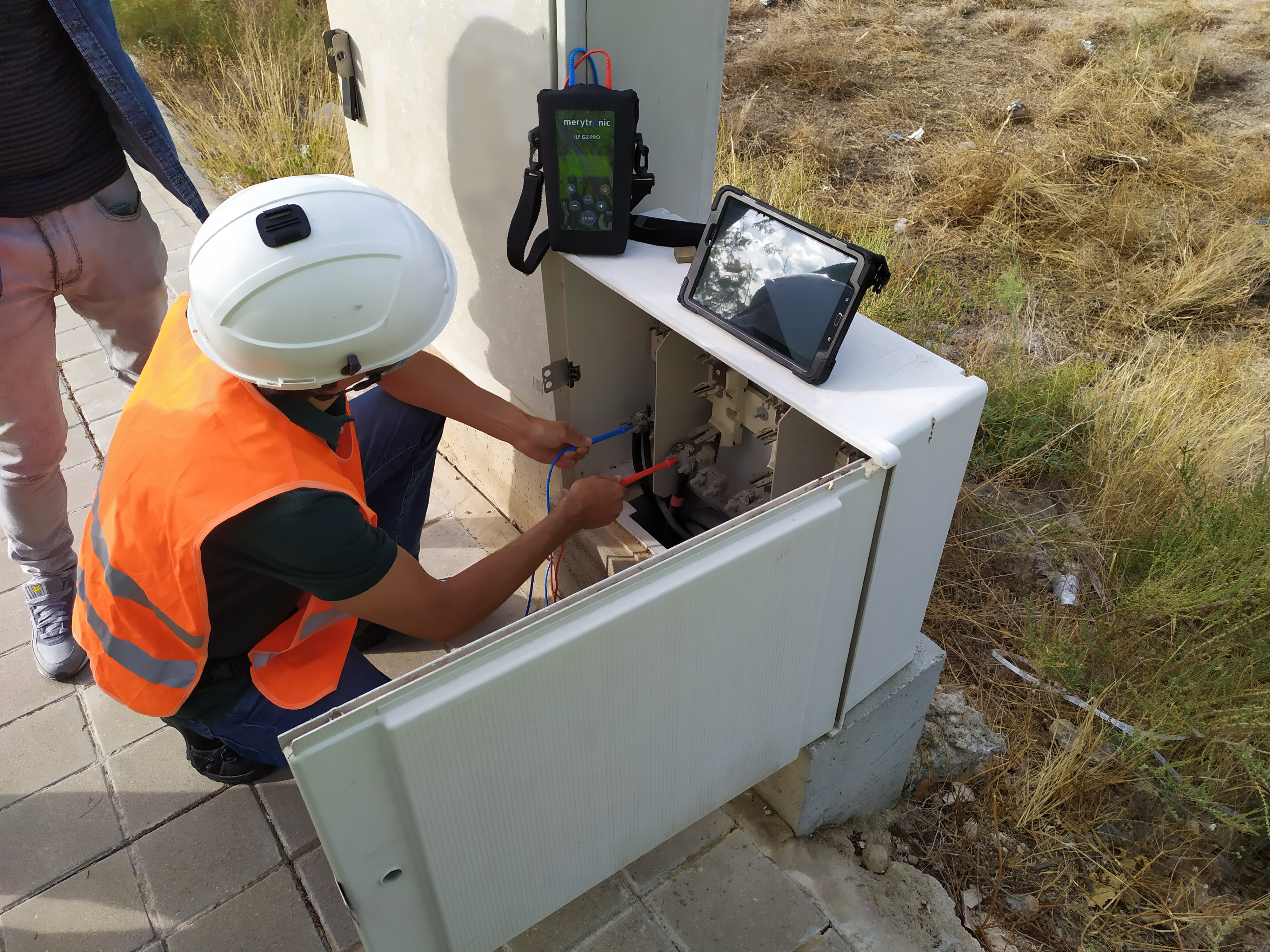

Возможность работы без обесточивания сети

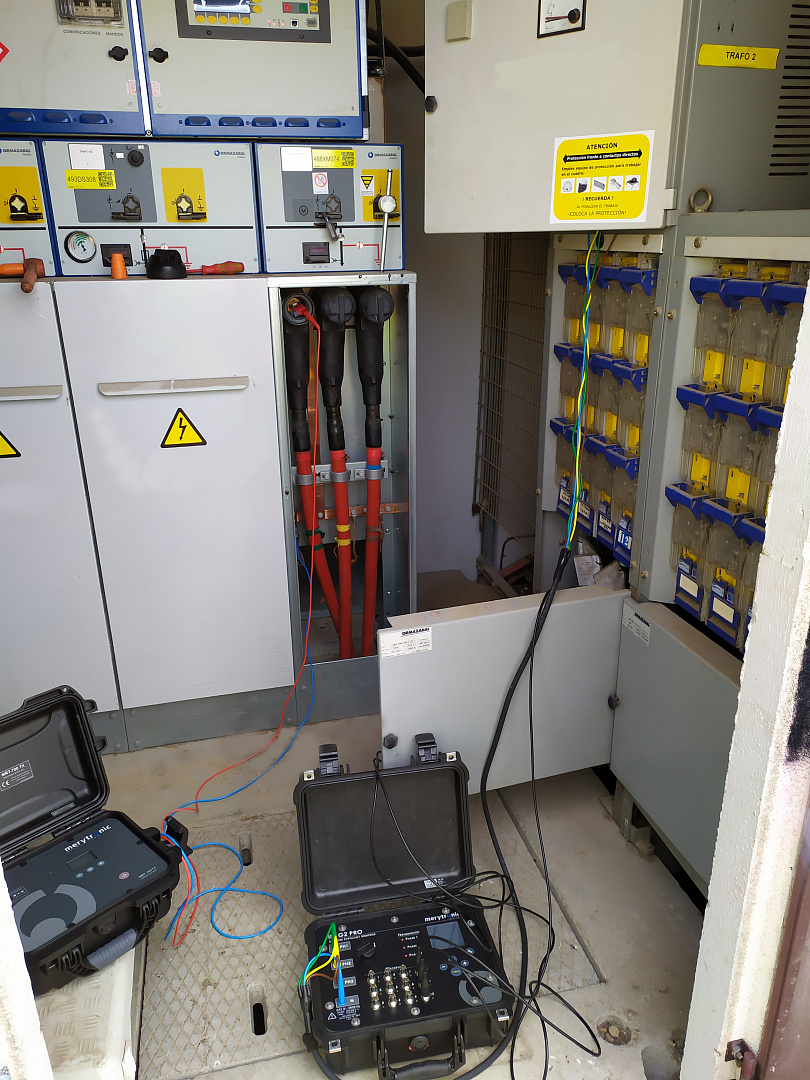

ILF G2 – это индикатор фазы и фидера нового поколения, который позволяет работать в низковольтной сети, находящейся под напряжением. При работе с данным устройством нет необходимости обесточивать сеть, эта система позволяет быстро, удобно и безопасно для пользователя проводить анализ распределительной сети и получать необходимую информацию о ней.
Специальные режимы работы
Для работы с устройством ILF G2 существует два специальных режима работы: автоматический и ручной. Изначально центральное и линейное устройства работают в автоматическом режиме, который не требует внесения дополнительных настроек. В некоторых случаях, например, из-за особенностей распределительной сети, сигналы центрального устройства могут не дойти до той точки сети, где подключено линейное устройство. В таком случае невозможно будет идентифицировать эту сетевую точку в автоматическом режиме, и необходимо использование ручного режима для полного контроля процесса идентификации пользователем.
Дополнительные возможности с использованием технологии Bluetooth и специального приложения GridGIS
Для облегчения сбора данных при идентификации сети линейное устройство прибора ILF G2 оснащено Bluetooth. Также пользователи могут ускорить сбор, хранение и передачу данных при помощи приложения GridGIS Connect (дополнительная комплектация). Использование приложения сокращает временные затраты, и при передаче данных нет необходимости переписывать полученную информацию вручную.
Приложение GridGIS Connect:
Расстояние более 1 км
Данный прибор позволяет определять фазу и фидер у потребителя на достаточно большом расстоянии.
В зависимости от конфигурации сети расстояние до конечного пользователя может быть более 1 км.
Легкость в работе и малые габариты Центральное устройство весит 4 кг, а каждое линейное устройство - всего 0,75 кг, что делает прибор ещё более удобными в использовании и лёгким при транспортировке.
Отличительными особенностями устройства являются минимальное количество настроек, быстрое подключение к сети, автоматическая оценка состояния подключения.
Высокая степень защищённости и соответствие требованиям безопасности
Сетевые идентификаторы Merytronic соответствуют директиве ЕС по радиооборудованию 2014/53/EU, директиве ЕС по низковольтному электрооборудованию 2014/35/UE и директиве ЕС по ограничению использования опасных веществ 2011/65/UE. Оборудование разработано для использования как внутри, так и снаружи помещений, включая влажные помещения, так как центральное устройство имеет степень защиты IP 65, а линейное устройство имеет степень защиты IP 54 в соответствии со стандартом IEC 60529.
Доступен в двух модификациях: ILF G2 и ILF G2 Pro:
|
|
ILF G2 |
ILF G2 Pro |
|
Возможное количество уровней в сети для подключения |
1 |
4 |
|
Приложение GridGIS Connect входит в комплект поставки |
- |
+ |
|
Количество трансформаторных подстанций, которые можно идентифицировать единовременно |
8 |
99 |
|
Функция прерывания идентификации |
- |
+ |
Эксплуатация в любых погодных условиях
Диапазон температуры эксплуатации от -10 °С до +55 °С позволяет работать с устройством в разных погодных условиях.
Технические характеристики прибора для определения фазы и фидера ILF G2:
|

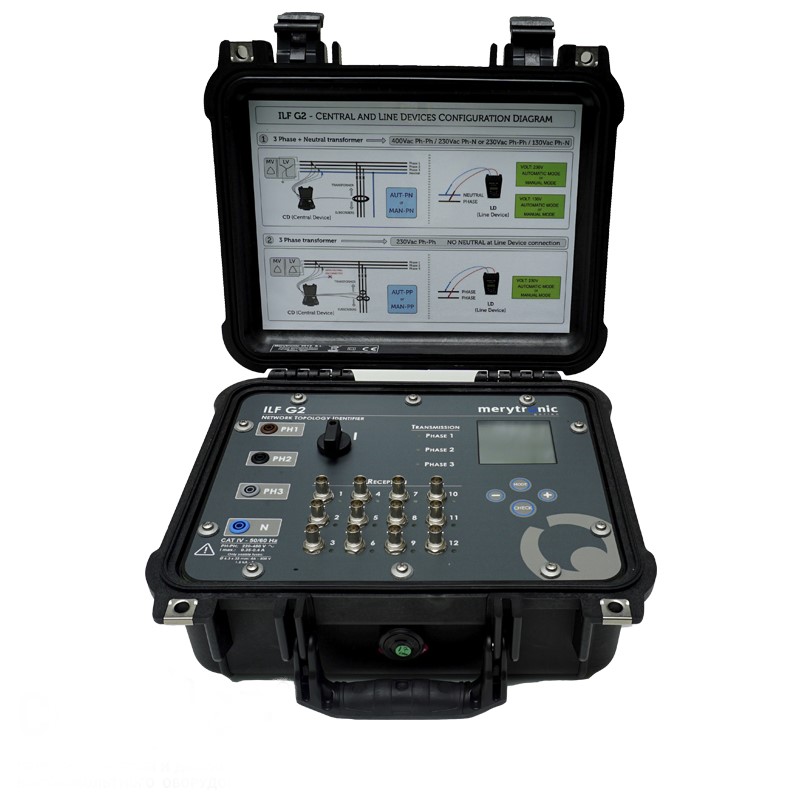

Габариты Центрального устройства |
343x327x152 мм |
|
Вес |
4 кг |
|
Степень защиты IP при работе (с подключенным кабелем питания) |
IP65 |
|
Способ информирования о результатах |
LED и графический дисплей |
|
Напряжение (Фаза-ноль) |
130-280В (АС) |
|
Напряжение (Фаза-фаза) |
220-480В (АС) |
|
Напряжение (максимальное) |
480В (АС) |
|
Максимальный ток |
0,35 А-0,40 А |
|
Частота сети (по умолчанию) |
50/60Гц ± 0,5Гц |
|
Длина соединительного кабеля |
300 см |
|
Длина кабеля катушки Роговского |
200 см |
|
Защита от короткого замыкания |
4А 6,3x32 мм предохр. класса Т |
|
Защита от ошибочного подключения |
Внутренняя |
|
Диапазон рабочих температур |
от - 20ºC до +60ºC |
|
Частотный диапазон Bluetooth |
2,402-2,480 ГГц |
|
Выходная мощность Bluetooth |
+1,5 дБм |
|
Максимальная высота использования |
3000 м |
|
Габариты Линейного устройства |
120 x 220 x 65 мм |
|
Вес |
0,75 кг |
|
Степень защиты IP |
IP54 |
|
Способ информирования о результатах |
Графический дисплей |
|
Батарейки |
4x1.5 В AA (6 В DC) |
|
Напряжение (Фаза-ноль) |
90-265 В (AC) |
|
Напряжение (максимальное) |
480 В (AC) |
|
Частота сети (по умолчанию) |
50/60Гц ± 0,5Гц |
|
Длина соединительного кабеля |
180 см |
|
Защита от короткого замыкания |
16A 6,3x32 мм предохр. класса F |
|
Защита от чрезмерно высоких температур |
Внутренняя |
|
Диапазон рабочих температур |
от - 10ºC до +55ºC |
|
Частотный диапазон Bluetooth |
2,402-2,480 ГГц |
|
Выходная мощность Bluetooth |
+1,5 дБм |
|
Максимальная высота использования |
2000 м |
|
Гарантия |
2 года |
|
Язык интерфейса |
Английский |
Комплект поставки ILF G2:
|
