Прибор для идентификации фазы PIL 8 Phasenlux

Тип оборудования: прибор для идентификации кабеля и фазы

Производитель: Seba KMT, Германия
Серия: SEBA Phasenlux
Модель: SEBA PIL 8 Phasenlux

Описание: Прибор для для определения фазы

Гарантия на прибор PIL 8: 1 год.

Прибор PIL 8

При идентификации фазы в кабелях среднего напряжения в VDE 0105 Teil 1 (EN 501110 - 1) указано на то, что необходимо предпринять другие меры безопасности, если на конце кабеля вместе предписанным коротким замыканием нужно отключить и заземление.

С помощью прибора для идентификации фазы PIL 8 сейчас появилась возможность оставлять короткое замыкание и заземление и, несмотря на это, идентифицировать отдельную фазную жилу. Ячейка или шкаф подключения, в которой или в котором, оканчивается монтируемый кабель может оставаться закрытой.

Прибор PIL 8 использует следующий метод:

Прибор для определения фазы Phasenlux работает с тремя транссиверными клещами, которые без соединительных проводов могут быть замкнуты вокруг короткозамкнутого фазного проводника. (питания не требуется).

На месте подключения кабеля через генератор звуковой частоты, питаемый от батареи, в кабель подается ток звуковой частоты. Этот ток звуковой частоты наводит в транссиверных клещах напряжение, которое выпрямляется, и заряжает конденсатор. В транссиверных клещах находится небольшой генератор звуковой частоты, который при подаче постоянного напряжения издает сигнал звуковой частоты с обозначением фазы.

Находящийся на месте подключения генератор звуковой частоты становится приемником и показывает сигнал от транссиверных клещей.

Технические характеристики прибора для идентификации фазы PIL 8 Phasenlux

Комплект поставки прибора PIL 8:

• генератор-приемник PIL 8 - 1шт.
• набор кабелей VL 83 - E - 1шт.
• транссиверные клещи PIZ 50 - 3шт.
• чемодан на алюминиевой основе PIK 8 - 1шт.

Дополнительные принадлежности:

• для каждого следующего измерения участков ( возможно 3 ) на каждый по 3 шт. транссиверные клещи PIZ 50

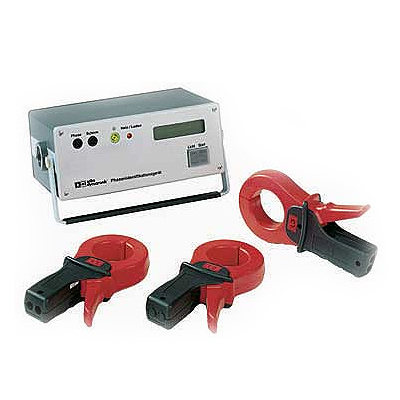

Прибор для определения фазы PIL 8
