Тип оборудования: Мобильная система локализации кабельных повреждений
Производитель: Megger
Модель: STX40
Гарантия: 1 год

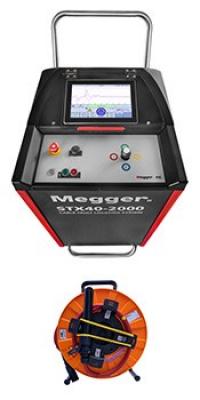

Описание мобильной системы STX40:
STX40 - единственный прибор, предлагающий 7 методов локализации повреждений:
Создан для использования в сложных полевых условиях
Для возможности использования в полевых условиях мобильные системы локализации кабельных повреждений должны удовлетворять самым высоким требованиям. Приборы должны быть легкими, нечувствительными к климатическим условиям, транспортабельными на сложных грунтах и позволять работать с ними как в дождь, так и при ярком солнечном свете.
STX40 - единственный прибор в своем классе с практически безграничными возможностями использования в полевых условиях.
STX40 является устойчивым к погодным изменениям, имея класс защиты IP43, вездеходным, благодаря своему малому весу, пневмошинам и низкому центру тяжести. По сравнению со своим предшественником он стал легче на целых 80 кг.
Как следствие, использование прибора в полевых условиях на труднопроходимых местностях не является больше проблемой.
Также STX40 имеет широкий температурный диапазон применения. Неважно, в пустыне при +55°C или за Полярным кругом при -20°C, при разреженном воздухе высоко в горах или во влажных джунглях - STX40 сконструирован для любого климата.
Дисплей необычайно яркий и антибликовый, поэтому панель управления остаётся различимой даже при интенсивном солнечном свете.
Простое и современное управление посредством „вращения & нажатия“
Система STX40 далеко опередил всех своих конкурентов и предлагает простую в использовании панель управления, где управление осуществляется либо с помощью вращающейся кнопки-ручки, либо посредством сенсорного экрана. Навигация в меню четко разделена и очень понятна. Типичные шаги в процессе локализации повреждения логично последовательны.
В отличие от устаревших приборов с их огромным количеством кнопок, рычагов, автотрансформаторов, система STX40 полностью автоматизирована. Вы, как пользователь, сообщаете прибору, что хотите сделать, и прибор самостоятельно и полностью корректно настраивается. Как выбор всех рабочих высоковольтных режимов работы, так и выполнение всех высоковольтных функций происходит автоматически посредством управляемого программным обеспечением моторного переключателя. Система STX40 обеспечивает такую же комфортную работу, как
И в кабельной лаборатории с централизованным управлением: панель управления соответствует всем известной панели в электротехнической лаборатории Centrix.
Современная философия управления позволяет Вам концентрироваться непосредственно на локализации повреждений и измерении, вместо того, чтобы заниматься тонкостями управления прибором с ручным управлением. Благодаря этому затраты на обучение и инструктаж для новых сотрудников существенно снижаются.
Мы знаем от наших клиентов, что даже без специальных знаний можно в течение нескольких минут понять концепцию управления прибором и свободно с ним работать.
STX40 является единственным прибором в своем классе с моторным переключателем и с такой простой философией полной автоматизации управления.
Интеграция
STX40 идет в ногу со временем: в качестве полного пакета все необходимые компоненты для локализации повреждений интегрированы в один прочный корпус.
STX40 включает в себя рефлектометр типа Teleflex для эхо-импульсных измерений, а также блок измерения сопротивления изоляции, очень мощный высоковольтный источник постоянного напряжения, многоступенчатый генератор ударных волн для точной локализации, высокочастотный блок прожига для преобразования повреждения, а также все стандартные методы предварительной локализации. Рефлектометр является одновременно блоком управления прибором.
Философия «ящика с инструментами»
Поскольку низкоомные и высокоомные повреждения различаются по своим характеристикам, не каждый метод локализации повреждений подходит к любому виду повреждения.
Поэтому для эффективной работы необходимо, чтобы у Вашего инженера в распоряжении был не один прибор, а целый «ящик с инструментами», полный методик, функций и технологий. Только так можно в сложных условиях и прямо на месте правильно отреагировать на возникшее повреждение с возможностью выбора наиболее подходящего инструмента.
Безопасность
Безопасная эксплуатация и техника безопасности стоят для нас и наших клиентов на первом месте. Поэтому приборы компании Megger являются самыми защищенными на рынке. И STX40 не является исключением, он соответствует всем требованиям норм VDE 0104.
Благодаря мониторингу цепи заземления (F-Ohm) и контролю напряжения касания (F-U) прибор удовлетворяет наивысшим стандартам безопасности.
|
Применение |
Описание |
|
Высокое напряжение постоянного тока |
Чтобы в случае необходимости испытывать постоянным напряжением, а также в качестве дополнительного средства для преобразования повреждения и зарядки импульсного конденсатора |
|
Идентификация повреждения |
Чтобы различать различные типы повреждения и определить их вид, вспомогательными средствами являются: измерение сопротивления изоляции, а также зарядка кабеля повышающимся напряжением и измерение напряжения пробоя |
|
Предварительная локализация |
Чтобы измерить расстояние до повреждения и узнать, где начинать точную локализацию. |
|
TDR / радар (рефлектометр) |
Рефлектометрия во временной области – измерение изменений импеданса, основанное на времени отражения высокочастотных низковольтных импульсов; Компенсация, зависимая от расстояния: незаменимая технология, чтобы противодействовать экспоненциальному затуханию кабеля на очень протяженных кабелях и иметь возможность увидеть отдаленные отражения |
|
Индуктивный ARM Multishot |
Метод отражения от электрической дуги (Arc Reflection Method) – Стандартный метод измерительной техники для кабельных линий, чтобы определить расстояние до повреждения. Multishot: несколько рефлектограмм при подаче одного ударного импульса, индуктивный фильтр для наилучшего качества при получении рефлектограмм места повреждения |
|
ICE / токо-импульсный метод |
Метод развязки по току из блуждающей волны, развязка по току – практично на протяженных кабелях, кабелях с бумажной изоляцией и в случае кабелей, не поддающихся заряду |
|
DECAY |
Метод блуждающей волны, затухание напряжения – практично при повреждениях с высоким уровнем напряжения пробоя и на кабелях высокого и сверхвысокого напряжения |
|
Точная локализация |
Для магнитно-акустической точной локализации места повреждения с помощью метода совпадений («гром и молния») |
|
Преобразование повреждений |
Изменение характеристик повреждения с помощью высокого выпрямленного напряжения и высокого тока; вследствие этого возникновение электрической дуги и уменьшение импеданса в месте повреждения, чтобы определить это место другими методами |
|
Целостность наружной оболочки кабеля |
Для испытания наружной оболочки кабеля на повреждения, такие, например, как порезы, трещины, отверстия и пр.; После этого точное определение местоположения этих повреждений с помощью метода шагового напряжения. |
Технические характеристики STX40:
|
Применение |
Характеристика |
|
Испытание и высоковольтные измерения
|
|
|
Высокое напряжение |
40 кВ DC |
|
Идентификация повреждений
|
|
|
Оценка изоляции |
до 20 кВ, 100 Oм 650 MOм |
|
DC-рампа |
распознавание пробоя до 40 кВ |
|
Предварительная локализация
|
|
|
TDR / радар (рефлектометр) |
Teleflex® до 50 В Компенсация, зависимая от расстояния +22 дБ сравнение фаз |
|
индуктивный ARM Multishot |
до 32 кВ индуктивный фильтр Multishot: 15 измерений за один ARM-импульс |
|
ICE / токо-импульсный метод |
до 32 кВ |
|
DECAY |
до 40 кВ |
|
Точная локализация
|
|
|
Ударный импульс |
8 / 16 /32 кВ с 2000 Дж опционально: доп. 4 кВ с 1100 Дж Быстрая серия импульсов 3 сек при полной зарядке |
|
Преобразование повреждения
|
|
|
ВЧ прожиг |
до 40 кВ DC Макс.ток прожига до 850 мА |
|
Целостность наружной оболочки кабеля
|
|
|
Испытание оболочки кабеля |
до 20 кВ DC |
|
Точная локализация повреждений оболочки |
до 20 кВ DC тактовой частотой 0,5:1 , 1:3 , 1:4 и 1:6 |
|
