Тип оборудования: Генератор ударных волн
Производитель генераторов: Seba KMT, Германия
Серия: SWG
Модели: SWG 500, SWG 505 и SWG 1750
Описание: прибор для локализации дефектов кабелей
Гарантия на прибор SWG: 1 год.
SWG 500 / 505 / 1750 - генераторы ударных волн (Seba KMT)
Генераторы ударных волн серии SWG предназначены для локализации кабельных дефектов посредством генерирования искровых разрядов или пробоев в слабых местах кабельной изоляции. Для этого четыре импульсных конденсатора заряжаются и затем разряжаются в дефектный кабель через рабочий искровой промежуток, либо однократно.
В результате этого разряда возникает шум пробоя, который можно обнаружить на поверхности земли с помощью геофонного микрофона с усилением в звуковом приемнике/усилителе и последующей звуковой и/или оптической индикацией. Специальный приемник ударных волн (Digiphone) позволяет не только выполнять акустическую локацию, но также измеряет разницу во времени между электрическим импульсом и акустическим шумом пробоя, позволяя тем самым определять направление дефекта, например, когда кабель проложен в трубопроводе.
Генератор ударных волн SWG 500 находится в диапазоне обычных генераторов ударных волн, в котором он со своей импульсной энергией находися на нижнем уровне. Три уровня напряжения переключаются и предлагают для каждого уровня максимальную импульсную энергию.
В сочетании с прибором digiPHONE+ предлагает ударная энергия 500 Дж генератора SWG 500 совершенно достаточное решение для большинства случаев.
Самый маленький, легкий и дешевый генератор ударных волн. Его используют в тех случаях, когда высокое напряжение и мощная импульсная энергия не являются решающими критериями, а в том случае, где важными являются гибкость в использовании и портативность.

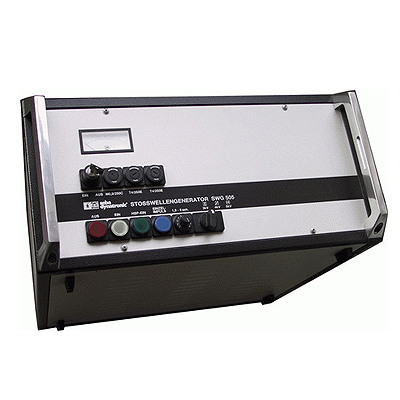

Этот генаратор ударных волн имеет уровни энергии с определенными энергиями импульсов. В сочетании с digiPHONE+ предлагает ударная энергия 500 Дж генератора SWG 505 совершенно достаточное решение для большинства случаев.
Генератор ударных волн SWG 1750 является модульным, встраиваемым импульсным генератором в различных версиях. Вследствие своих мощности и размеров генератор используется в основном в электротехнических лабораториях.
Модификации генератора SWG 1750:
Достоинства устройства:
Технические характеристики генераторов ударных волн Seba SWG 500, SWG 505 и SWG 1750:
| Модель | Напряжение, кВ | Мощность, Дж | Ток макс., мА | Емкость, мкФ | Цикл импульсов, сек. | Габариты, мм | Вес, кг |
| SWG 500 | 3 4 5 | 180 320 500 | 129 172 213 | . | 1,5...6 | 520 х 255 х 530 | 43 |
| SWG 505 | 0...2,5/5/10 0...4/8/16 | 195 500 | 185 300 | . | 1,5...6 | 520 х 280 х 530 | 47 |
| SWG 1750-C | 0...8 0...16 0...32 | 1750 1750 1750 | 210 105 53 | 54,4 13,6 3,4 | 2,5...10 | 520 х 430 х 630 | 97 |
| SWG 1750-CD (двухблочный) | 0...8 0...16 0...32 | 3500 3500 3500 | 210 105 53 | 109 27,2 6,8 | 2,5...10 | 520 х 430 х 630 520 х 270 х 410 | 99 30 |
| SWG 1750-C-4 (двухблочный) | 0...2 0...4 0...8 0...16 0...32 | 1150 1150 1750 1750 1750 | 3650 1850 210 105 53 | 566 142 54,4 13,6 3,4 | 2,5...10 | 520 х 430 х 630 520 х 430 х 460 | 104 69 |
*Технические характеристики и комплект поставки генератора могут быть изменены производителем без предварительного уведомления.
