Рефлектометр T3SP15D-BUNDLE

  • Рефлектометр T3SP15D-BUNDLE

    /images/all/3/16700/big/img_5.jpg

    jijijij

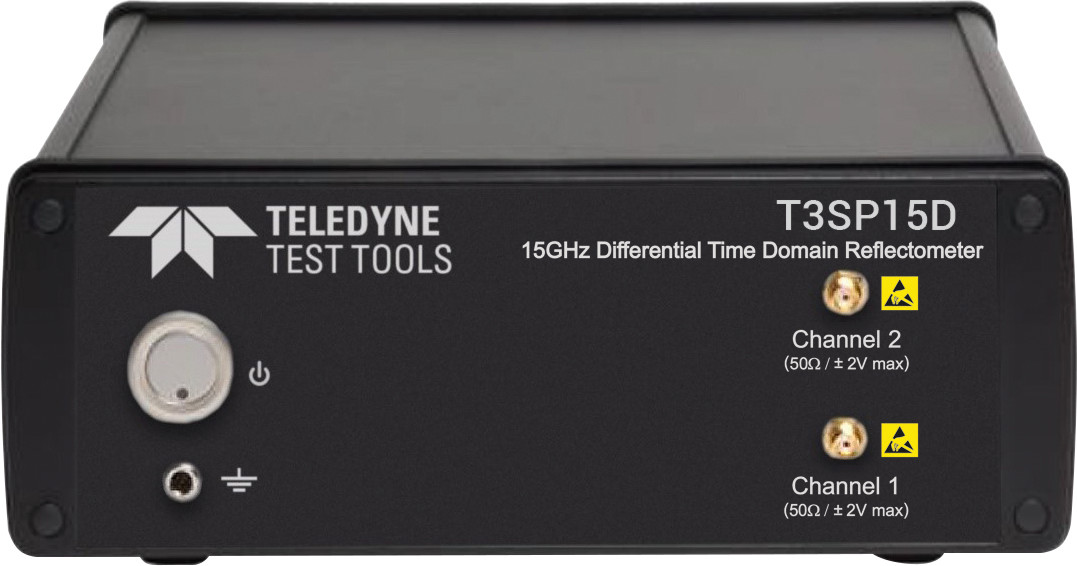

    Рефлектометр T3SP15D-BUNDLE

ЦЕНА: 2 801 468 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Teledyne LeCroy


Страна производитель: США США
Артикул: T3SP15D-BUNDLE
Бесплатная доставка
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Рефлектометр

Производитель: TELEDYNE TEST TOOLS (T3)

Модель: T3SP15D-BUNDLE

Гарантия: 1 год



Описание рефлектометра:

Компактный 2-портовый рефлектометр с поддержкой дифференциальных TDR-измерений (DTDR) в комплекте с калибровочным набором



Технические характеристики T3SP15D-BUNDLE:

  • Рабочая частота до 15 ГГц,
  • Время нарастания 35 пс (20-80%),
  • Амплитуда: 150 мВ - несимметричный выход / 300 мВ - дифференциальный выход на нагрузке 50 Ом
  • Внутренняя память 50.000 отсчетов.
  • Аппаратная защита от электростатических разрядов (ESD).
  • Измерение волнового сопротивления и однородности ЛП: локализация неоднородностей импеданса и анализ целостности сигнала (signal integrity) в линиях передачи и трактах распространения ВЧ сигналов (печатные платы, дорожки, кабели, коннекторы, переходы и пр.). Высокая точность снятия АЧХ (профиль «импеданс»/ «длина» или время), диаграмма Смита, измерение обратных потерь (dB), параметра S11. Не требует подключения к «земле», оптимальное решение для витой пары и диф. цепей. Максимальная длина измеряемого объекта до 40 метров (при частоте следования зондирующих импульсов 1 МГц), линейное разрешение ≤ 3 мм.
  • Состав: TDR (коннекторы 2,92мм), фазосогласованный соед. кабель 3,5мм (2 шт), набор мер для калибровки по методу OSL (3,5 мм: Open-Short-Load = ХХ/ КЗ/ СН), динамометрический ключ, сетевой адаптер ~220В/ 24В пост.-3А.
  • Интерфейс USB 2.0.
  • Системные требования управляющего ПК: ОС Windows 7, Windows 8, Windows 10, ОЗУ 2 ГБ, свободное место на НЖМД 25 МБ.
  • Размеры 220х 210х 82 мм.
  • Масса 2,6 кг (без батареи). Поддержка опции батарейного питания (T3SP-ACCU) и разнообразных дифференциальных пробников (T3SP-DPROBE – до 18 ГГц с регулируемым зазором наконечников, T3SP-DPROBE-F до 5 ГГц с фиксированным расстоянием 2,5мм/ 5мм).



Комплектация:

Рефлектометр T3SP15D 1 шт.
Кабель USB 1 шт.
ESD браслет 1 шт.
Кабель 3,5мм (набор из 2 штук) 1 шт.
Калибровочный набор T3SP-CALKIT-3.5MM 1 шт.
Сетевой шнур 1 шт.
Блок питания 1 шт.
Сертификат калибровки 1 шт.
Опция T3SP-DPROBE 1 шт.
Опция T3SP-BOARD 1 шт.
