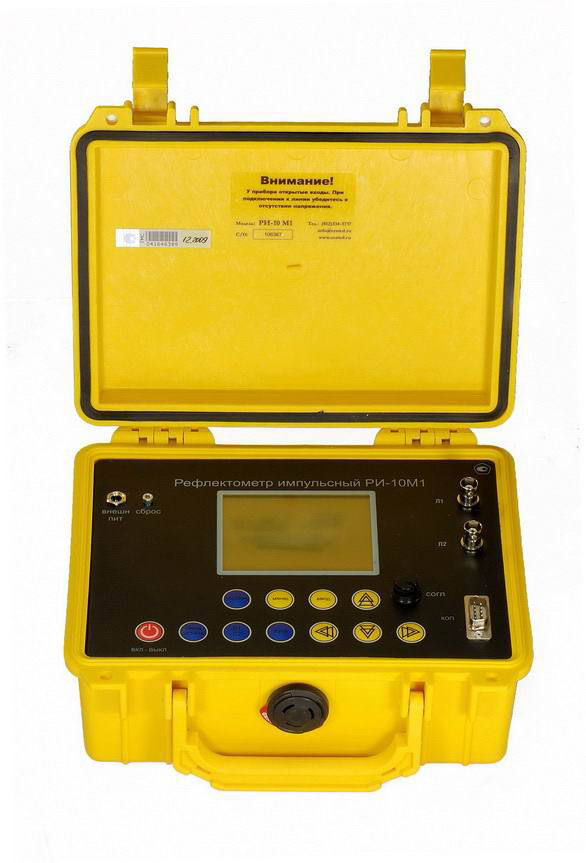

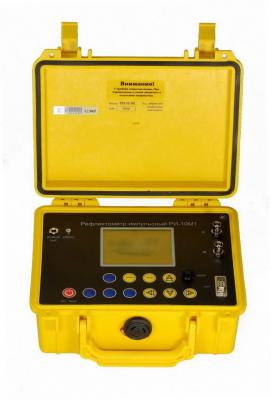

Рефлектометр РИ-10М1 "СТРИЖ"

Назначение рефлектометра РИ-10М1:

Импульсный рефлектометр РИ-10М1 является малогабаритным кабельным локатором, предназначенным для работы, как в полевых, так и стационарных условиях.

Прибор РИ-10М1 предназначен для проведения следующих основных видов измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км:

• измерение расстояний до неоднородностей волнового сопротивления или повреждения;

• измерение расстояний между неоднородностями волнового сопротивления кабеля;

• определение характера повреждений;

• определение длин кабелей;

• измерение коэффициента укорочения линии при известной ее длине;

• регистрация "битости" пар или оценка взаимного влияния линий.

Импульсный рефлектометр РИ-10М является прибором полностью заменяющими по области применения устройства типа Р5-10(13), РЕЙС-105Р, РЕЙС-205 (блок рефлектометра), АЛЬФА-ПРО и по функциональным возможностям сравним с такими зарубежными моделями как: Seba Dynatronic KABELUX 4T, digiflex T12/3, easyflex, miniflex; Riser Bond 3200,3300,3400; Metrohm E25xx, E27xx; Tempo TelScout TS90, TS100.

Особенности прибора РИ-10М1:

Пользовательский интерфейс

• отображение рефлектограмм на экране ЖКИ (с разрешением 320х240 точек) с возможностью подсветки;

• управление через меню;

• герметизированная клавиатура.

Измерение

• измерение в реальном масштабе времени;

• возможность одновременного подключения двух линий;

• максимальная дальность - до 50 км;

• разрешение по дальности - до 0.1 % от шкалы;

• цифровая установка параметров контролируемой линии и всех настроек прибора;

• цифровая индикация расстояния до любого участка рефлектограммы;

• цифровая индикация расстояния между любыми участками рефлектограммы.

Память

• энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;

• возможность просмотра на экране любой из 100 хранящихся в памяти рефлектограмм

• режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;

• встроенные календарь и часы реального времени, показания которых автоматически записываются в память вместе с рефлектограммой;

• возможность добавления/редактирования пользователем примечаний (до 40 символов) к рефлектограмме, заносимой в память.

Сервисные режимы

• режим ЛУПА - возможность детального рассмотрения любого интересующего участка рефлектограммы в реальном масштабе времени на любом из диапазонов по дальности;

• режим ТОЧКА ОТСЧЕТА - возможность измерения расстояний относительно произвольной точки отсчета;

• режим СРАВНЕНИЕ - возможность одновременного просмотра на ЖКИ двух рефлектограмм (ЛИНИЯ & ПАМЯТЬ, ПАМЯТЬ & ПАМЯТЬ);

• режим РАЗНОСТЬ -возможность просмотра на ЖКИ результата поточечного вычитания двух рефлектограмм (ЛИНИЯ - ПАМЯТЬ, ПАМЯТЬ - ПАМЯТЬ);

• режим ИЗМЕРЕНИЕ КУ - возможность быстрого и удобного подбора КУ по известной длине линии непосредственно в режиме измерения;

• встроенная ТАБЛИЦА КУ для различных типов кабелей с возможностью ее пополнения и редактирования пользователем;

• режим БИТОСТЬ ПАР - позволяет выявить ошибки кроссировки кабельных пар;

• подавление асинхронных (выбор осреднения от 2 до 128 реализаций) и синхронных (в режиме РАЗНОСТЬ) помех;

• автоматическое сохранение пользовательских настроек при выключении прибора.

Интерфейс с ПК

• возможность обмена данными с ПК;

• комплектация программным обеспечением IRView для обмена данными с ПК, архивации, анализа и печати рефлектограмм.

Общее

• питание от встроенного аккумулятора (не менее 8 часов непрерывной работы с подсветкой) или от сети переменного тока через поставляемый адаптер;

• широкий диапазон рабочих температур: от -20 °С до +40 °С;

• укладочная сумка для транспортировки и работы в полевых условиях;

• масса прибора с аккумулятором не более 2.5 кг.
