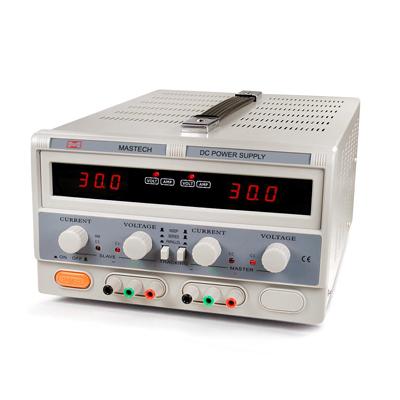

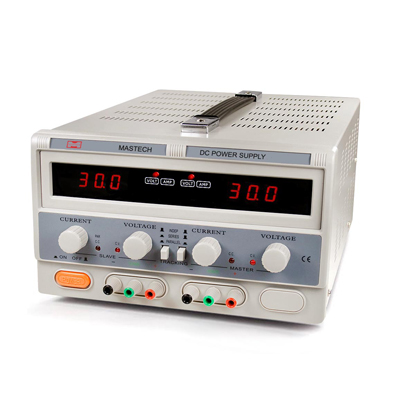

Двухканальный лабораторный блок питания Mastech HY3005C-2 обеспечивает питание электронных устройств и схем постоянным напряжением с помощью двух независимых источников тока (канала) напряжением от 0 до 30 Вольт и током нагрузки от 0 до 5 Ампер каждый. При необходимости каналы соединяются последовательно или параллельно для удвоения максимальных значений выходного напряжения или тока соответственно.
Регулировка значений осуществляется потенциометрами раздельно для каждого параметра в каждом канале. Выходные значения тока и напряжения в каждом канале контролируются на стрелочных приборах (ампер-вольметрах), одновременно использующиеся как амперметр и вольтметр в зависимости от положения кнопочных переключателей "V - I" . Погрешность измерений на этих приборах составляет не более 2,5 %.
В нижней части лицевой панели блока питания Mastech HY3005C-2 находятся выходные клеммы, с которых снимается напряжение и клемма заземления. Для каждого канала предусмотрены свои клеммы.
В источнике питания HY3005C-2 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания Mastech HY3005C-2 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
|
|
Mastech HY3005C-2 |
|
|
Выходное напряжение, В |
2 x 0 - 30 |
|
|
Выходной ток, А |
2 x 0 - 5 |
|
|
Уровень пульсаций |
по току, мА |
≤ 3 |
|
по напряжению, мВ |
≤ 0,5 |
|
|
Коэффициент влияния нагрузки, % |
по току |
≤0,2 ± 5мА |
|
по напряжению |
≤0.01 ± 5 мВ |
|
|
Коэффициент влияния напряжения питания, % |
по току |
≤ 0.2 ± 1 мА |
|
по напряжению |
≤0.01 ± 1 мВ |
|
|
Индикация значений выходного тока и напряжения |
Стрелочные приборы |
|
|
Габаритные размеры, мм |
365 х 265 х 164 |
|
|
Питание, В |
~ 220 / 110 В ± 10 % |
|
|
