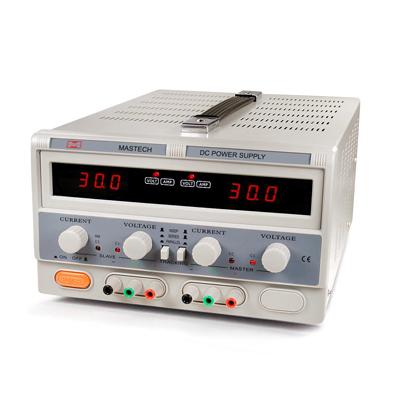

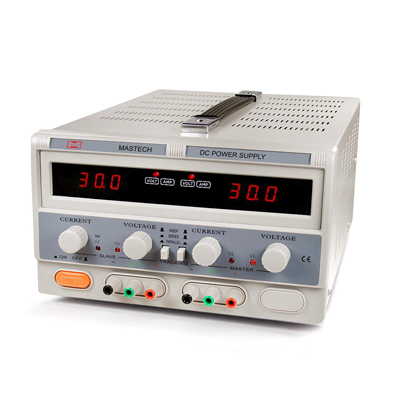

Лабораторный блок питания Mastech HY3003C-2 обеспечивает питание электронных устройств и схем постоянным напряжением с помощью двух независимых источников питания (канала) напряжением от 0 до 30 Вольт и током нагрузки от 0 до 3 Ампер каждый. При необходимости каналы соединяются последовательно или параллельно для удвоения выходного напряжения или тока соответственно.
Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для каждого параметра в каждом канале. Выходные значения тока и напряжения в каждом канале контролируются на стрелочных приборах, одновременно использующиеся как амперметр и вольтметр в зависимости от положения кнопочных переключателей "V - I" . Погрешность измерений составляет не более 2,5 %.
В нижней части лицевой панели блока питания Mastech HY3003C-2 находятся выходные клеммы, с которых снимается напряжение и клемма заземления. Для каждого канала предусмотрены свои клеммы.
В источнике питания HY3003C-2 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания Mastech HY3003C-2 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
|
|
Mastech HY3003C-2 |
|
|
Выходное напряжение, В |
2 x 0 - 30 |
|
|
Выходной ток, А |
2 x 0 - 3 |
|
|
Уровень пульсаций |
по току, мА |
≤ 3 |
|
по напряжению, мВ |
≤ 0,5 |
|
|
Коэффициент влияния нагрузки, % |
по току |
≤0,2 ± 5мА |
|
по напряжению |
≤0.01 ± 5 мВ |
|
|
Коэффициент влияния напряжения питания, % |
по току |
≤ 0.2 ± 1 мА |
|
по напряжению |
≤0.01 ± 1 мВ |
|
|
Индикация значений выходного тока и напряжения |
Стрелочные приборы |
|
|
Габаритные размеры, мм |
365 х 265 х 164 |
|
|
Питание, В |
~ 220 / 110 В ± 10 % |
|
|
