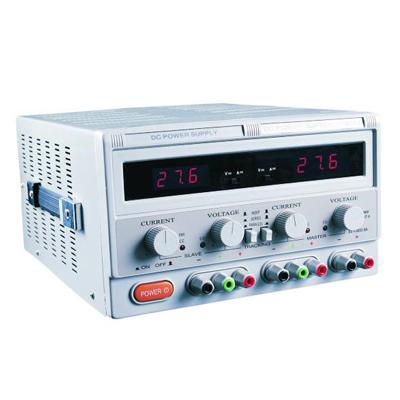

Трехканальный лабораторный блок питания Mastech HY3005-3 состоит из трех независимых каналов: первые два обеспечивают регулируемые напряжения от 0 до 30 Вольт силой постоянного тока до 5 Ампер каждый, а третий - фиксированное постоянное напряжение 5 Вольт силой тока 3 Ампера. При необходимости каналы соединяются последовательно или параллельно для удвоения выходного напряжения или тока соответственно.
Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в первом и во втором каналах. Выходные значения тока и напряжения в этих каналах контролируются на раздельных светодиодных матрицах, позволяющих индицировать три разряда значений в каждом канале. Погрешность измерений составляет не более 2 %.
В нижней части лицевой панели блока питания Mastech HY3005-3 находятся выходные клеммы, с которых снимается напряжение. Первые два канала имеют клеммы с заземляющим контактом, третий канал - без него.
В источнике питания HY3005-3 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания Mastech HY3005-3 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
|
Параметры |
Mastech HY3005-3 |
|
|
Выходное напряжение, В |
1-2 канал |
0...30 |
|
3 канал |
5 |
|
|
Выходной ток, А |
1-2 канал |
0...5 |
|
3 канал |
3 |
|
|
Уровень пульсаций |
по току, мА |
≤ 3 |
|
по напряжению, мВ |
≤ 0,5 |
|
|
Коэффициент влияния нагрузки, % |
по току |
≤0,2 ± 5мА |
|
по напряжению |
≤0.01 ± 5 мВ |
|
|
Коэффициент влияния напряжения питания, % |
по току |
≤ 0.2 ± 1 мА |
|
по напряжению |
≤0.01 ± 1 мВ |
|
|
Индикация значений выходного тока и напряжения |
Две 3х-разрядные светодиодные матрицы |
|
|
Габаритные размеры, мм |
365 х 265 х 164 |
|
|
Питание, В |
~ 220 / 110 В ± 10 % |
|
|
