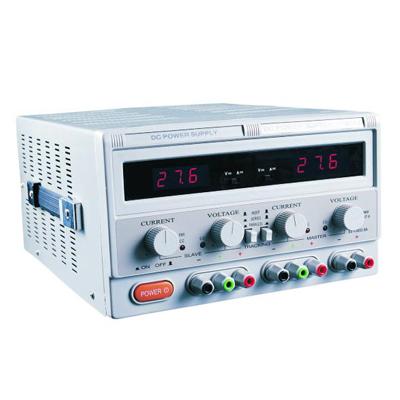

Трехканальный лабораторный блок питания Mastech HY3003-3 состоит из трех независимых каналов: первые два обеспечивают регулируемые напряжения от 0 до 30 Вольт силой постоянного тока до 3 Ампер каждый, а третий - фиксированное постоянное напряжение 5 Вольт силой тока 3 Ампера. При необходимости каналы соединяются последовательно или параллельно для удвоения выходного напряжения или тока соответственно.
В источнике питания HY3003-3 применена защита от перегрузки по току и по напряжению по каждому каналу. При срабатывании какой-либо защиты загорается соответствующий индикатор перегрузки. Для предотвращения выхода из строя прибора защита отключает вторичное напряжение канала, где сработала защита, до устранения возникшей неисправности.
В нижней части лицевой панели блока питания Mastech HY3003-3 находятся выходные клеммы, с которых снимается напряжение. Первые два канала имеют клеммы с заземляющим контактом, третий канал - без него.
Регулировка значений тока и напряжения осуществляется потенциометрами раздельно для тока и напряжения в первом и во втором каналах. Выходные значения тока и напряжения в этих каналах контролируются на раздельных светодиодных матрицах, позволяющих индицировать три разряда значений в каждом канале. Погрешность измерений составляет не более 2 %.
Питание блока осуществляется от сети переменного тока 220 Вольт. Включение и выключения источника питания Mastech HY3003-3 производится с помощью большого кнопочного выключателя с надежной фиксацией положения.
|
|
Mastech HY3003-3 |
|
|
Выходное напряжение, В |
1-2 канал |
0...30 |
|
3 канал |
5 |
|
|
Выходной ток, А |
1-2 канал |
0...3 |
|
3 канал |
3 |
|
|
Уровень пульсаций |
по току, мА |
≤ 3 |
|
по напряжению, мВ |
≤ 0,5 |
|
|
Коэффициент влияния нагрузки, % |
по току |
≤0,2 ± 5мА |
|
по напряжению |
≤0.01 ± 5 мВ |
|
|
Коэффициент влияния напряжения питания, % |
по току |
≤ 0.2 ± 1 мА |
|
по напряжению |
≤0.01 ± 1 мВ |
|
|
Индикация значений выходного тока и напряжения |
Две 3х-разрядные светодиодные матрицы |
|
|
Габаритные размеры, мм |
365 х 265 х 164 |
|
|
Питание, В |
~ 220 / 110 В ± 10 % |
|
|
