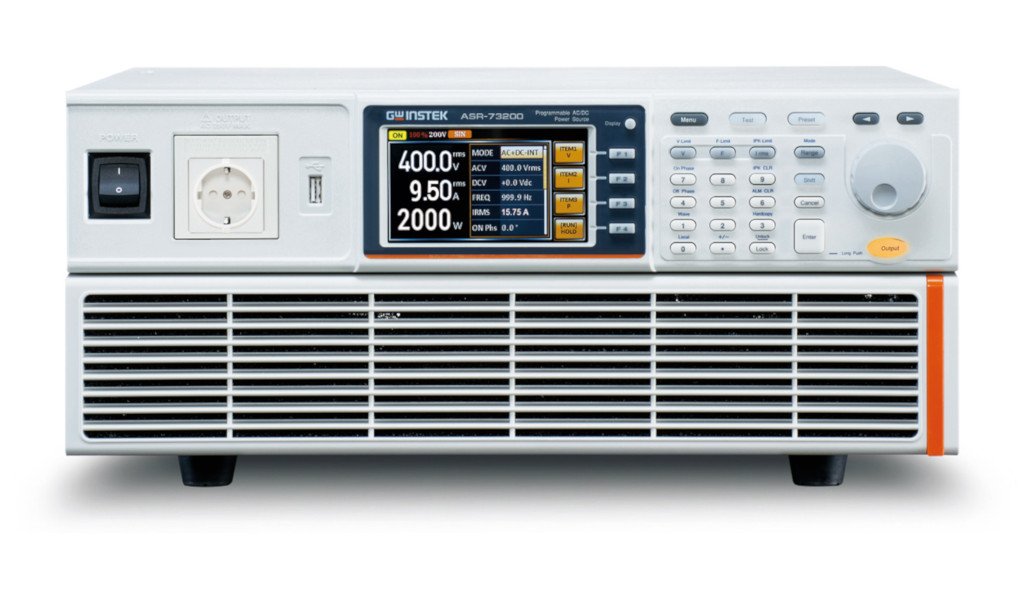

Модель

Мощность

Макс. I вых (AC/ DC)*

Макс. U вых (AC/ DC)*

Выход на перед. панели

ASR-73200

2000 ВА

10 A/ 60 Апик

400 Вскз / ±570 Впост

да (3-х конт. евророзетка)

ASR-73300

3000 ВА

15 А/ 90 Апик

400 Вскз / ±570 Впост.

да (3-х конт. евророзетка)

ASR-73400

4000 ВА

20 А/ 120Апик

400 Вскз / ±570 Впост.

да (3-х конт. евророзетка)

Характеристики

Параметры

ASR-73200

ASR-73300

ASSR-73400

режим «Формирование Uвых»

ФУНКЦИОНАЛЬНЫЙ ВЫХОД

Режим (1Ф, 2-х пр.)

АС, DC, АС+ DC

Макс. выходная мощность

2000 ВА

3000 ВА

4000 ВА

РЕЖИМ ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ VАС (1 ф 2 пр.)

Диапазон напряжений

0,1…200 В скз / 0,1…400 Вскз (диап.«100В/ 200В»)

Разрешение

0,1 В

Погрешность установки

диап. «100В»

± 1 %*Uуст. + 1В

диап. «200В»

± 1 %*Uуст. + 2В

Макс. вых. ток (скз)

диап. «100В»

20А скз

30А скз

40А скз

диап. «200В»

10А скз

15А скз

20А скз

Макс. пиковый ток

диап. «100В»

120А пик

180А пик

240А пик

диап. «200В»

60А пик

90А пик

120А пик

Коэф. мощности нагрузки (Pf)

0…1

Диапазон частот (f)

AC

40,00…999,9 Гц

AC+DC

1,0…999,9 Гц

Разрешение

0,01 Гц (в диап. 1..99,99 Гц); 0,1 Гц (в диап. 100..999,9 Гц)

Погрешность установки f

± 0,02%

Коэф. гармоник (Кг)

< ><500Гц); >< >

Время установления Uвых

≤ 100 мкс (тип.)

Нестабильность U вых

£ 0,5 % (при изм. тока нагрузки 0…100%; f=45…65 Гц)

£ 0,2 % (при изменении напряжения питания)

Диапазон нач. фазы Uвых

0…359° (при Вкл./ Выкл.)

Разрешение уст.

1°

РЕЖИМ ПОСТОЯННОЕ НАПРЯЖЕНИЕ

VDC

Диапазон напряжений

0,1…± 285 В/ 0,1…± 570 В (диап. «100В/ 200В»)

Разрешение

0,1 В

Погрешность установки

диап. «100В»

± 1 %*Uуст. + 1В

диап. «200В»

± 1 %*Uуст. + 2В

Макс. вых. пост. ток

диап. «100В»

20A

30A

40A

диап. «200В»

10A

15A

20A

Макс. пиковый ток

диап. «100В»

120A пик

180A пик

240A Пик

диап. «200В»

60A пик

90A пик

120A пик

Максимальная вых. мощность

2000 Вт

3000 Вт

4000 Вт

Нестабильность U вых

£ 0,5 % (при изм. тока нагрузки 0…100%)

£ 0,2 % (при изменении напряжения питания)

Уровень пульсаций (тип.)

1 Вскз/ 2 Вскз (диап.«100В/ 200В»)

режим «Измерение» (диап. «100 В/ 200 В»)

ПЕРЕМЕННОЕ (с.к.з) И ПОСТОЯННОЕ (Усред.) ВЫХОДНОЕ НАПРЯЖЕНИЕ (ВОЛЬТМЕТР)

Погрешность измерения*1 (45..65 Гц и DC)

СКЗ, Усред.* 2

± 0,5%*Uизм + 0,5В/ 1 В

Пиковый

± 0,7%*Uизм + 1В/ 2 В

Разрешение

0,1 Вскз; 0,1 Впик

ПЕРЕМЕННЫЙ (с.к.з) И ПОСТОЯННЫЙ (Усред.) ВЫХОДНОЙ ТОК (АМПЕРМЕТР)

Погрешность измерения

СКЗ, Усред. *3

± 0,5%*Iизм + 0,1А/ 0,25А (45-65 Гц и DC) ± 0,7%*Iизм + 0,2А / 0,1А (40…999,9 Гц)

± 0,5%*Iизм + 0,15А / 0,08А (45-65 Гц и DC) ± 0,7%*Iизм + 0,3А/ 0,15А (40…999,9 Гц)

± 0,5%*Iизм + 0,2А / 0,1А (45-65 Гц и DC) ± 0,7%*Iизм + 0,4А/ 0,2А (40…999,9 Гц

Разрешение

0,01Аскз

Пиковый *4

± 2%*Iизм +0,5А/ 0,1А (45..65 Гц и DC)

± 2%*Iизм +0,8А/ 0,4А (45..65 Гц и DC)

± 2%*Iизм +1А/ 0,5А (45..65 Гц и DC)

Разрешение

0,1Апик

ВЫХОДНАЯ МОЩНОСТЬ (ВТ, ВА, ВАР) (ВАТТМЕТР)

Пределы измерений

2000 Вт (ВА, ВАР

3000 Вт (ВА, ВАР)

4000 Вт (ВА, ВАР)

Разрешение

1 Вт ( 1 ВА, 1 ВАР)

Погрешность измерения (акт./ полн./ реакт.)

± 2%*Pизм + 2 Вт (ВА, ВАР)

± 2%*Pизм + 3 Вт (ВА, ВАР)

± 2%*Pизм + 4 Вт (ВА, ВАР)

КОЭФФИЦИЕНТ МОЩНОСТИ НАГРУЗКИ (PF)

Диапазон измерений

0,001…1,000

Разрешение

0,001

ПИК-ФАКТОР НАГРУЗКИ (СF)

Диапазон измерений

0,01…50,00

Разрешение

0,01

ГАРМОНИКИ НАПРЯЖЕНИЯ HARM U% (в реж. AC-INT 50/ 60 Гц)

Макс. число гармоник

До 40-й включительно (для основной частоты)

Предел измерения

200В / 400 В (полная шкала за 100%)

Разрешение (скз)

0,1В (0,1%)

Погрешность измерения

± 0,2 %*Uизм + 0,5 В/ 1 В (до 20-й гармоники);

± 0,3 %*Uизм + 0,5 В/ 1 В (21..40-я гармоника)

ГАРМОНИКИ ТОКА HARM I % (в реж. AC-INT 50/ 60 Гц)

Макс. число гармоник

До 40-й включительно (для основной частоты)

Предел измерения (полная шкала за 100%)

20 А/ 10 А

30 А/ 15 А

40 А/ 20 А

Разрешение (скз)

0,01 А (0,1%)

Погрешность измерения

до 20-й гарм

± 1,0 %*Iизм + 0,4А/ 0,2 А

± 1,0 %*Iизм + 0,6А/ 0,3 А

± 1,0 %*Iизм + 0,8А/ 0,4 А

21…40-я гарм

± 1,5 %*Iизм + 0,4А/ 0,2 А

± 1,5 %*Iизм + 0,6А/ 0,3 А

± 1,5 %*Iизм + 0,8А/ 0,4 А

Режим «Последовательность» (Sequence) и функция «Эмуляция» (Simulate)

РЕДАКТИРОВАНИЕ U ВЫХ

Длина 1 профиля (Seq)

до 999 шагов

Длительность шага

0,1 мс…1000 с

Состояния шага

новое значение, поддержание, качание (нараст./ спад)

Число переходов (скачков)

1…9999 или непрерывное воспроизведение

Настраиваемые параметры

DC/ AC (тип); частота; форма; вид синхронизации

Программирование СПФ

16 ячеек (Arb1…Arb16); при помощи ПО и внешнего ПК

Режим «Профили Uвых»

10 настроек (SEQ0…SEQ9)

Режим «Эмуляция Uвых»

10 настроек (SIM0 ~ SIM9)

Длина СПФ

4096

Разрядность ЦАП

16 бит

ОБЩИЕ ДАННЫЕ

Дисплей

Цветной ЖКИ (TFT), диагональ 11 см

Внутренняя память

4 ячейки (профили настроек M0- M9)

Запись/ вызов данных

USB-flash или во внутреннюю память (Local)

Напряжение питания (1Ф)

180-264 В (автовыбор), диапазон частот 47-63 Гц

Потребляемая мощность

≤ 2500 ВА

≤ 3750 ВА

≤ 5000 ВА

Макс. вх. ток

диап. «200 В»

15А

22,5А

30А

КПД/ Pf (типично)

0,95 (диап. «100В»); 0,90 (диап. «200В»)

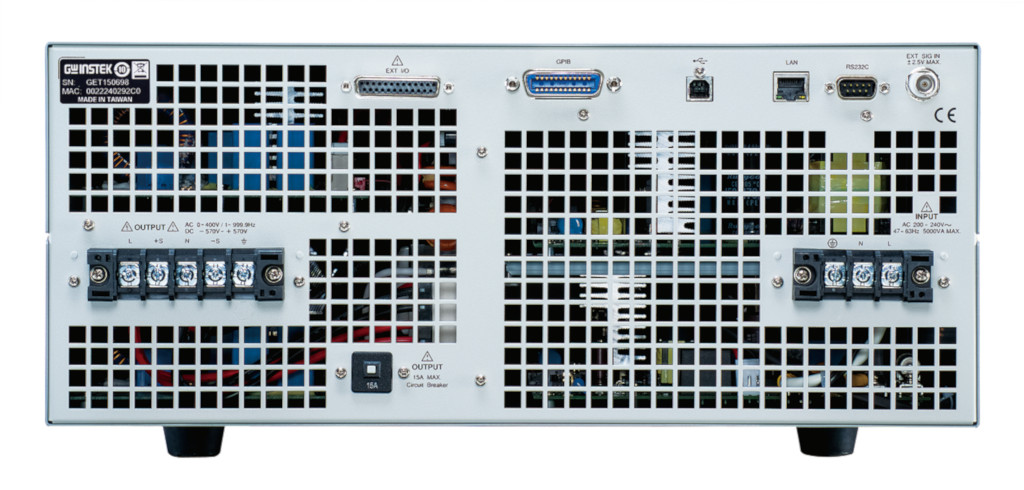

Интерфейс ДУ

USB, LAN, RS-232, GPIB

Габаритные размеры

430 × 176 × 550 мм

Масса

25 кг

Условия эксплуатации

0…40 °С (отн. влаж. 20…80% /RH)

Хранение

-10.. 70 °С (отн. влаж. < >

Комплект поставки*

РЭ (1), кабель питания (1), крышки входных/ вых. гнезд и клемм удаленной нагрузки (1 к-т), кабель USB (1), адаптер для монтажа в 19 стойку (1/ GRA-442-E).

Опции

Опция объединения 3-х источников для формирования 3Ф системы электропитания (ASR-002 – в разработке)
