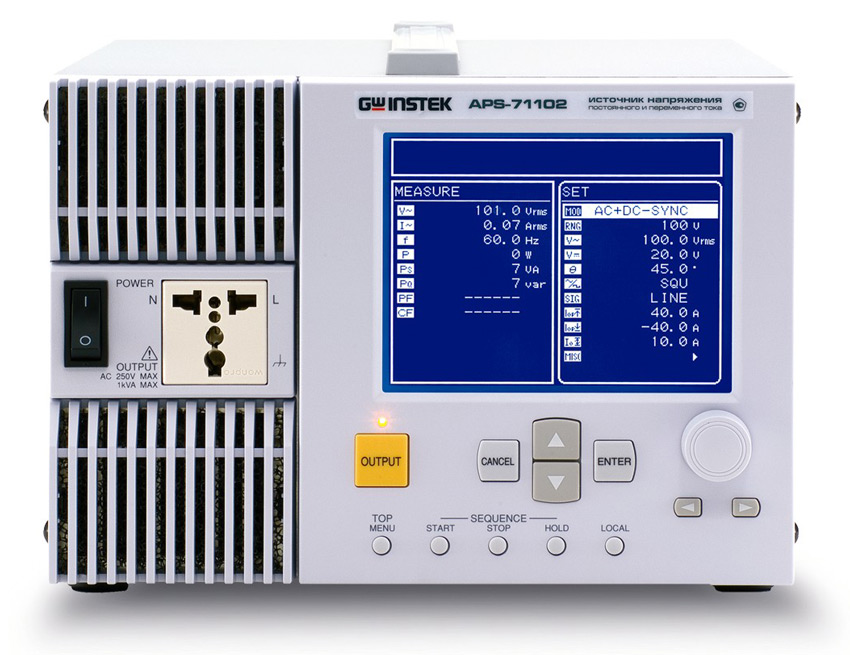

Особенности источника питания APS-71102:
«3 в 1»: прецизионный источник постоянного и переменного напряжения (DC/АС), многофункциональный анализатор напряжения и параметров нагрузки
Выходная мощность до 1000 ВА, широкий диапазон установки выходных параметров (напряжение, частоты)
Измерение: напряжения, силы тока, мощности (активная, реактивная, полная), коэфф. мощности (Pf), пик фактора (Сf), гармоник тока (до 40-й)
Возможность формирования выходного напряжения в форме: прерывания, перенапряжения, провал, отклонение
Напряжение произвольной формы (СПФ): свипирование (нарастание/спад с заданной крутизной), изменение коэфф. амплитуды
Запись в память до 30 профилей (до 255 последовательных шагов)
Редактирование и запись до 16 сигналов произвольных форм Uвых (на длине 4000 точек)
Широкое меню синхронизации: внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим
Режим измерения пускового тока (Inrush Current)
Большой высококонтрастный ЖК-дисплей (диагональ 14,5 см)
Малый вес и габаритные размеры
Интерфейс USB (опция – GPIB).
Технические характеристики источника питания APS-71102:
|
Характеристики |
Параметры |
APS-71102 |
|
|
Режим «Формирование Uвых» |
|||
|
режим переменного напряжения (V AC) |
Диапазон напряжений |
Шкала «100В» |
Шкала «200 В» |
|
0,1…135 В скз |
0,1…270 Вскз |
||
|
Разрешение |
0,1 В |
0,1В |
|
|
Погрешность установки |
± 0,5 % |
± 0,5 % |
|
|
Пределы выходных токов |
10 А скз |
5 А скз |
|
|
Диапазон частот (f) |
1,0…550,0 Гц |
||
|
Разрешение |
0,1 Гц |
||
|
Погрешность установки f |
± 0,01 % |
||
|
КНИ |
< > |
||
|
Неравномерность ампл. |
± 0,5 дБ (до 100 Гц); ± 2 дБ (100…550 ц) |
||
|
Нестабильность U вых |
≤ 0,5 % (при изменении тока нагрузки 0…100%) ≤ 0,2 % (при изменении напряжения питания) |
||
|
Максимальная вых. мощность |
1000 ВА |
||
|
режим постоянного напряжения (V DC) |
Диапазон напряжений |
Шкала «100В» |
Шкала «200 В» |
|
0,1…±190 В |
0,1…±380 В |
||
|
Разрешение |
0,1 В |
0,1В |
|
|
Погрешность установки |
± 0,5 % |
± 0,5 % |
|
|
Максимальный ток |
10 А |
5 А |
|
|
Максимальная вых. мощность |
1000 Вт |
||
|
маскимальный выходной ток |
Пиковое значение тока |
Шкала «100В» |
Шкала «200 В» |
|
40 Апик |
20 Апик |
||
|
Режим «Измерение» |
|||
|
Выходная частота (частотомер) |
Диапазон измерений |
1…550 Гц |
|
|
Разрешение |
0,1 Гц |
||
|
Погрешность измерения |
± 0,01 % |
||
|
переменное и постоянное выходное напряжение (Вольтметр) |
Предел измерения |
Шкала «100В» |
Шкала «200 В» |
|
225 Вскз |
450 Вскз |
||
|
Разрешение |
0,1В скз |
||
|
Погрешность измерения |
± 0,5 % |
||
|
переменный и постоянный Выходной ток (амперметр) |
Предел измерения |
15 А |
|
|
Разрешение |
0,01 А |
||
|
Погрешность измерения |
± 1,0 % |
||
|
выходная мощность (ваттметр) |
Пределы измерений |
1200 Вт/ 1400 ВА/ 1400 ВАР |
|
|
Разрешение |
1 Вт/ 1ВА/ 1ВАР |
||
|
Погрешность измерения |
± 2 % |
||
|
Измеритель коэффициента мощности (Pf) |
Диапазон измерений |
0,00…1,00 |
|
|
Разрешение |
0,01 |
||
|
Измеритель пик-фактора нагрузки (Сf) |
Диапазон измерений |
0,00…50,00 |
|
|
Разрешение |
0,01 |
||
|
Измеритель гармоник тока |
Макс. число гармоник |
До 40-й включительно |
|
|
Предел измерения |
15 А (полная шкала за 100%) |
||
|
Разрешение |
0,01 А (0,1%) |
||
|
Погрешность измерения |
± 1,0 % (до 20-й гармоники); ± 1,5 % (21..40 гармоника) |
||
|
Измеритель частоты внешней синхронизации (Ex. sync) |
Диапазон измерений |
38…525 Гц |
|
|
Разрешение |
0,1 Гц |
||
|
Погрешность измерения |
±0,2 Гц |
||
|
Фаза при включенном выходе |
Диапазон измерений |
0,0…359,9° |
|
|
Разрешение |
0,1° |
||
|
Режим «Последовательность» (Sequence) |
|||
|
Редактирование U вых |
Длина профиля |
До 255 шагов |
|
|
Длительность шага |
0,1 мс…1000 с |
||
|
Состояния шага |
новое значение, поддержание, качание (нараст./ спад) |
||
|
Число переходов (скачков) |
1…999 или непрерывное воспроизведение |
||
|
Задаваемые параметры |
DC/AC (тип); частота; форма; вид синхронизации |
||
|
Программирование СПФ |
16 ячеек (Arb1…Arb16); при помощи внешнего ПК |
||
|
Длина СПФ |
4096 |
||
|
Разрядность ЦАП |
15 бит |
||
|
Общие данные |
Память |
30 профилей |
|
|
Напряжение питания |
180-250В ±10 %, 50 / 60Гц |
||
|
Интерфейс |
USB |
||
|
Габаритные размеры |
258 × 176 × 440 мм |
||
|
Масса |
9,5 кг |
||
|
Комплект поставки |
Руководство по эксплуатации (1 шт), ПО на CD-диске (PC Control Software -1 шт), кабель питания (1 шт -10 А/250 В), съёмный ферритовый фильтр для USB кабеля (1 шт) |
||
|
Опции |
Панель для монтажа в 19” стойку (GRA-409) |
||
|
