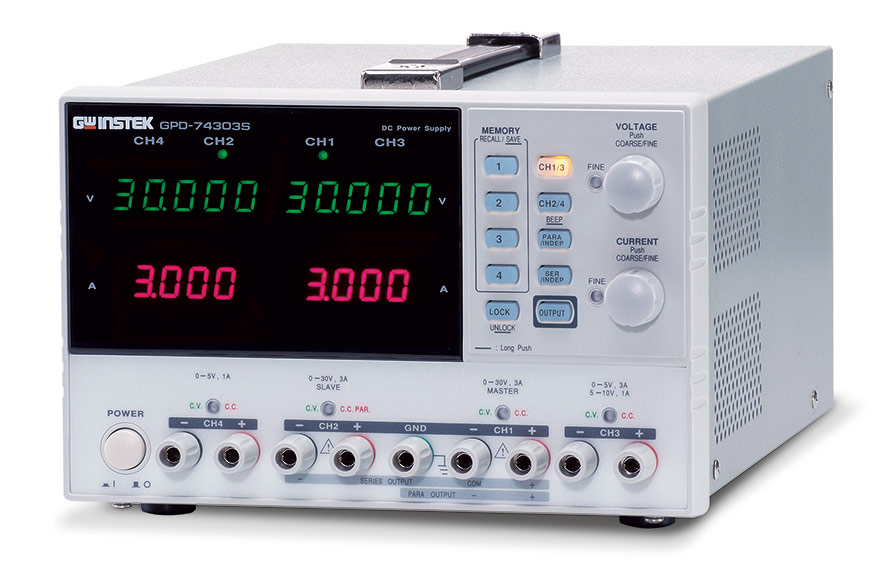

Особенности источника питания GPD-74303S:
Два дополнительных выхода, и каждый из них имеет плавную регулировку от 0 до 5 вольт и от 0 до 10 вольт.
Четыре цифровых индикатора, 3 знака после запятой;
Максимальное разрешение 1 мВ / 1 мА;
Управление цифровой панелью (поворотный переключатель, кнопки управления настройками);
Интуитивно понятный интерфейс управления, грубая/плавная регулировка, звуковая сигнализация;
Четыре ячейки памяти настроек;
Блокировка кнопок, отключаемый выход;
Защита от перегрузки и переполюсовки;
Последовательное и параллельное соединение регулируемых выходов;
Компактный эргономичный дизайн, малошумящий вентилятор охлаждения;
Интерфейс USB.
Технические характеристики источника питания GPD-74303S:
|
Характеристики |
Параметры |
Значения |
|
Диапазоны тока и напряжения |
Диапазоны |
0…30 В / 0 … 3 А – 2 независимых выхода (2,5 В / 3,3 В / 5 В) / 3 А – фикс. выход (GPD-73303S / GPD-73303D) 0…5 В / 3 А или 5,01…10 В / 1 А – 3й выход (GPD-74303S) 0…5 В / 1 А – 4й выход (GPD-74303S) |
|
Разрешение (U/I) |
1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
|
Стабилизация напряжения |
Нестабильность |
≤ 0,01% + 3 мВ при изменении напряжения питания ≤ 0,01% + 3 мВ (≤ 3 А), ≤ 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки |
|
Уровень пульсаций |
≤ 1 мВср.кв. в диапазоне 5 Гц … 1 МГц |
|
|
Время установления |
≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А) |
|
|
Температурный коэффициент |
≤ 300 x 10-6 |
|
|
Стабилизация тока |
Нестабильность |
≤ 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке |
|
Уровень пульсаций |
≤ 3 мАср.кв. |
|
|
Автотрекинг |
Погрешность парал. соединение |
≤ 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ≤ 3А, ≤ 0,01% + 5 мВ при изменении тока нагрузки > 3 А |
|
Погрешность послед. соединения |
≤ 0,01 % + 5 мВ при изменении напряжения питания ≤ 300 мВ при изменении тока нагрузки |
|
|
Погрешность трекинга |
≤ (0,5 % + 10 мВ) от показаний ведущего источника |
|
|
Индикатор |
Формат индикации |
Uвых: 4&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) Iвых: 3&frac 34; разряда (GPD-72303S / GPD-73303S / GPD-74303S), 2&frac 34; (GPD-73303D) СД-индикаторы |
|
Дискретность индикации |
1 мВ /1 мА (GPD-72303S / GPD-73303S / GPD-74303S) 100 мВ/10 мА (GPD-73303D) |
|
|
Погрешность измерения регулируемых выходов |
Uвых:± (0,03 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % +2 ед.мл.р.) - GPD-73303D, Iвых:± (0,3 % +10 ед.мл.р.) - GPD-72303S / GPD-73303S / GPD-74303S ± (0,5 % + 2 ед.мл.р.) - GPD-73303D |
|
|
Количество индикаторов |
4 (2 вольтметра, 2 амперметра) |
|
|
Фиксированный выход |
Выходные параметры |
Uвых: (2,5 В/3,3 В/5 В) ± 8 % Ток: 3 А |
|
Нестабильность |
≤ 5 мВ при изменении напряжения питания ≤ 15 мВ при изменении тока нагрузки |
|
|
Уровень пульсаций |
≤ 2мВср.кв. |
|
|
Изоляция |
Корпус - выход |
≥20 МОм (500 В) |
|
Корпус - сеть |
≥30 МОм (500 В) |
|
|
Общие данные |
Напряжение питания |
100 В/120 В/220 В/240 В±10%, 50/60Гц |
|
Габаритные размеры |
210×130×265 мм |
|
|
Масса |
7 кг |
|
|
Комплект поставки |
Шнур питания (1), изм. провод GTL-104A (2), изм. провод GTL-105A (1 - GPD-73303S, GPD-73303D, 2 - GPD-74303S), РЭ |
|
