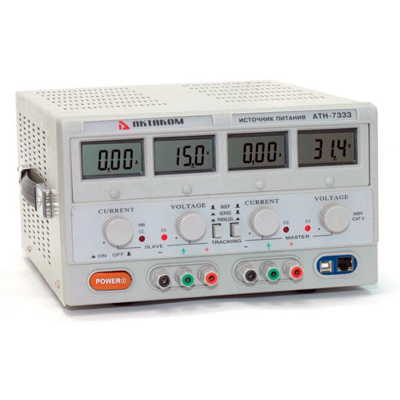

Источник питания постоянного тока АТН-7333

Управляемые аналоговые источники питания предназначены для проведения измерений с динамично меняющимися режимами питающего напряжения в составе управляемого с ПК измерительног комплекса, незаменимы при исследовании реакции радиоэлектронной аппаратуры на изменения напряжения. Удобное ПО позволяет осуществлять удаленное управление источником посредством интерфейса USB и LAN. Программная оболочка позволяет создавать сигналы произвольной формы и подавать их на выход источника. При желании пользователь может выбрать сигнал из обширного списка стандартных (синус, пила, меандр, экспонента и т.д.).

Отличительные особенности:

• Линейная схема стабилизации
• Четыре 3-х разрядных цифровых дисплея тока и напряжения (по 2 на каждый канал)
• Индикаторы CC и CV
• Плавная регулировка тока и напряжения
• Установка ограничения по току
• Защита от короткого замыкания
• Возможность работы в автономном режиме с управлением с передней панели прибора
• Управление через USB или LAN-интерфейс от ПК
• Точность установки 0,01 А и 0,1 В в автономном режиме
• Возможность включения/выключения режима повышенной точности индикации: 0,001 А и 0,01 В
• Возможность последовательного и параллельного подключения каналов в автономном режиме
• Автотрекинг в автономном режиме
• Установка закона изменения выходного напряжения (функциональное управление с ПК)
• Произвольное управление с ПК (управление в реальном времени)
• Установка фиксированных значений с ПК
• Загрузка/сохранение файлов установок и законов изменения выходного напряжения
• Возможность настройки времени мониторинга и управления при управленнии с ПК

Технические характеристики источника питания АТН-7333:

• Количество каналов: 2
• Выходные параметры каждого канала: 0... 30 В / 0... 3 А
• Погрешность установки выходного напряжения : ±(1% Uвых+ 2 емр)
• Погрешность установки выходного тока : ±(2% Iвых+ 2 емр)
• Пульсации выходного напряжения в режиме стабилизации напряжения, типичное: ±1 мВ эфф. значения
• Пульсации выходного тока в режиме стабилизации тока, типичное: ±2 мА эфф. значения
• Дискретность установки в автономном режиме: по напряжению - 0,1 В, по току - 0,01 АИнтерфейс:
• USB1.1 и LAN
• Питание: 220 В ±10%, 50Гц
• Масса: 9 кг
• Габариты: 385x268x164 мм

Требования к ПК

• Наличие USB 1.1
• Установленная операционная система Windows 9x, Me, NT4, 2000, XP, Vista
• Видеосистема VGA (640x480, 256 цветов)

Программное обеспечение AKTAKOM Power Manager

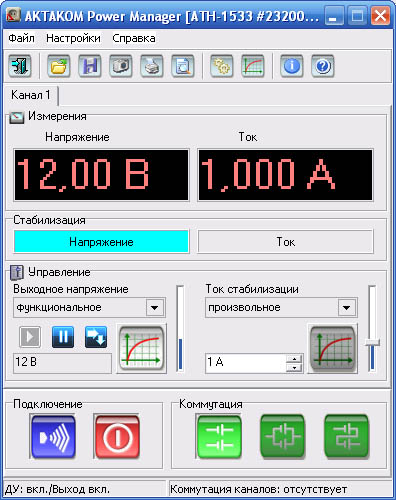

Программное обеспечение AKTAKOM Power Manager предлагает широкие возможности по дистанционному заданию выходных параметров управляемых источников питания АТН. При помощи AKTAKOM Power Manager, можно управлять выходным напряжением и током стабилизации, как в произвольном (ручном), так и в функциональном режиме. Заметим, что программное обеспечение AKTAKOM Power Manager позволяет работать, как с источниками питания, оборудованными контрольными АЦП, так и с источниками питания без АЦП. При этом, на источниках питания в которых есть АЦП, значения измеряются аппаратно, именно, на выходе прибора, а для источников питания без АЦП, параметры определяются по заданному значению. Причем, цвет индикаторов для приборов с АЦП и без АЦП, в главном окне измерений - разный!!! Для источников питания с АЦП - зеленый, без АЦП - красный.

Если режим произвольного или ручного управления - прост и понятен: пользователь меняет выходные параметры, изменяя положение ползунков, справа от управляемого параметра, то режим функционального управления позволяет реализовать гораздо больше возможностей и является фактически режимом автоматического управления источником питания.

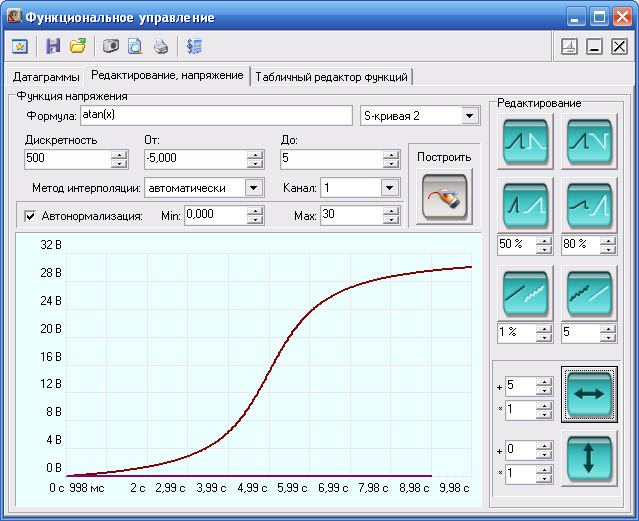

Режим функционального управления в AKTAKOM Power Manager позволяет автоматически управлять выходными параметрами (напряжение или ток) источника питания по заранее заданному закону, заданному при помощи графического и табличного редакторов. В удобном графическом редакторе пользователь может задать, как 10 стандартных форм изменения параметров (среди которых: синусоида, прямоугольник, треугольник, пила, вспышка, импульс, 2 типа экспонент, 2 типа S-кривых), так и практически любую произвольную форму, которую можно описать формулой.

Также, графический редактор, позволяет проводить над задаваемой формой такие операции, как: инвертирование, изменение масштаба, добавление случайного шума и сглаживание. Заметим, для более точного задания формы дискретность можно регулировать от 8 до 130000 точек. Кроме, того, для дальнейшего документирования, данную форму можно сохранить в графической форме.

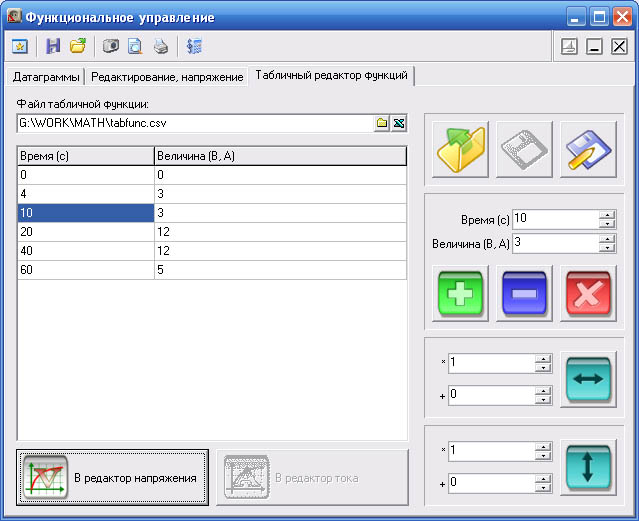

Другим удобным способом задания формы в AKTAKOM Power Manager - является табличный редактор.

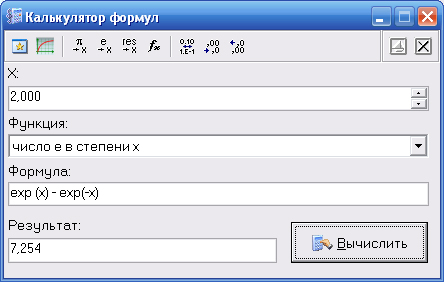

Пользователь легко может задать закон изменения параметров, как с помощью встроенного табличного редактора, так и загрузить в него таблицу в формате .csv подготовленную внешним приложением. Более того, во встроенном табличном редакторе можно редактировать файлы табличных функций, используемых функцией filetab в графическом редакторе или в калькуляторе формул.

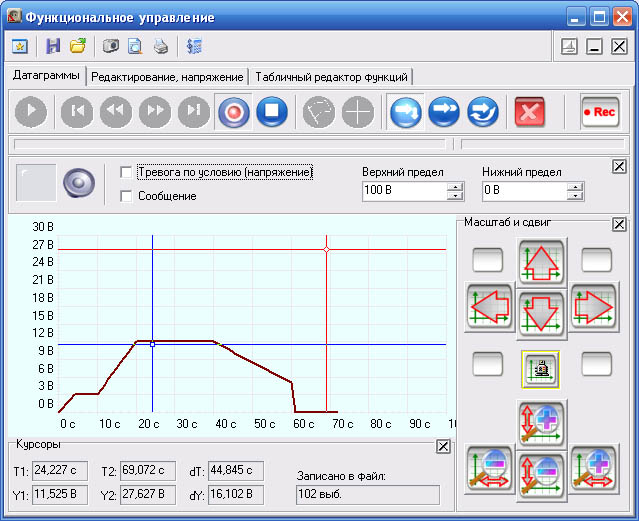

Законы изменения выходных параметров в AKTAKOM Power Manager можно посмотреть в окне датаграммы.
