| ЦЕНА: 2 144 048 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: WK 6440B
|
Тип оборудования: Анализатор компонентов прецизионный
Производитель: Wayne Kerr

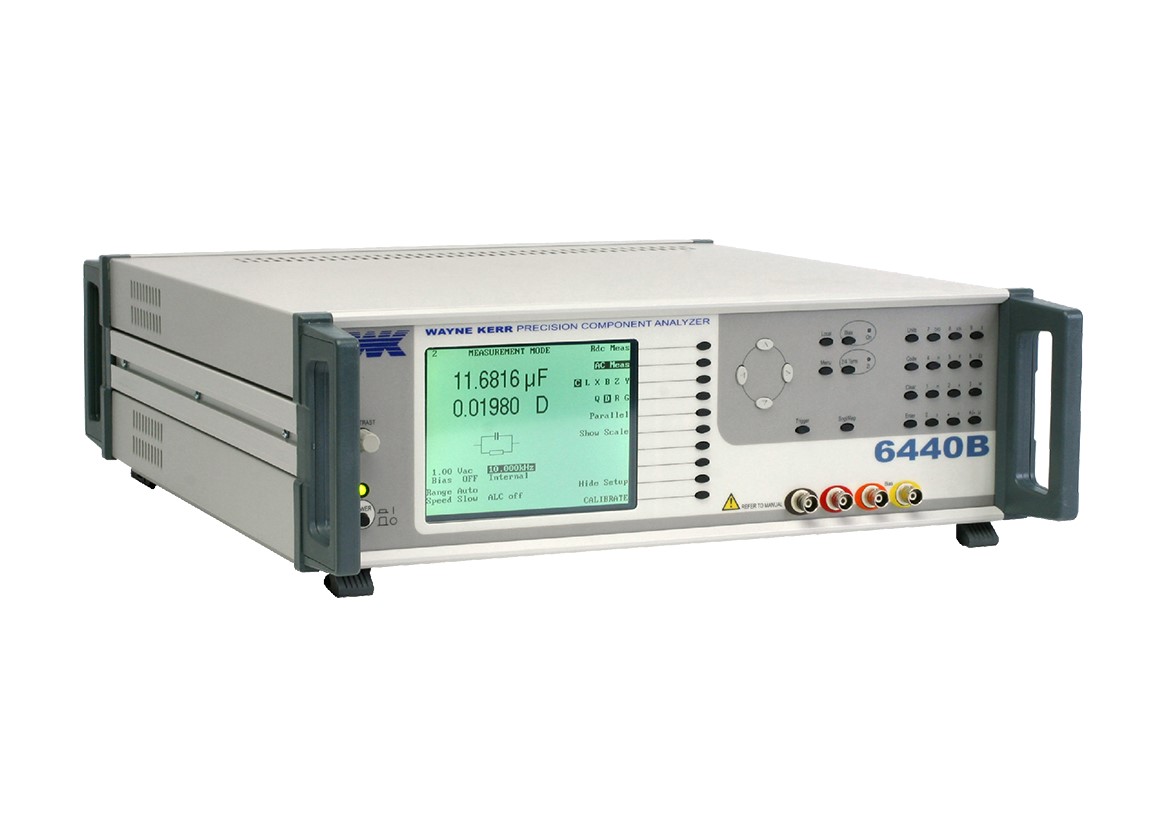

Модель: WK 6440В
Гарантия: 1 год
Описание WK6440В:
Анализаторы компонентов прецизионные WK6430В, WK6440В предназначены для проведения высокоточных измерений как основных параметров пассивных радиокомпонентов (индуктивность, емкость, сопротивление, проводимость), так и сопутствующих (добротность, тангенс угла потерь) в диапазоне частот от 0 до 3 МГц
Принцип действия анализаторов компонентов основан на определении значений тока и напряжения на объекте измерения. Измеренные ток и напряжение преобразуются в цифровую форму. На основании независимых измерений тока и напряжения при различных фазовых соотношениях опорного и измеряемого сигнала, процессор вычисляет электрические характеристики измеряемого объекта.
Анализаторы компонентов предоставляют следующие возможности для проведения измерений, вывода на дисплей и контроля:
- измерения на фиксированной частоте;
- многочастотные измерения в соответствии с количеством частот, определенных пользователем;
- вывод на дисплей результатов измерений;
- определение резонансных частот компонентов или контура;
- вывод на дисплей расхождения с установленным номинальным показателем для компонента;
- вывод на дисплей результатов измерений либо в виде абсолютных величин, либо в виде процентного расхождения с определенным номинальным показателем;
- вывод на дисплей соответствующей гистограммы с целью упрощения настройки изменяемых компонентов;
- вывод результатов измерений на принтер;
- логарифмическое или графическое представление параметров компонента или контура в пределах определенного пользователем диапазона частот (с функцией анализа);
- вывод графического отображения результатов на принтер;
- сортировка компонентов (по отдельному заказу).
Анализаторы компонентов выпускаются в 2 модификациях, различающихся между собой диапазонами частот, в которых проводятся измерения, наличием дополнительных функций.
Основная область применения – измерения в радиоэлектронике.
Технические характеристики анализатора WK 6440В:
|
Измеряемые параметры |
Емкость (C), индуктивность (L), активное сопротивление (R), активная проводимость (G), реактивная проводимость (B), реактивное сопротивление (X), коэффициент диэлектрических потерь (D), добротность (Q), комплексное сопротивление (Z), полная проводимость (Y) и фазовый угол |
|
Погрешность |
0,02 |
|
Электрическое сопротивление (от) |
0,01 мОм |
|
Электрическое сопротивление (до) |
2 ГОм |
|
Разрешение (R) |
0,01 мОм |
|
Электрическая емкость (от) |
1 фФ |
|
Электрическая емкость (до) |
1 Ф |
|
Разрешение (C) |
1 фФ |
|
Индуктивность (от) |
0,1 нГн |
|
Индуктивность (до) |
2 кГн |
|
Разрешение (L) |
0,1 нГн |
|
Частота тест сигнала |
20 Гц | 3 МГц |
|
Диапазон частот |
Фиксированный |
|
Особенности |
Тест сигнал, 1000 фиксированных значений частоты. Быстрое автоматическое тестирование конденсаторов. Высокая точность определения диэлектрических потерь. Определение резонансных частот компонента или контура. Отображение в виде графика зависимости любого измеряемого параметра от частоты. |
|
Интерфейс |
GPIB |
|
Уровень тест сигнала |
1 мВ | 10 В |
Комплектация WK6440В:
|
1 шт. |
|
1 шт. |
|
1 комплект |
|
1 шт. |
|
1 шт. |
|
1 комплект |
|
1 комплект |
|
