| ЦЕНА: 1 097 325 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: WK 3260B
|

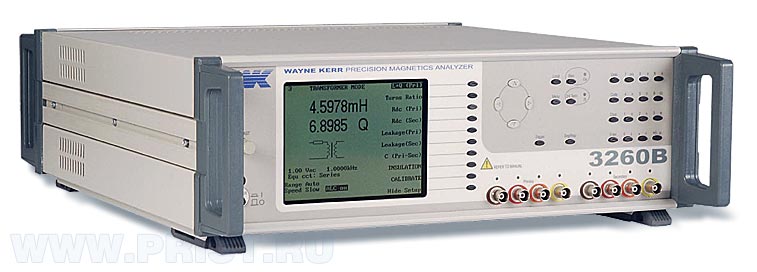

Назначение измерителя RLC WK 3260B:
Прецизионный анализатор индуктивности WK 3260B: Частота тест-сигнала 20 Гц - 3 МГц; Сопротивление до 2 ГОм; Емкость до 1 Ф; Индуктивность до 1кГн; Добротность/Тангенс угла потерь до 1000; Фазовый сдвиг -180 ... +180о; Базовая погрешность 0,1%; Режим измерения параметров трансформаторов (сопротивление обмоток, коэффициент трансформации, емкость между обмотками, взаимоиндукция); Режим графического анализа (опция); Внутренний источник 1 А и внешний до 125 А (модуль 3265B); Определение параметров телекоммуникационных трансформаторов (опция); Измерение сопротивления изоляции (опция); Интерфейс GPIB (опция); Масса 11 кг.
Особенности измерителя измерителя RLC WK 3260B:
Измерение сопротивления постоянному току, комплексного сопротивления на переменном токе, емкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига;
Широкий диапазон частот от 20 Гц до 3 МГц;
Скорость измерений до 20 в секунду;
Базовая погрешность 0,1%;
Постоянное смещение до 125 А;
Функция телекоммуникационных измерений;
Режим анализа на графическом дисплее;
Режим сортировки компонентов;
Измерение коэффициента трансформации;
Определение параметров телекоммуникационных трансформаторов;
Измерение изоляции напряжением до 500 В (опция);
Интерфейс КОП (опция).
Технические характеристики измерителя RLC WK 3260B:
| Параметр | Значения |
| ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ | |
| Сопротивление (Z, R) | до 2 ГОм с максимальным разрешением 0,01 мОм |
| Емкость (С) | до 1 Ф с максимальным разрешением 5 фФ |
| Индуктивность (L) | до 1 кГн с максимальным разрешением 0,1 нГн |
| Добротность (Q) | до 1000 |
| Тангенс угла потерь (D) | до 1000 |
| Фазовый сдвиг (q) | -180о ... 180о |
| Базовая погрешность | ±0,1% |
| РЕЖИМЫ ИЗМЕРЕНИЯ | |
| Сортировка компонентов | годен/не годен, 10 ячеек (опция) |
| Режим трансформаторов | сопротивление каждой обмотки, коэффициент трансформации, емкость между обмотками, взаимоиндукция |
| Телекоммуникационный режим (опция) | вносимые потери, потери на отражение для согласующих трансформаторов в диапазоне 100 Гц - 20 кГц |
| Режим анализа (опция) | график зависимости измеряемого параметра от частоты, уровня и смещения |
| Мульти-частотный режим | до 8 частот |
| ТЕСТ СИГНАЛ | |
| Частота тест-сигнала | 20 Гц - 3 МГц (более 1800 фиксированных частот) |
| Уровень тест-сигнала (на нагрузку 50 Ом) | 1 мВ - 10 В 50 мкА - 200 мА |
| Погрешность установки частоты | ±0,01% |
| Погрешность установки уровня | 2% по напряжению и току |
| ПОСТОЯННОЕ СМЕЩЕНИЕ (ОПЦИЯ) | |
| Внутренний источник смещения (опция) | 1 мА ... 1 А (не менее 20 В) |
| Внешний источник смещения (модуль 3265В) | 25 мА ... 125 А (5 модулей 3265В) с шагом от 0,025 А |
| ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ | |
| Режим индикации измерений | абсолютное значение |
| Режим усреднения | 4 уровня |
| ДИСПЛЕЙ | |
| Скорость измерений | до 20 измерений в секунду |
| Формат индикации | основной и вспомогательный параметр |
| ОБЩИЕ ДАННЫЕ | |
| Условия эксплуатации | 0оС ... 50 оС и относительная влажность 85% |
| Напряжение питания | 115 В / 230 В, 50/400 Гц |
| Габаритные размеры | 150 х 440 х 520 мм |
| Масса | 11 кг |
Комплект поставки WK 3260B
|
№ |
Наименование |
Количество |
|
1. |
Прецизионный анализатор индуктивности WK 3260B |
1 |
|
2. |
Шнур питания |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
Предохранитель |
1 |
|
5. |
Образцовая емкость |
1 |
|
