Тип оборудования: Программа для расчета конструкции дорожных одежд
Производитель: Credo
Модель: КРЕДО радон 3.9
Гарантия: 1 год
Описание программы КРЕДО радон 3.9:
КРЕДО РАДОН – это программа для расчета дорожной одежды нежесткого и жесткого типов и ее автоматизированного конструирования.
Программа КРЕДО РАДОН применяется при проектировании дорожных одежд на вновь сооружаемых дорогах, на новых участках реконструируемых дорог, при усилении существующих дорожных одежд, при проектировании улиц населенных пунктов, при разработке каталогов и альбомов типовых решений по конструкциям дорожных одежд на дорогах общей сети.
Автоматизированные расчеты конструкций обеспечивают проектировщику высокую скорость работы и точность результатов.
Применение геосинтетических материалов в конструкциях нежестких дорожных одежд позволяет вывести проектирование дорожных одежд на более современный уровень.
С системой РАДОН поставляются базы автомобилей и материалов, созданные по стандартам РФ. Наличие разнообразных библиотек позволяет решать широкий спектр задач по назначению состава движения и конструированию дорожных одежд. Библиотеки по данным ПНСТ 265-2018 позволяют учитывать современные транспортные средства в составе движения и дорожно-строительные материалы в конструкциях дорожных одежд автомобильных дорог общего пользования и улиц населенных пунктов. В программе имеются библиотеки автомобилей и материалов для Республики Казахстан согласно СП 3.03-104-2014.
Библиотеки являются универсальными, их данные доступны для выбора практически для всех методик расчета. При необходимости библиотеки можно пополнять новыми автомобилями, материалами для любых слоев конструкции дорожной одежды.
Для облегчения работы при назначении состава движения, конструкции дорожной одежды в программе организован поиск по различным критериям. Также добавлено ограничение на отображение библиотек. По умолчанию в дереве выбора автомобилей и материалов доступны транспортные средства и материалы, заданные по нормативным документам для выбранной методики.
В системе можно назначать толщины слоев покрытия в дорожных конструкциях с точностью до 1 мм; точность выполнения оптимизационных расчетов для слоев покрытия составляет 5 мм
Система обеспечивает решение следующих основных проектных задач:
Основные принципы работы:
Сам принцип работы в системе РАДОН, когда проектировщик выбирает необходимую ему методику расчета, дает понимание происходящих процессов, облегчает анализ полученных результатов и дальнейшие действия по изменению конструкции.
Диалоги для ввода исходных данных по климату, дороге, составу движения, расчетным нагрузкам, конструкции дорожной одежды просты в заполнении, содержат подсказки в виде справок, карт, сообщений и контролируют корректность вводимых данных.
Базы автомобилей, материалов позволяют быстро заполнять либо редактировать исходные данные по автомобильному потоку, конструкции дорожной одежды.
База автомобилей содержит библиотеки, позволяющие назначать автомобили по маркам (рис. 1), а также согласно современной классификации транспортных средств (рис. 2) - в зависимости от конструктивной схемы грузоподъемности

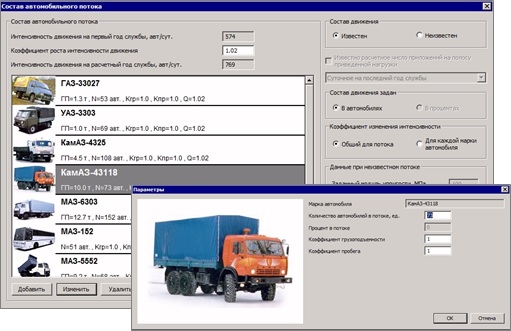

Рис. 1. Библиотеки автомобилей позволяют быстро заполнять данные по составу движения

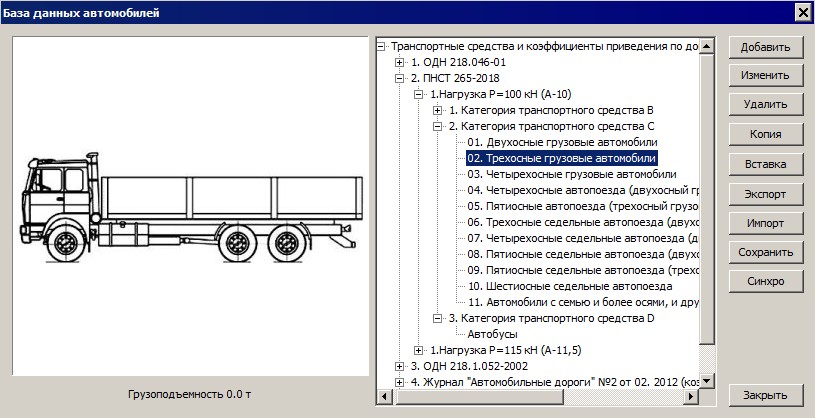

Рис. 2. Библиотека автомобилей по классификации современных транспортных средств
База материалов содержит библиотеки стандартных материалов по нормативным документам Российской Федерации и Республики Казахстан. Также в состав базы входит редактируемая библиотека Материалы слоев ДО, созданные пользователем, которая предназначена для наполнения ее индивидуальными материалами. В ее состав по просьбам пользователей включены отдельные группы инновационных материалов.
В состав базы материалов входят библиотеки геосинтетических материалов. Они представлены геосинтетиками производителей ООО «НПО Славрос», ООО «Торговый Дом "РГК"», ООО «СТЕКЛОНиТ Менеджмент», ООО «Гекса – нетканые материалы», ООО «СЕТТКА», ООО «Махина-ТСТ», ООО «РЕКСТРОМ-К», ООО «Тенсар Инновэйтив Солюшнз», ООО «СИБУР ГЕОСИНТ», ООО «МИАКОМ СПб», ООО ВЗТМ, ООО "УЛЬТРАСТАБ". Перечень производителей и материалов постоянно дополняется и расширяется.
Библиотеки являются редактируемыми, их можно пополнять новыми данными. Данными библиотек можно обмениваться с коллегами.
Система РАДОН обеспечивает инженеру большие возможности для задания различных условий расчета. С одной стороны, программа придерживается требований методик, и по умолчанию предлагает именно нормативные исходные данные. Но в то же время система позволяет задавать пользователю индивидуальные данные, тем самым открывая возможности для решения нестандартных задач. Например, проектировщик может задавать индивидуальные коэффициенты прочности и надежности, расчетные нагрузки, коэффициенты Кд, задавать различные условия при назначении морозозащиты, для снижения расчетной влажности и.т.д.
В программе имеется возможность расчета общего модуля упругости на поверхности конструкции по номограммам методик 218.046-01, ПНСТ 265-2018, СП РК 3.03-104-2014 либо по формуле.
В конструкции дорожной одежды можно назначать конструктивные защитные слои. По многочисленным просьбам пользователей в программе добавлена возможность назначения без расчета второго слоя геосинтетического материала.
В программе упрощена работа по назначению геосинтетических материалов в конструкции дорожной одежды.
После выбора методики расчета геосинтетических материалов в окне конструкции дорожной одежды звездочками будут подсвечены слои, на которые данная методика допускает применение ГМ. В окне выбора армирующего материала будут представлены только геоматериалы, разрешенные для укладки на указанный слой.
В целях экономии дорогостоящих асфальтобетонных слоев в программе заложена возможность задавать толщины слоев покрытия с точностью до 1 мм.
После выполнения расчета схема конструкции с основными результатами отображается в рабочем окне (рис. 3).

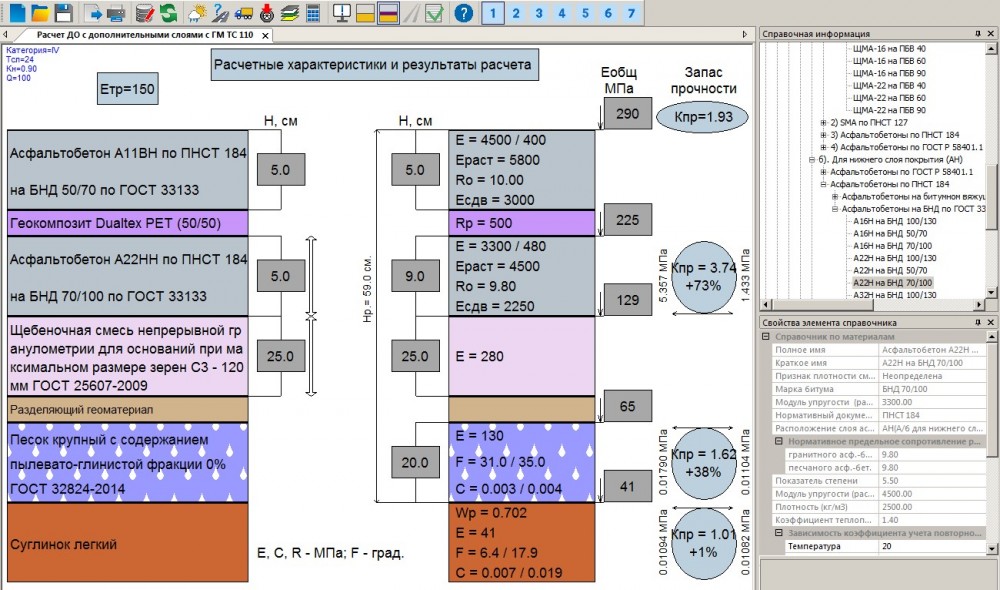

Рис. 3. Результат расчета конструкции дорожной одежды отображается в рабочем окне
Справа в рабочем окне отображается справочная информация по тому материалу слоя, который проектировщик указал в схеме конструкции дорожной одежды. Приведенные данные в рабочем окне плюс информация по результатам расчета позволяют проанализировать конструкцию и принять решения по окончательному варианту. Возможности системы позволяют открыть несколько проектов в одном рабочем окне для сравнения вариантов.
В программе реализовано автоматическое добавление суффикса в названия асфальтобетонных смесей по классификации ГОСТ Р 58401.1-2019 и ПНСТ 184 в зависимости от условий движения (рис. 3).
Помимо выполнения расчетов по заданным толщинам конструкции, система позволяет выполнять оптимизационный расчет по подбору конструкции минимальной толщины, наименьшего запаса прочности, минимальных показателей по базовой сметной стоимости. В целях экономии дорогостоящих материалов в системе была повышена точность выполнения оптимизационных расчетов для слоев покрытия. Теперь программа позволяет задать шаг расчета 5 мм.
Кроме оптимального варианта, который выводится на экран, пользователю предлагается возможность просмотреть список вариантов оптимальных конструкций, которые также удовлетворяют заданным критериям оптимизации. Проанализировав список вариантов, можно выбрать, допустим, конструкцию не только с большей толщиной, но и с более высоким запасом по растяжению на изгиб и т.д.
Просмотреть результаты можно не только на экране, но и в протоколах. Краткие протоколы предназначены для просмотра основных результатов и быстрой печати из программы.
Полные протоколы бывают двух видов. Первый вид содержит подробные отчеты о введенных исходных данных и результатах расчета. Второй вид - протоколы с формулами, которые помимо подробных отчетов включают в себя полный ход расчетов с формулами (рис.4).

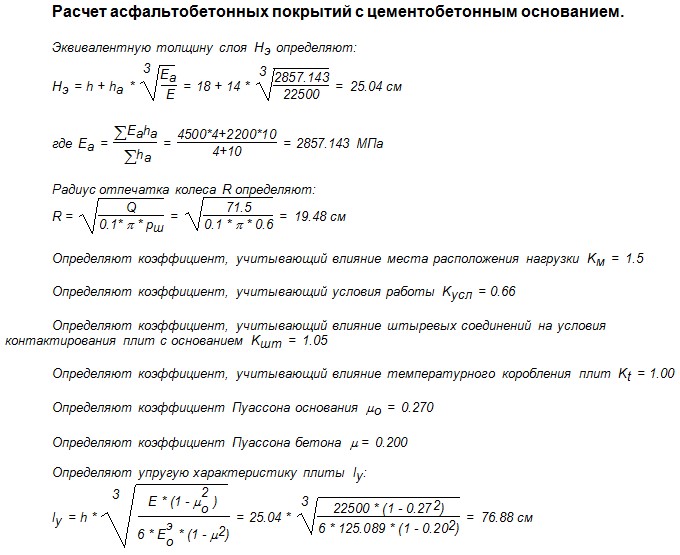

Рис. 4. Фрагмент полного протокола с формулами расчета жесткой дорожной одежды
Полные протоколы реализованы для конструкций нежестких и жестких дорожных одежд.
Отчеты можно экспортировать в файлы формата RTF, DXF.

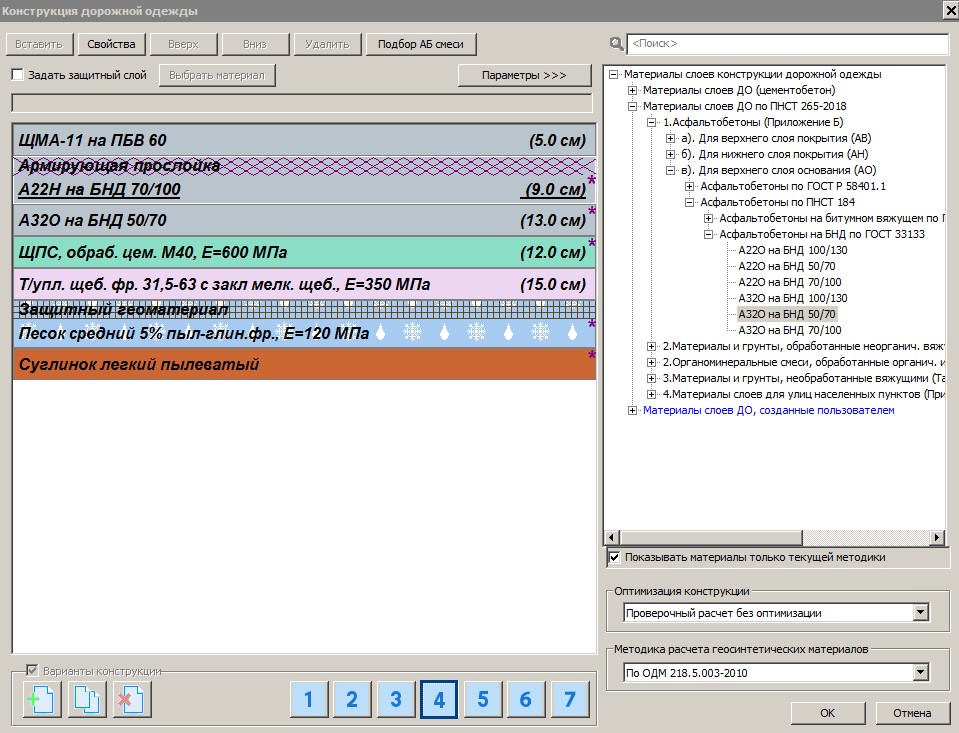

В рамках одного проекта добавлена возможность создавать варианты конструкций дорожных одежд (рис. 5)
Рис. 5. Варианты конструкций дорожной одежды
В рабочем окне отображается конструкция и результат расчета активного варианта (рис. 3). Технико-экономическое сравнение вариантов конструкций можно представить в табличной форме формате RTF, а также в виде схемы конструкции с условными обозначениями слоев в DXF (рис. 6).
Рис. 6. Схемы вариантов конструкций дорожной одежды
