Тип оборудования: Программа для расчета объемов земляных работ
Производитель: Credo
Модель: КРЕДО объемы 2.3
Гарантия: 1 год
Описание программы Кредо объемы 2.3:
Программа КРЕДО ОБЪЕМЫ служит для автоматизированного моделирования поверхностей, расчета объемов между поверхностями, ведения календарных графиков добычи и хранения сырья, строительных материалов, а также для выпуска текстовых и графических материалов по результатам расчетов.
Система обеспечивает максимальную точность расчетов и высокую скорость выполнения поставленных задач.
В связи с этим программный продукт востребован в проектных, строительных и эксплуатирующих организациях, осуществляющих учет и контроль при разработках карьеров, при исполнительных съемках, для маркшейдерского обеспечения добычи полезных ископаемых открытых месторождений, для учета объемов сырья и строительных материалов на складах производственных предприятий и т.д.
Библиотеки данных:
Вместе с системой поставляются библиотеки различных данных: библиотеки линий и штриховок, стилей отображения поверхностей (рис. 1), размеров, объектов тематического классификатора, шаблонов чертежей, ведомостей и т.д. Для создания новых данных или для их корректировки согласно стандартам предприятия в систему встроены простые, интуитивно понятные редакторы.

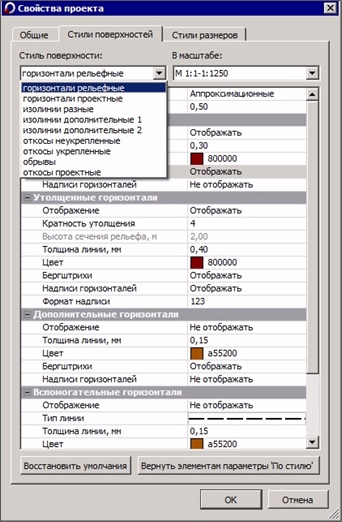

Рис. 1. Поставляемая библиотека стилей поверхностей
Использование библиотек повышает скорость и результативность работы специалиста, избавляя его от кропотливого, монотонного труда при наполнении цифровой модели различной информацией и при оформлении выходных документов. Гарантируется соответствие данных библиотек актуальным отечественным нормативам и требованиям к проектной документации.
Моделирование рельефа:
Возможности импорта исходных данных позволяют подгрузить готовую поверхность, построенную в других программах, либо импортировать точки, которые являются основой для построения поверхности. Алгоритм построения модели рельефа обеспечивает достоверность создаваемой модели.
Представленные в системе методы обеспечивают возможность моделировать поверхности, учитывая либо задавая различные ограничения. В качестве ограничений могут выступать границы построения поверхностей (в слое, вокруг точки, в заданном контуре, в незаполненном участке) и др. Структурные линии, учтенные в поверхности, позволяют выделить характерные участки рельефа, например, откосы, границу горного отвода, границы запасов материалов и др.
Представленная библиотека стилей поверхностей позволяет отображать поверхности в соответствии с нормативными требованиями. При необходимости стили можно также настроить под индивидуальные потребности. Используя механизм группы треугольников, можно по-разному настроить отображение различных участков поверхности (рис. 2)

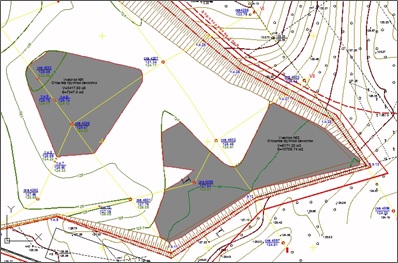

Рис. 2. Фрагмент поверхности с отображением участков поверхности стилями «откос», «горизонтали рельефные»
Система КРЕДО ОБЪЕМЫ позволяет создавать копию исходной поверхности в новом слое, проекте с последующим ее редактированием. Эти возможности удобно использовать при учете расходования строительных материалов, при ведении календарных планов разработок карьеров, месторождений и т.д.
С помощью разреза поверхностей в произвольном сечении, по выбранной линии можно проанализировать полученные результаты. На разрез передаются данные, набор которых определяет сам пользователь: данные развернутого плана, геологические данные при наличии объемной геологической модели и др.
Моделирование объектов плана:
Для построения необходимых объектов плана, оформления календарных планов, планов добычи полезных ископаемых и др. предназначены графические маски, регионы. Встроенные в систему библиотеки позволяют отображать создаваемые элементы требуемыми типами линий, цветом, толщиной, штриховками, заполнением фоном и т.д. (рис. 3).

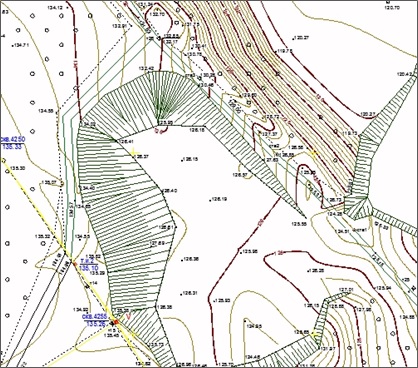

Рис. 3. Пример использования регионов при создании плана рекультивации земель
Методы построения элементов на заданном расстоянии от существующих или запроектированных объектов позволяют контролировать соблюдение норм проектирования.
Все построения можно выполнять с привязкой как к геодезической, так и к дополнительной системам координат (ДСК). В последнем случае, после того как создана ДСК и назначена ее активность, все координаты построений, координатные привязки объектов будут отображаться в координатах этой системы
Расчет объемов:
Система КРЕДО ОБЪЕМЫ обеспечивает высокую скорость и точность расчетов объемов земляных работ.
Расчет объемов выполняется при наличии двух поверхностей. Традиционно в качестве первой поверхности выступает исходный рельеф. Второй поверхностью может быть слой поверхности с учетом снятия кровли, подошвы полезного ископаемого, снятия растительного слоя, разработок сырья и т.д. При необходимости помесячного учета разработок сырья система дает возможность задать эти варианты в одном расчете объемов. Это позволяет быстро получить результаты для их оценки, учета.
В результате такого расчета объемов земляных масс формируется ведомость объемов (рис. 4), создается проект с информацией по расчету, с участками насыпей, выемок, нулевых работ и т.д. Для оформления плана земляных масс создается сетка объемов, имеющая разнообразные настройки.

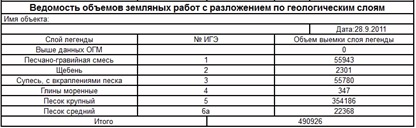

Рис. 4. Пример ведомости объемов земляных работ при наличии в объекте геологии
Поставляемая с системой библиотека позволяет настраивать параметры, цвет и стиль представления создаваемых элементов
Параллельная работа:
Использование системы КРЕДО ОБЪЕМЫ обеспечивает совместную работу нескольких специалистов над одним объектом. Информация из отдельных проектов легко и без потерь соединяется в общий документ
Чертежи:
В системе КРЕДО ОБЪЕМЫ предусмотрена возможность создания чертежей плана (рис. 5)
Рис. 5. Фрагмент чертежа плана
Для протяженных площадок предусмотрено создание чертежей плана с раскладкой отдельных листов по длине.
Можно создавать комплексные чертежи (календарный план на 1-й год отработки карьера, календарный план отработки песчано-гравийной смеси, календарный план на последний год отработки карьера и др.)
Системно-технические требования:
|
