| ЦЕНА: от 70 500 руб. |
| Модификации: |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: НВМ-5
|
Тип оборудования: Установка для контроля герметичности
Производитель: НТ Эксперт
Модель: НВМ-5
Гарантия: 1 год
Описание установки НВМ-5:
Установка для контроля герметичности в с насосом НВМ-5 предназначена для вакуумного контроля герметичности сварных соединений и основного материала в нефтегазовой, энергетической и других отраслях промышленности. Основные типы контролируемых объектов - резервуары, котлы, стальные и пластиковые трубопроводы, топливные баки, облицовки и прочие объекты с односторонним доступом. Установка с насосом НВМ-5 и комплектом вакуумных рамок входит в табель технической оснащенности ПАО «Транснефть» и одобрена для применения на объектах атомной отрасли. В зависимости от типа контролируемой поверхности, установка может быть дополнительно укомплектована стандартными вакуумными рамками, либо рамками, изготовленными по размерам заказчика. Контроль герметичности с применением установки основан на пузырьковом методе регламентированном ПНАЭ Г-7-019-89 и сводится к следующим этапам:
Нанесение на контролируемую поверхность пенно-пленочного индикатора;
Установка вакуумной рамки на контролируемую поверхность и создание между ними вакуума;
Визуальный контроль, потока пузырьков в местах образования течей.
Особенности контроля с применением вакуумной установки:
Комплектность поставки:

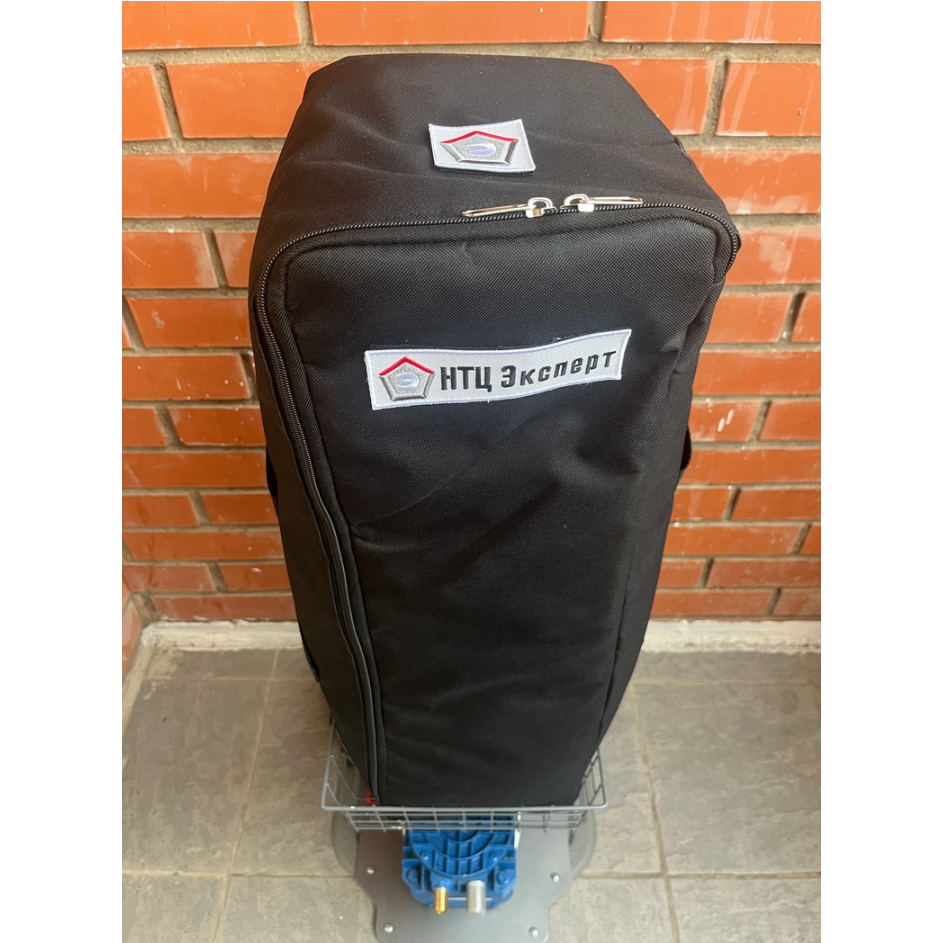

Установка для контроля герметичности НВМ-5 с дистанционным управлением создана на базе насоса НВМ-5 с встроенным электронным блоком для дистанционного управления. Управление включением и выключением насоса осуществляется с помощью брелка на расстоянии до 50 метров.
Преимущества установки с дистанционным управлением:
Стандартные размеры вакуумных рамок приведены в таблице
|
Форма рамки |
Размеры окна, мм |
Фото |
Назначение |
|
Вакуумная рамка для контроля герметичности плоская |
620 х 80 |
Контроль стыковых сварных швов и плоских поверхностей |
|
|
Рамка для контроля герметичности плоская-нахлест |
600 х 60 |
Контроль нахлесточных швов и поверхностей с перепадом высот 6-10 мм |
|
|
Рамка вакуумная угловая |
530 х 75 |
Контроль угловых (уторных) и тавровых сварных швов |
|
|
Рамка вакуумная угловая (внешняя) |
530 x 75 x 75 |
Контроль внешних угловых (уторных) сварных швов |
|
|
Вакуумная рамка треугольная |
195 х 195 х 195 |
Контроль внутренних сварных углов образованных тремя плоскостями |
|
|
Вакуумная камера круглая |
Ø 240 |
Для контроля плоских, выпуклых и вогнутых поверхностей |
|
|
Рамка вакуумная квадратная 230x230 |
230 х 230 |
Для контроля плоских поверхностей |
|
|
Вакуумная рамка для труб диаметром от 73,6мм до 1220,0мм |
Зависят от диаметра |
Контроль герметичности трубопроводов |
|
|
Рамка вакуумная «Эксперт-1000» |
620 х 80 |
Контроль стыковых сварных швов, плоских поверхностей. Изготовление для нахлесточных соединений под заказ. Освещенность контролируемой поверхности не менее 1000 лк. |
|
|
Вакуумная рамка с со светодиодной подсветкой |
В зависимости от рамки |
Вакуумная рамка любого вида. Подсветка имеет 12 мощных светодиодов, распределенных по поверхности, создают достаточный светопоток; питание 9 В; выключатель размещен на кран-ручке напуска атмосферы. Панель с источниками света тонкая (3 мм), изготовлена из прозрачного поликарбоната и легко изгибается, повторяя изгиб экрана вакуумной рамки при проведении дефектоскопии. |
|
|
Вакуумная рамка для контроля герметичности цилиндрическая |
Ø 100 |
Для наружного контроля трехгранных углов |
Вакуумные рамки могут иметь разное исполнение ручек-клапанов (пластиковое или алюминиевое) с одинаковым назначением. Производитель оставляет за собой право для разных партий поставок без предварительного уведомления изменять комплектующие части изделия не влияя при этом на основные технические параметры изделия или улучшая их.
Технические характеристики вакуумного течеискателя:
Вакуумные рамки для контроля герметичности
|
