Установка контроля герметичности конструкций вакуумно-пузырьковым способом УКГВПС

Установка контроля герметичности конструкций вакуумно-пузырьковым способом (течеискатель) ТУ 643901-10 предназначена для выявления герметичности сварных швов, обусловленных наличием дефектов типа сквозных трещин, непроваров, при сооружении резервуаров, газгольдеров, тоннелей.

Течеискатель предназначен для эксплуатации как внутри, так и вне помещений, при условии размещения вакуумного насоса во взрывобезопасном помещении, с температурой окружающего и откачиваемого воздуха от -200 до +500°C.

Отличительные особенности:

• Компактность, малый вес
• Быстрый процесс выявления дефекта
• Освещенность рабочего окна
• Метод ресивера т.е. создается запас вакуума за счет использования воздушного фильтра и шланга как ресивера, что ускоряет процесс перестановок рамок в 3 раза
• Есть возможность подключения вакуумного насоса к питанию 12Вт по спецзаказу
• Быстросъемные разъемы ускоряющие процесс замены вакуумных рамок
• Есть возможность изготовления рамок по чертежам заказчика, по спецзаказу

Порядок работы с установкой

Очистите контролируемую и прилегающую поверхность. Очищенная поверхность должна превышать контролируемую не менее чем на 100 мм с каждой стороны. Плохая очистка контролируемой поверхности может привести к недостоверным результатам контроля.

Нанесите пенный индикатор на участок, подлежащий контролю. Время с момента нанесения мыльного  состава до момента осмотра не должно превышать 10 мин. Количество индикатора, достаточное для образования пены при прохождении через него воздуха, определите опытным путем.

Подключите шланг быстросъемного соединителя к выбранной вакуумной камере, установите ручку трехпроходного крана в положение "рамка", включите насос, после чего приведите ручку в положение закрытия системы (соосное с линией заглушка-штуцер шланга). При достижении разряжения -0,8 атм. кратковременно прижмите камеру  к контролируемой поверхности и переводите ручку крана в положение "камера", после чего камера сама  прижмется к поверхности.

Создание в вакуумной камере давления менее  - 0,8 атм., может привести к недопустимым деформациям и поломке вакуумной камеры.

Провидите визуальный осмотр, подключив подсветку камеры. Появление пены воздушных пузырей, разбрызгивание жидкости свидетельствует о проникновении воздуха через дефекты сварного шва или основного металла.

Для обеспечения надежного контроля всего сварного соединения вакуумную камеру устанавливают так, чтобы она не менее чем на 100 мм перекрывала предыдущий проконтролированный участок. Для отрыва  вакуумной камеры откройте трехпроходной шаровой кран для впуска воздуха в камеру. Для сохранности резинового уплотнения, необходимо камеру поднять над поверхностью и опустить на новый  контролируемый участок. При работе с угловой вакуумной камерой на резиновые уплотнители наносится тонкий слой вакуумной смазки (вазелина).

При разряде аккумуляторной батареи она подключается с помощью разъема к зарядному устройству "Сонар". При  подключении загорается светодиод зарядного устройства. Зарядное устройство подключается к сети 220В. При этом оба светодиода светятся красным цветом.  По окончании зарядки светодиод зарядного устройства светится зеленым цветом (готов), после чего зарядное устройства следует отключить от аккумулятора и от сети.

Технические характеристики установки контроля герметичности конструкций вакуумно-пузырьковым способом УКГВПС:

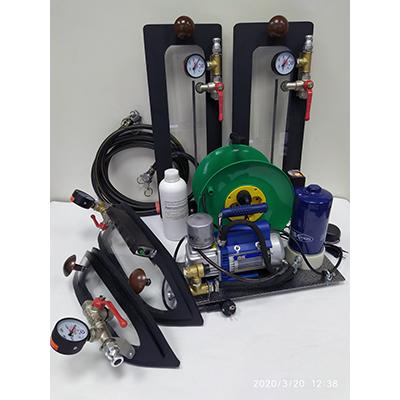

Комплект поставки:

• Блок вакуумного насоса VE-115N
• Вакуумный шланг, 5м
• Вакуумная камера для прямого шва с подсветкой
• Вакуумная камера для нахлесточного шва с подсветкой
• Вакуумная камера для углового шва с подсветкой
• Электроудлинитель на катушке, L=30м
• Масло вакуумное
• Зарядное устройство для аккумуляторов подсветки
• Кофр для блока насоса и вакуумного шланга
• Кофр для вакуумных камер
• Паспорт и руководство по эксплуатации вакуумной установки
• Паспорт на вакуумный насос

Дополнительно: по заявке вакуумная установка комплектуется вакуумной камерой для проверки уторного шва
