Тип оборудования: 3D сканер
Производитель: ScanTech
Модель: KSCAN20
Гарантия: 1 год
Описание сканера KSCAN20:

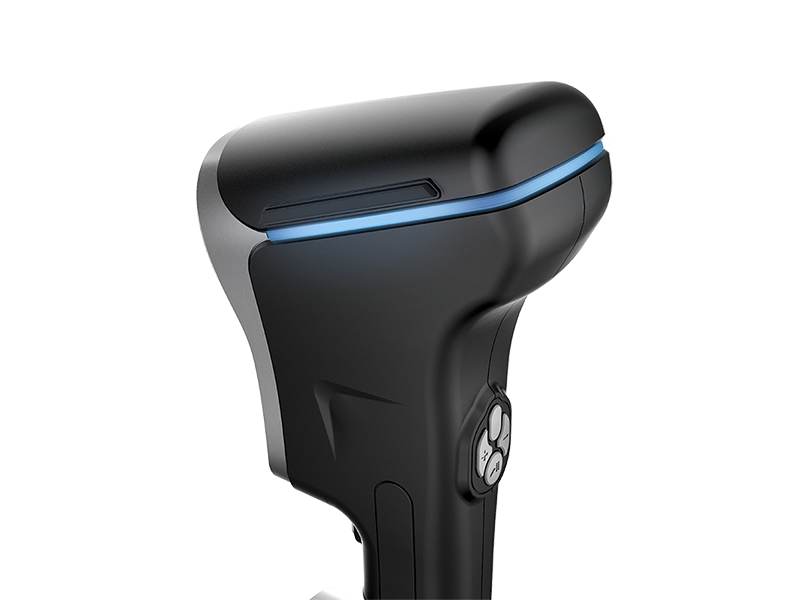

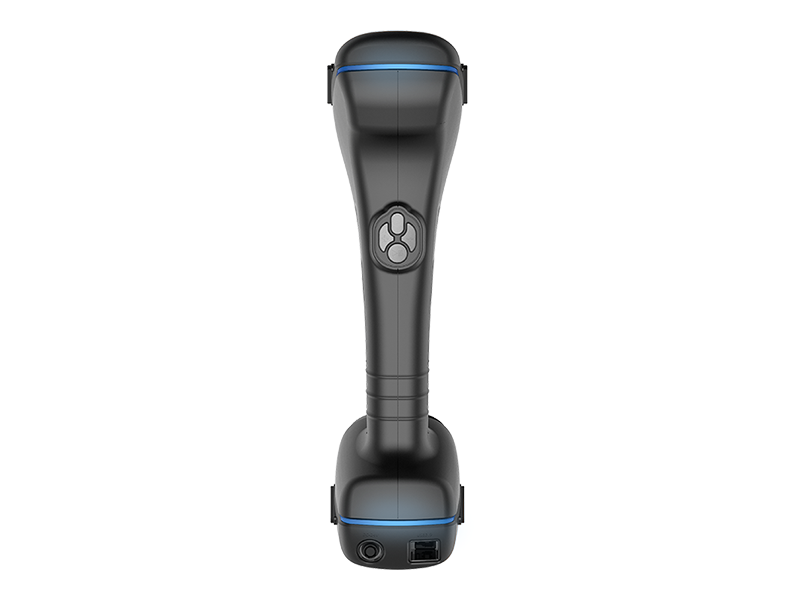

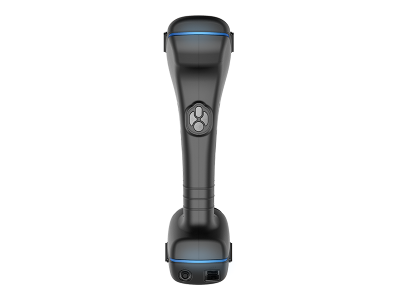

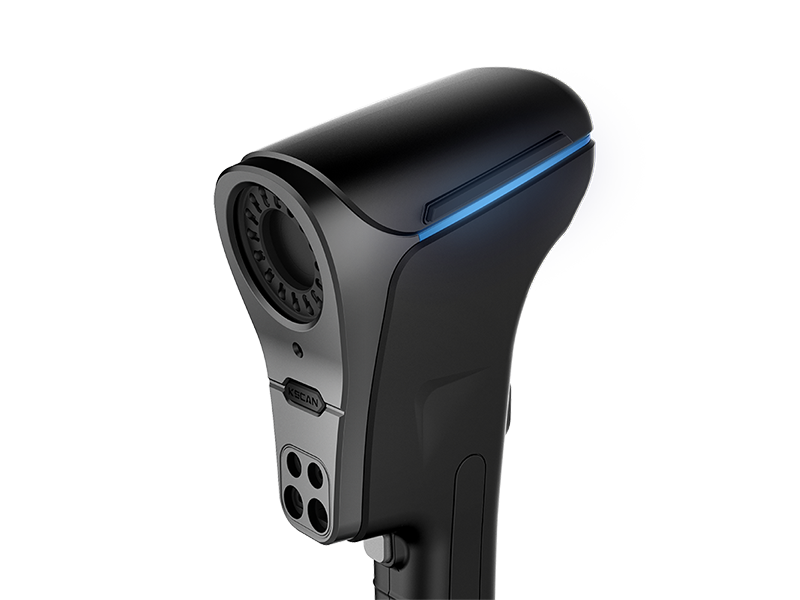

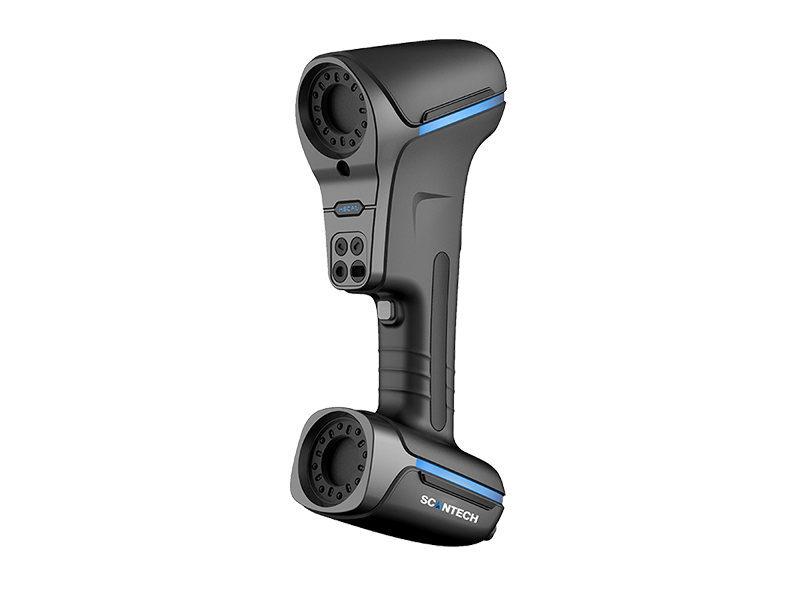

Инновационный 3D-сканер KSCAN создан компанией Scantech Co., Ltd. с использованием их опыта и наработок.
Эта модель является прямым продолжением нескольких линеек метрологического оборудования Scantech. Широкий функционал и оригинальные решения позволяют использовать 3D-сканер KSCAN для решения задач по обратному проектированию и контролю для деталей от 2 см до 10 м.
3D-сканер KSCAN объединяет в себе новый эргономичный дизайн, систему фотограмметрии и лазеры двух разных диапазонов собственной разработки Scantech Co., Ltd. Интегрированная фотограмметрическая система значительно расширяет область сканирования и улучшает объемную точность, особенно при сканировании крупных изделий. Красные лазеры используются для сканирования с разрешением до 0.1 мм, синие лазеры для сканирования в HD разрешении вплоть до 0.010 мм.
KSCAN сочетает высокую эффективность с высокой детализацией, что обеспечивается режимами сканирования красным и синим лазером. KSCAN - это решение, предназначенное для сканирования объектов в диапазоне от 0,02 до 10 м. В среднем сканер работает на 25-30% быстрее, чем сканеры из линеек HScan и Prince.
3D-сканер KSCAN поддерживает функцию контактных измерений, позволяющую получать корректные трехмерные данные при сканировании отверстий, плоскостей, кромок и т.д. KSCAN способен выполнять различные типы измерений, например, измерение труб - поиск деформаций и 3D-контроль - и их анализ при помощи ScanViewer, программного обеспечения для трехмерного сканирования.
3D-сканер KSCAN предназначен для профессионалов в области обратного проектирования и контроля изделий.
Особенности:
KSCAN оснащен интегрированной фотограмметрической системой. Точность измерений достигает 0.02 мм, а объемная точность – 0.035 мм/м. Высокая точность данных 3D-измерений может достигаться в диапазоне от 0.02 до 10 м.
При помощи функции контактных измерений KSCAN способен оперативно получать точные трехмерные данные в соответствии с самыми строгими требованиями.
Простое включение режима синего лазера в процессе сканирования. Разрешение достигает 10 мкм. Благодаря сверхвысокому разрешению можно с легкостью фиксировать текстуру поверхности такого объекта, как монета.
Благодаря увеличенной скорости и области сканирования KSCAN позволяет в значительной степени снизить затраты времени и трудоемкость, а также расходы на подготовку детали к 3D-сканированию.
При помощи ПО ScanViewer 3D-сканер KSCAN способен выполнять различные функции измерения: сравнение с CAD, измерение труб, поиск деформаций и контроль геометрических размеров и допусков.
Программное обеспечение ScanViewer
В комплекте со сканером идет программное обеспечение собственной разработки. Оно лучшим образом оптимизировано для работы со сканерами ScanTech, и получения данных метрологической точности. В пакет базового программного обеспечения также добавлены функции по контролю, анализу, возможность сравнение с CAD моделью, а также проведение измерений в 3D и в определенном сечении.
Основные достоинства программного обеспечения
Технические характеристики 3D сканера KSCAN20:
|
Модель |
KSCAN20 |
|
|
Режим сканирования |
Mode R (красный лазер) |
Mode B (Синий лазер) |
|
Источник излучения |
14 красных перкрёсных лазерных линий (+ 1 доп. линия) |
5 синих параллельных линий |
|
Точность |
до 0.02 мм |
|
|
Встроенная фотограмметрия |
Да |
|
|
Объемная точность |
0.02мм+0.035 мм/м |
0.01мм+0.035 мм/м |
|
Объемная точность с использованием дополнительной эталонной линейки |
0.02 мм/м (Опция) |
|
|
Разрешение |
0.050 мм |
0.010 мм |
|
Скорость измерений |
650 000 измерений/с |
650 000 измерений/с |
|
Класс лазера |
2M (безопасно для глаз) |
|
|
Область сканирования |
550 × 600 мм |
250 × 300 мм |
|
Расстояние до объекта |
420 мм |
200 мм |
|
Глубина резкости |
до 550 мм |
|
|
Портативный КИМ |
Опция |
|
|
Повторяемость измерений щупом |
0.03 мм |
|
|
Распознавание кромок |
Опция |
|
|
Точность кромки |
0.03 мм |
|
|
Программное обеспечение |
ScanViewer |
|
|
Контроль труб в ПО |
Опция (поддержка LRA данных) |
|
|
Выходные форматы |
.stl, .ply, .obj, .igx, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc |
|
|
Температура окружающей среды |
-10 – 40 °C |
|
|
Тип |
KSCAN20 |
KSCAN20-PB |
KSCAN20-EG |
KSCAN20-PBEG |
||
|
Красный лазер |
14 Лазерных линий + режим 1 доп. линии |
|||||
|
Синий лазер |
5 параллельных лазерных линий |
|||||
|
Разрешение |
0.01 мм |
0.01 мм |
0.01 мм |
0.01 мм |
||
|
Точность |
0.02 мм |
0.02 мм |
0.02 мм |
0.02 мм |
||
|
Встроенная фотограмметрия |
✔ |
✔ |
✔ |
✔ |
||
|
Объемная точность |
0.035 мм/м |
0.035 мм/м |
0.035 мм/м |
0.035 мм/м |
||
|
Область сканирования |
До 550 мм х 600 мм |
|||||
|
Глубина резкости |
До 550 мм |
|||||
|
Рекомендуемое расстояние до детали |
200-420 мм |
|||||
|
Скорость измерений |
650 000 измерений/с |
650 000 измерений/с |
650 000 измерений/с |
650 000 измерений/с |
||
|
Класс лазера |
CLASS II (безопасный для глаз) |
|||||
|
Щуп (портативный КИМ) |
Модуль |
— |
✔ |
— |
✔ |
|
|
Повторяемость измерений |
— |
0.03 мм |
— |
0.03 мм |
||
|
Модуль распознавания кромок |
Модуль |
— |
— |
✔ |
✔ |
|
|
Точность |
— |
— |
0.03 мм |
0.03 мм |
||
|
Модуль контроля труб |
Опция |
Опция |
Опция |
Опция |
||
|
Эталонная линейка |
Модуль |
Опция |
Опция |
Опция |
Опция |
|
|
Объемная точность |
0.02 мм/м |
0.02 мм/м |
0.02 мм/м |
0.02 мм/м |
||
Комплект поставки KSCAN20:
3D-сканер
Противоударный водозащищённый кейс
Калибровочные объекты (плита; линейки 2шт)
Комплект магнитных кодированный маркеров для фотограмметрии
2 комплекта самоклеящихся маркеров – 4000шт (6мм) 1000шт (3мм)
Провода для подключения к компьютеру (USB 3.0)
Блок питания и комплект проводов для подключения к сети
USB накопитель с программным обеспечением ScanViewer
USB-электронный ключ
|
