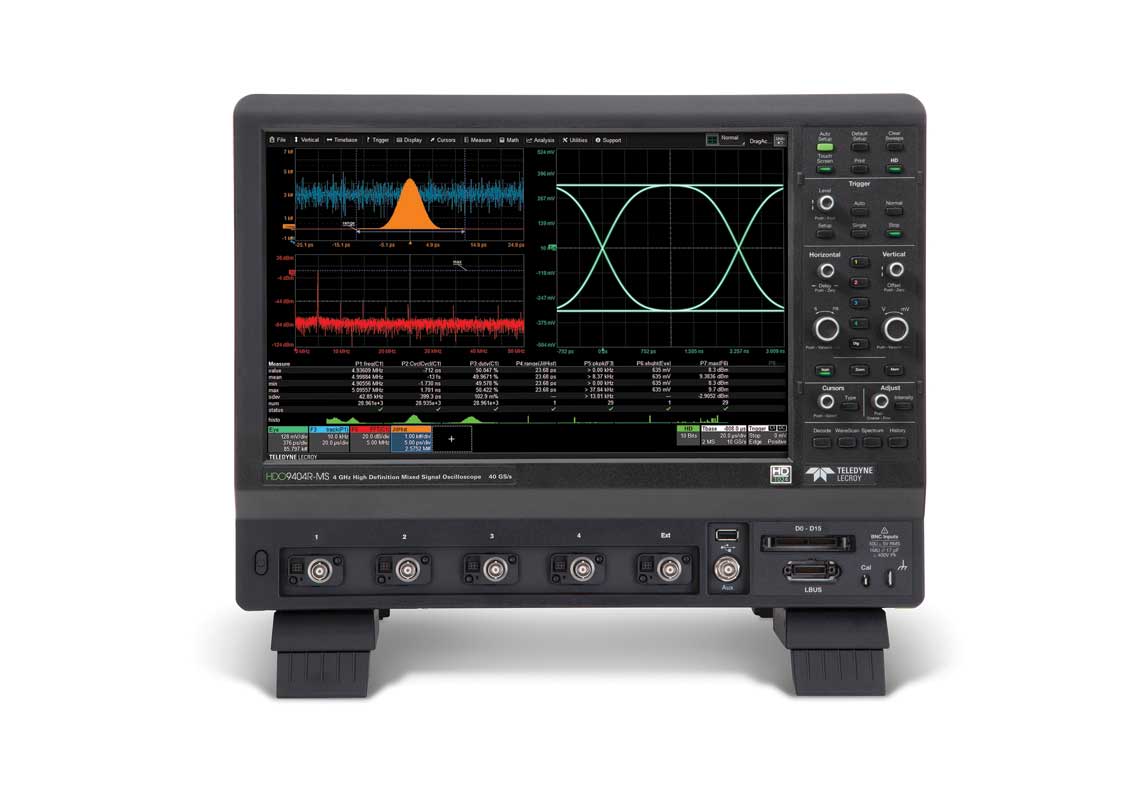

Описание цифрового осциллографа HDO9204R:

• 4 аналоговых канала с полосой пропускания: 1 ГГц, 2 ГГц, 3 ГГц, 4 ГГц

• Построение 8-и канальной системы сбора данных при использовании 2-х осциллографов и шлейфа синхронизации HDO9K-8CH-SYNCH (опция)

• Логический анализатор 16 цифровых каналов (HDO9000-MS)

• Разрядность АЦП: 10 бит

• Частота дискретизации до 40 ГГц (аналоговые кан.); до 1,25 ГГц (цифровые кан.)

• Объем памяти: 64 МБ/канал, 128 МБ при объединении каналов (аналоговые кан.); 128 МБ на 16 каналов (цифровые кан.)

• Пользовательский интерфейс (MAUI) оптимизирован для сенсорного управления

• Режим WaveScan: поиск аномалий в длинной записи по 20 условиям

• Режим “Анализатор спектра” в стандартной комплектации

• Авто- и курсорные измерения, расширенные функции матанализа

• Интеллектуальная система синхронизации, синхронизация ТВ и HDTV (опция синхронизации и декодирования по последовательным протоколам)

• Одновременная синхронизация аналоговыми и цифровыми сигналами (HDO9000-MS)

• Поддержка высокоскоростного анализатора параллельных шин HDA125 (до 18 цифровых каналов, битовая скорость до 6 Гб/с)

• Возможность интеграции с пакетами MathCad, MatLab, Excel

• Программные опции: анализ мощности, цифровая фильтрация, параметры ЭМС, анализ телеком. масок и глазковых диаграмм, интерфейс пользователя

• Приложение LabNotebook для создания отчетов и документирования результатов

• «Открытая» платформа на базе ОС WIN 7 (64 bit)

• Большой цветной сенсорный ЖКИ (39,1 см)

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: HDO9104R-MS, HDO9204R-MS, HDO9304R-MS, HDO9404R-MS, HDO9104R, HDO9204R, HDO9304R, HDO9404R
