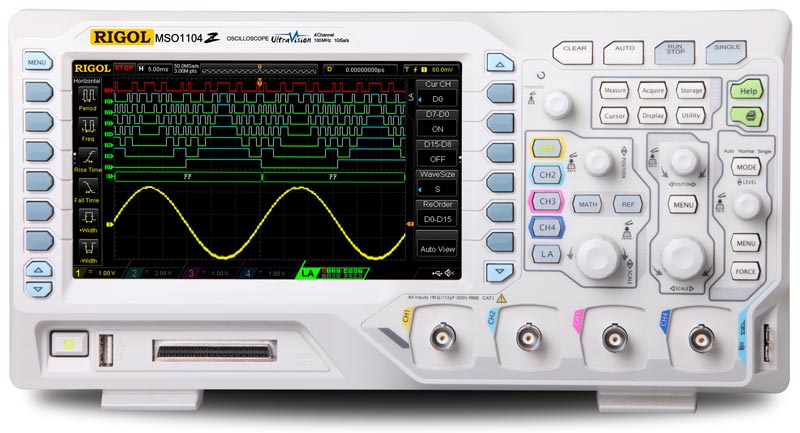

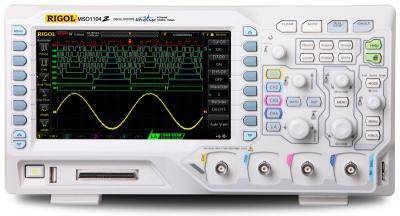

Цифровой осциллограф Rigol MSO1074Z

Цифровой осциллограф Rigol MSO1074Z предоставляет пользователям широкие возможности по доступной цене. Благодаря инновационной технологии UltraVision, большой глубине записи, наличию четырех каналов, высокой скорости захвата осциллограмм цифровой осциллограф Rigol MSO1074Z является идеальным средством для анализа сигналов при ограниченном бюджете.

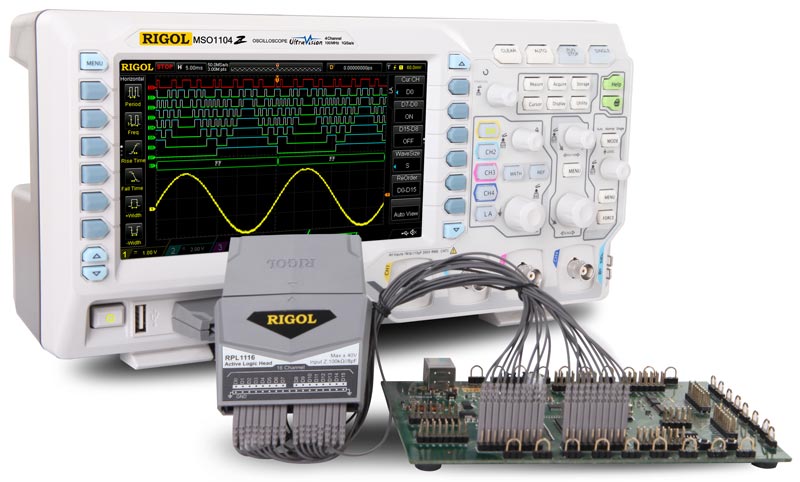

Наличие в осциллографе Rigol MSO1074Z 16-канального логического анализатора позволяет использовать его для проектирования и анализа устройств со смешанными сигналами.

Технические характеристики:

• 4 аналоговых канала + 16 цифровых.

• Осциллограф: 4 канала.

• Осциллограф: полоса пропускания - 70 МГц

• Частота дискретизации - 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с - 4канала)

• Макс. память - 12 М (6 М на канал), 24 М - опция

• Входной импеданс: 1 МОм

• Скорость захвата 30000 осц/сек

• 256 градаций яркости

• Расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI (опция)

• UltraVision

• Курсорные измерения. 24 автоизмерения

• Матем. функции

• БПФ

• Интерполятор: линейный, Sin(x)/x

• Покадровый регистратор (5000 кадров - опция)

• Самописец

• Тестирование в пределах Pass/Fail

• Выход синхронизации

• Интерфейс: USB-host, USB-device, LAN.

• Дисплей: 17,8 см (7"), цветной, TFT, 800 х 480

• Вес: 3,2 кг.

• Размеры: 313,1 x 160,8 x 122,4 мм.

Комплект поставки:

• осциллограф

• осциллографические щупы – 4 шт. пассивных (150 МГц)

• пробник логического анализатора RPL1116

• сетевой кабель

• USB кабель для подключения к ПК

• краткое руководство по эксплуатации

Дополнительные аксессуары и опции:

• комплект для монтажа в стойку RM-DS1000Z

• адаптер USB-GPIB

• пассивный пробник RP2200

• пассивный пробник RP3300A

• высоковольтный пробник RP1300H

• высоковольтный пробник RP1050H

• токовый пробник RP1001C

• токовый пробник RP1002C

• токовый пробник RP1003C

• токовый пробник RP1004C

• токовый пробник RP1005C

• блок питания для токовых пробников RP1000P

• дифференциальный высоковольтный пробник RP1025D

• дифференциальный высоковольтный пробник RP1050D

• дифференциальный высоковольтный пробник RP1100D

• адаптер 50 Ом RT50J

• опция расширения памяти до 24 М (1 канал) / 12 М (2 канала) / 6 М (четыре канала) MEM-DS1000Z

• опция покадрового регистратора 5000 кадров в реальном времени REC-DS1000Z

• опция расширенного запуска AT-DS1000Z

• опция анализа последовательных шин SA-DS1000Z
