Артикул: ADS-4472
|

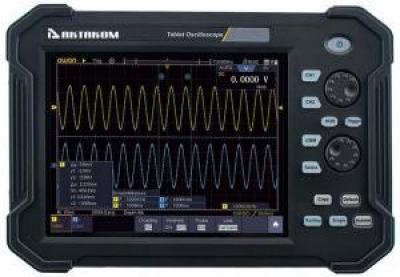

Тип оборудования: Осциллограф цифровой
Производитель: Актаком
Модель: ADS-4472
Гарантия: 14 месяцев
Описание осциллографа ADS-4472:
Технические характеристики цифрового осциллографа ADS-4472:
| Характеристика | Значение | |
|---|---|---|
| Полоса пропускания | 70 МГц | |
| Количество каналов | 2 + внешний запуск | |
| Скорость захвата осциллограмм | 45 000 осц/с | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 1 Гвыб/с (1 кан.); 500 Мвыб/с (2 кан.) | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ ±2% в параллель 15 пФ ±5 пФ | |
| Учет ослабления пробников | 0,001X - 1000X, шаг 1-2-5 | |
| Максимальное входное напряжение | 400 Впик (AC+DC) | |
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы | Интерполяция | sin (x)/x |
| Глубина записи | 40 М точек (1 канал), 20 М точек (2 канала) | |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |
| Погрешность измерения интервалов | однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс) |
|
| Погрешность времени выборки и времени задержки | ±2,5 ppm | |
| Параметры вертикальной системы | Режим АЦП | 8 бит |
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел) |
|
| Полоса пропускания для аналогового периодического сигнала | 70 МГц | |
| Низкочастотный предел | ≥5 Гц (на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤5 нс (типичное) | |
| Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1) | ±3% (для коэффициента отклонения 1 мВ/дел) ±2% (для коэффициента отклонения ≥2 мВ/дел) |
|
| Погрешность коэф. усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV |
|
| Измерения | Курсорные | ΔV, ΔT, ΔV и ΔT между курсорами, авто |
| Автоматические | Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area | |
| Математические операции | +, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный) | |
| Сохранение во внутреннюю память | 100 осциллограмм | |
| Фигуры Лиссажу (X-Y) | Диапазон: полный Сдвиг фаз: ±3 градуса |
|
| Частотомер | Диапазон | 2 Гц - полный диапазон |
| Разрядность | 6 цифр | |
| Тип запуска | Фронт, однократный запуск | |
| Декодирование сигналов последовательных шин | I²C, SPI, RS-232, CAN | |
| Характеристики | Значене | ||
|---|---|---|---|
| Тип запуска | Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN |
||
| Режим запуска | Авто, обычный, однократный | ||
| Блокировка уровня запуска | 100 нс ~ 10 с | ||
| Диапазон уровня запуска | ±5 делений от центра экрана (внутренний запуск) ±0,3 дел (внешний запуск) |
||
| Запуск по фронту | нарастающий, спадающий | ||
| Запуск по длительности импульса | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
|
| диапазон установок | 30 нс ~ 10 с | ||
| Запуск по ранту | условие запуска | положительная или отрицательная полярность: >, <, = | |
| диапазон установок | 30 нс ~ 10 с | ||
| Запуск по окну | Фронт | нарастающий, спадающий | |
| Позиция запуска | Вход, выход, время | ||
| Ширина окна | 2 нс ~ 10 с | ||
| Запуск по N фронту | Тип фронта | нарастающий, спадающий | |
| Время | 30 нс ~ 10 с | ||
| Номер фронта | 1 ~ 128 | ||
| Скорость нарастания | Скорость сигнала | положительная или отрицательная полярность: >, <, = | |
| Условие запуска | 30 нс ~ 10 с | ||
| Запуск по видеосигналу | Cистема | NTSC, PAL и SECAM | |
| Выбор линии | 1 - 525 NTSC 1 - 625 PAL/SECAM |
||
| Запуск по логическому шаблону | Условие | AND, OR, XNOR, XOR | |
| Условие задержки | H, L, X, нарастающий фронт, спадающий фронт | ||
| Выход | запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени | ||
| Запуск по истечению времени | Фронт | нарастающий, спадающий | |
| Установка времени | 30 нс ~ 10 с | ||
| Разрешение дисплея | 4½ разряда (19999 отсчетов) |
| Входной импеданс | 10 МОм |
| Измерение постоянного напряжения | Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /1000 В Точность: ±(0,5% + 10 е.м.р.) диап. 20 мВ/200 мВ; ±(0,3% + 5 е.м.р.) диап. 2 В/20 В/200 В; ±(0,5% + 5 е.м.р.) диап. 1000 В; Макс. напряжение на входе: 1000 В |
| Измерение переменного напряжения | Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /750 В Точность: ±(0,8% + 10 е.м.р.) диап. 20 мВ/200 мВ/2 В/20 В/200 В; ±(1,0% + 10 е.м.р.) диап. 750 В; Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 1000 Гц |
| Измерение постоянного тока | Диапазоны: 10 А Точность: ±(2.0% + 10 е.м.р.) |
| Измерение переменного тока | Диапазоны: 10 А Точность: ±(2.5% + 10 е.м.р.) |
| Сопротивление | Диапазоны: 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм Точность: ±(0,8% + 10 е.м.р.) диап. 200 Ом; ±(0,5% + 3 е.м.р.) диап. 2 кОм ~ 2 МОм; ±(0,8% + 5 е.м.р.) диап. 20 МОм; ±(5,0% + 10 е.м.р.) диап. 100 МОм; |
| Емкость | Диапазон: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.) |
| Тест диодов | 0 В ~ 2 В |
| Неразрывность цепи | <50 Ом звуковой сигнал |
| Тип дисплея | диагональ 8”, ЖК, сенсорный емкостной |
| Разрешение дисплея | 800 х 600 точек |
| Количество цветов | 65536 цветов |
| Послесвечение | 1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается. |
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
| Для связи с ПК | USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail) |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| WiFi | опция |
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | <15 Вт |
| предохранитель | 2 A, T тип, 250 В |
| Батарейное питание | 7,4 В ; 8000 мАч (время работы около 5 часов) |
| Габаритные размеры | 270 мм × 191 мм × 48 мм (Д*В*Г) |
| Вес | Около 1.7 кг |
|
