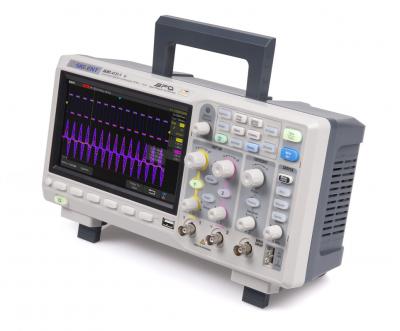

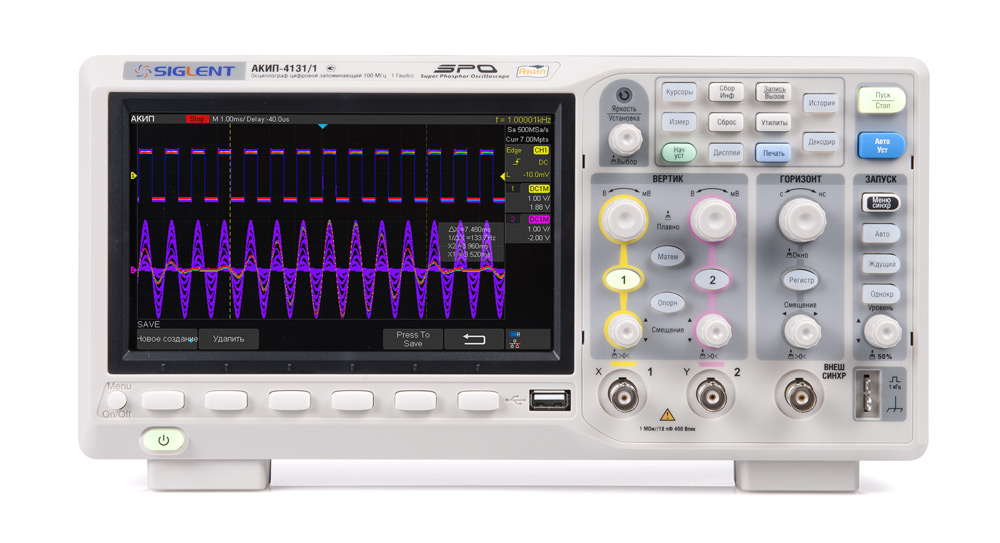

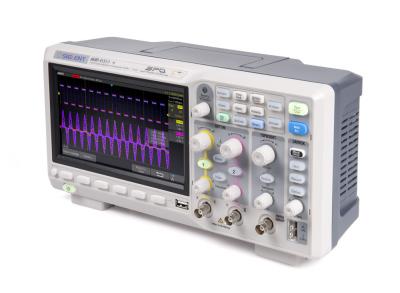

Артикул: АКИП-4131/2
|
Особенности осциллографа цифрового запоминающего АКИП-4131/2:
Количество каналов 2
Полоса пропускания 200 МГц
Максимальная частота дискретизации 1 ГГц
Объем памяти на канал 7 МБ (14 МБ – при объединении)
Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
Интерполяция: Sin X/х, линейная
38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
Режим сегментированной памяти (до 1000 сегментов)
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
Функция автоустановки параметров развертки, запуска
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
Частотный анализ (БПФ) при длине памяти 1 МБ
Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью
Русифицированное меню
Технические характеристики осциллографа цифрового запоминающего АКИП-4131/2:
|
Параметр |
Значение |
|
Канал вертикального отклонения |
|
|
Число каналов |
2 |
|
Полоса пропускания (-3 дБ) |
0…200 МГц |
|
Время нарастания |
≤ 1,8 нс |
|
Ограничение ПП |
20 МГц |
|
Коэффициент отклонения (Коткл.) |
500 мкВ/дел…10 В/дел |
|
Погрешность установки Коткл. |
≤±3.0%: 5мВ/дел ~ 10 В/дел; ≤ ±4%: ≤2 мВ/дел |
|
Диапазон установки смещения |
500 мкВ ~ 150 мВ: ± 2 В; 152 мВ ~ 1,5 В: ± 20 В; 1,52 В ~ 10 В: ± 200 В |
|
Входной импеданс |
1 МОм (± 2 %) / 18 ± 2 пФ |
|
Максимальное входное напряжение |
400 Впик (DC+AС пик, ≤ 10 кГц) |
|
Канал горизонтального отклонения |
|
|
Коэффициент развертки (Кразв.) |
1 нс/дел…100 с/дел (шаг 1-2-5), самописец 50 мс/дел – 100 с/дел |
|
Погрешность установки Кразв. |
± 0,0025 % |
|
Режимы работы |
Основной, ZOOM окна, самописец, X-Y |
|
Синхронизация |
|
|
Источники синхросигнала |
Любой из каналов, внешний (Ext, Ext/5), сеть |
|
Режимы запуска развертки |
Автоматический, ждущий, однократный |
|
Виды синхронизации |
По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, опционально по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN |
|
Предзапуск |
0~100% памяти |
|
Послезапуск |
0…10000 делений |
|
Вид входа |
Открытый, закрытый, ВЧ и НЧ фильтры |
|
Чувствительность синхронизации |
Внутренняя: 0,6 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…200 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…200 МГц) |
|
Аналого-цифровое преобразование |
|
|
Разрешение по вертикали |
8 бит (до 11 бит с шагом 0,5 бита в режиме эквивалентного разрешения (ERes)) |
|
Частота дискретизации |
500 МГц на канал (1 ГГц при объединении каналов) |
|
Интерполяция |
SinX/x, линейная |
|
Длина записи |
7 МБ (14 МБ при объединении каналов) |
|
Пиковый детектор |
1 нс |
|
Режимы работы |
Выборка, пик. детектор (> 1 нс); усреднение, накопление, однократн. |
|
Курсорные измерения |
|
|
Функции |
DU; DT; 1/DT |
|
Автоматические измерения |
|
|
Функции по вертикали |
Uпик; U макс; U мин; Uампл; Uверх; Uбаза; Uср.кв.; -U; +U; Uсред; выбросы на вершине и в паузе |
|
Функции по горизонтали |
f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%), фаза |
|
Измерение задержки |
FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
|
Математика |
|
|
Функции |
+, -, х; /; d/dt, ∫dt, √ БПФ – частотный анализ при длине памяти 1 МБ |
|
Операторы |
Любой аналоговый канал |
|
Декодирование |
|
|
Формат данных |
I2C, SPI, UART/RS232, CAN, LIN |
|
Дополнительные возможности |
|
|
Режим HISTORY |
Сохранение с временными метками до 80000 осциллограмм |
|
Сегментир. память |
До 80.000 сегментов |
|

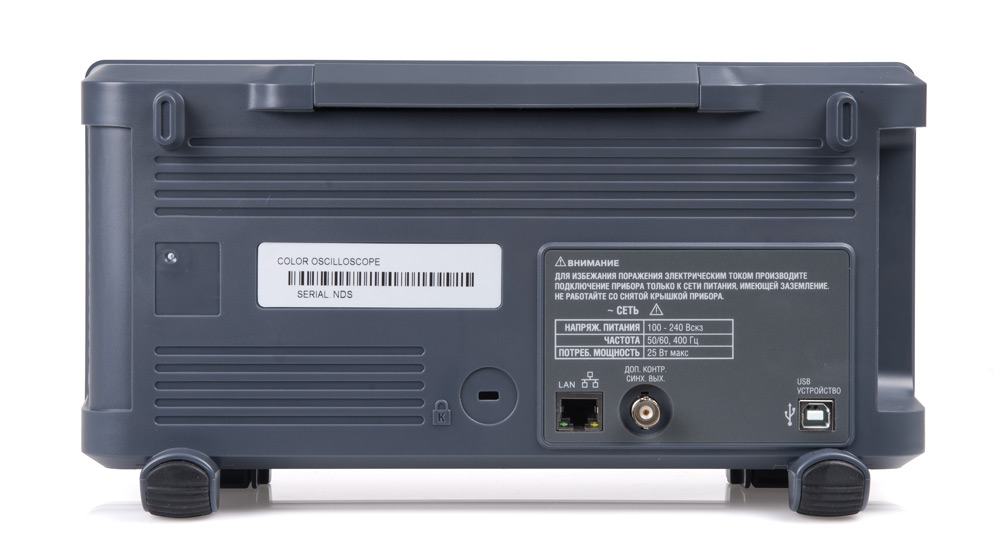

Интерфейс |
USB, LAN |
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|
Режим X-Y |
Х – кан 1, Y – кан 2; разность фаз < > |
|
Общие данные |
|
|
ЖК-дисплей |
Цветной (TFT) SVGA, диагональ 17,8 см, 8 × 14 дел (разреш. 800 × 480) |
|
Напряжение питания |
100…240 В, 50/ 60/ 400 Гц (автовыбор); 25 Вт макс; кат. 2 |
|
Рабочая температура |
+10…+40°С; влажность ≤ 85% |
|
Габариты |
312 х 134 х 150 мм |
|
Масса |
2,5 кг |
Комплект поставки АКИП-4131/2
|
№ |
Наименование |
Количество |
|
1 |
Осциллограф цифровой запоминающий АКИП-4131/2 |
1 |
|
2 |
Шнур питания |
1 |
|
3 |
Делитель 1:1/1:10 |
2 |
|
4 |
Кабель USB |
1 |
|
5 |
Руководство по эксплуатации |
1 |
|
