Артикул: АКИП-76424E
|
Тип оборудования: Осциллограф
Производитель: АКИП
Модель: АКИП-76424E
Гарантия: 5 лет
Описание осциллографа АКИП-76424E:

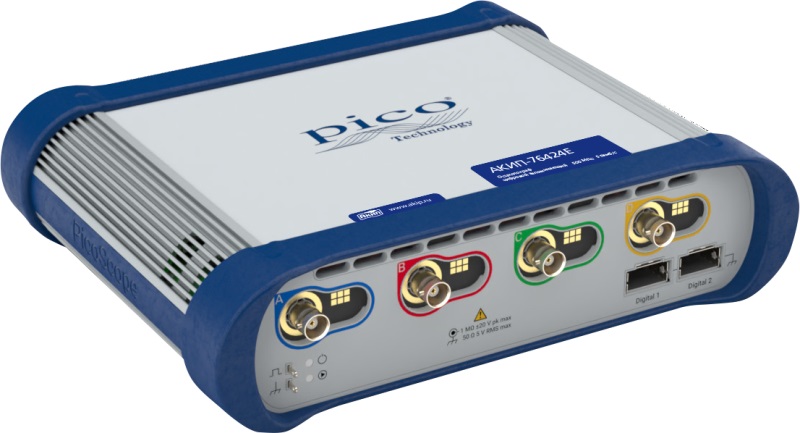

Осциллограф АКИП-76424E- «6 в 1» - осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опционально анализ смешанных сигналов
Особенности АКИП-76424E:
Технические характеристики осциллографа АКИП-76424E:
| Параметр | АКИП-76403E | АКИП-76404E | АКИП-76424E |
|
Канал вертикального отклонения (Аналоговые каналы)
|
|||
| Число входных каналов | 4 | ||
| Полоса пропускания (-3 дБ) | 300 МГц | 0…500 МГц (ограничение ПП 20 МГц) | |
| Коэффициент отклонения (К откл) | 1 МОм: 10, 20, 50, 100, 200, 500 мВ/дел, 1, 2, 5, 10, 20 В/дел 50 Ом: 10 мВ/дел ….5 В/дел | ||
| Вид входа | 1 МОм: открытый, закрытый (DC/ AC); 50 Ом: открытый (DC) | ||
| Погрешность установки К откл | ± 1,5 % | ± 0,5 % | |
| Время нарастания, не более | < > | < > | |
| Входное сопротивление | 1 МОм/ 12 пФ; 50 Ом | ||
| Максимальное входное напряжение | 1 МОм: ±100 В (DC+ACпик) до 10 кГц; 50 Ом: 5,5 Вскз | ||
| Тип входных коннекторов | BNC (обновленный тип с контактной площадкой) | ||
|
Канал вертикального отклонения (Цифровые каналы с опцией ТА369)
|
|||
| Число каналов | 16 (2 порта по 8 каналов каждый) | ||
| Входной разъем | Контакты: 0,64-0,89 мм «штырь»/ 0,64 мм «Pin» - шаг 2,54 мм | ||
| Максимальная входящая частота | 500 МГц | ||
| Минимальный временной интервал | 1 нс | ||
| Входной импеданс | 101 кОм (± 1%) / 3,5 ± 0,5 пФ | ||
| Пороговый уровень | TTL, CMOS, ECL, PECL, пользовательский (-5…+5 В) | ||
| Погрешность установки порога | ± 100 мВ + 3% | ||
| Диапазон входящего напряжения | ± 8 В (с шагом 5 мВ) | ||
| Максимальное входное напряжение | ± 40 В до 10 МГц (линейно), ± 5 В до 500 МГц | ||
|
Канал горизонтального отклонения
|
|||
| Коэффициент развертки (К разв) | 1 нс…5000 с/дел | ||
| Погрешность установки К разв | ± 2 ppm (± 0,0002 %) | ||
| Режимы работы | Основной, ZOOM окно, X-Y | ||
| Выборка АЦП | Одновременно по всем активным каналам (аналоговым и цифровым) | ||
|
Синхронизация
|
|||
| Источники синхросигнала | Любой из 8-и каналов (A/B/C/D, E/F/G/H), вх. внеш. синхр (AUX I/O), цифровые входы (опция лог. пробника TA369) | ||
| Условия запуска развертки (Аналоговые каналы) | Фронт, окно, по длительности имп, по длительности в окне (гистерезис), отложенная, отложенная в окне, по интервалу, рант, логические условия. Доступно сочетание до 4-х условий (по аналоговому / цифровому каналу) | ||
| Условия запуска развертки (цифровые каналы - с опцией MSO) | Фронт, по длительности имп, отложенная, по интервалу, логические, паттерн, смешанный сигнал (mixed) - при наличии пробника TA369. | ||
| Режим запуска | Однократный, ждущий, автоколебательный, ускоренный /Rapid (сегментная развертка), без синхронизации | ||
| Уровень запуска | В полном диапазоне входного напряжения | ||
| Межсегментное время (rapid) | < > | ||
| Максимальная скорость захвата осциллограмм (обновления) | 10.000 осц./ 3 мс для PicoScope6 / 2.000.000 осц./ 0,6 мс для пакета PicoSDK | ||
|
Вход внешнего ОГ (EXT REF IN)
|
|||
| Частота | 10 МГц | ||
| Входная амплитуда | 0,2 …3,3 В п-п | ||
| Входящий импеданс | Hi-Z (вх AC), > 1 кОм при f 10 МГц | ||
| Тип коннектора | BNC (на задней панели) | ||
| Максимальное входное напряжение | ± 5 Впик (защита от перегрузки) | ||
|
Аналого-Цифровое преобразование
|
|||
| Разрешение по вертикали (в режиме реального времени) | 8 бит | 8 / 10 / 12 бит (FlexRes) | |
| Увеличение разрешения | до 4 бит (в режиме ERES - программно) | ||
| Максимальная частота дискретизации * (однократный сигнал) - режим «8 бит» | 5 ГГц один канал 2,5 ГГц два канала 1,25 ГГц 4 канала |
5 ГГц (в 2-х кан/ 2 MSO - при объединенном входе ABCD; 2,5 ГГц (в 4-х кан/ 2 MSO - при объединенном входе AВ или CD, EF или GH); |
|
| Максимальная частота дискретизации * (однократный сигнал) - режим «10 бит» | Не поддерживается | до 5 ГГц (1 канальный режим / 1 MSO - при объединении ABCD и EFGH); 2,5 ГГц (2-х канальный / 2 MSO – не доступно при объединении AВ, CD, EF, GH) 1,25 ГГц (4-х кананльный / 2 MSO) 625 МГц (8-и канальном режиме / 2 MSO) 312,5 МГц – в других комбинациях каналов |
|
| Максимальная частота дискретизации * (однократный сигнал) - режим «12 бит» | Не поддерживается | 1,25 ГГц (при объединении ABCD и / или EFGH и активации 1 порта MSO) | |
| Максимальная частота дискретизации (USB stream – софт PicoScope6) | ~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК) ~312 МГц по USB3.0 | ~ 20 МГц по шине USB3.0 Делится между активными каналами (определяется ПК)~312 МГц по USB3.0 («8 бит») / ~156 МГц по USB3.0 («10/ 12 бит») | |
| Длина памяти при сборе данных (делится между активными каналами) | 1 ГБ | 2 ГБ | 4 ГБ (2 ГБ в реж. «10/ 12 бит») Максимальный однократный захват: 2 ГБ – для PicoScope6/ 4 ГБ для PicoSDK |
| Длина памяти непрерывной оцифровки (режиме USB stream) | 100 МБ для PicoScope6. Использование буферизации для PicoSDK (в случае переполнения памяти устройства), при этом нет ограничений на общую продолжительность захвата | ||
| Буфер памяти (число сегментов) | 10.000 для PicoScope6; 2.000.000 для пакета PicoSDK | ||
| Интерполяция | Линейная, Sin (X)/ х | ||
| Режимы отображения данных | Выборка, послесвечение (цвет/ яркость), цифровой самописец (Roll) | ||
|
Курсивные измерения
|
|||
| Функции | ΔU; ΔT; 1/ΔT | ||
|
Автоматическое измерение (Осциллограф)
|
|||
| По вертикали | Пик-пик, амплитуда, ср.квадратическое (RMS), TRMS, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее DC, выбросы на вершине и в паузе | ||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка | ||
|
Автоматическое измерение (Анализатор спектра)
|
|||
| Параметры | Пик-частота, Пик-амплитуда, усред. амплитуда, полная мощность, THD%, THDdB, THD+N, SFDR, SINAD, SNR, IMD | ||
| Статистика | Максимальное, минимальное, среднее, СКО (Stand. Dev) | ||
|
Математика
|
|||
| Функции | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, duty, highpass, lowpass, bandpass, bandstop | ||
| Операторы | Любой входящий канал (от A до H), опорная осциллографа(Ref), время (T), числоπ(пи), 1D0 …2D7 (цифровые каналы), константы | ||
|
Анализатор спектра
|
|||
| Диапазон входных частот | 0…300 МГц / 0…500 МГц | ||
| Индикация спектрограммы | Амплитуда, среднее значение, удержание пика | ||
| Тип окна наблюдения | Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса | ||
| Глубина БПФ | 128…1.048.576 точек (1 М) | ||
|
Функциональный генератор
|
|||
| Формы выходных сигналов | Синус, меандр, треугольник, пила (нараст/ спад), постоянное напряжение (DC), гауссовский, полусинус, sinc | ||
| Диапазон частот | 100 мкГц … 50 МГц (синус/ прямоуг.), 100 мкГц…1 МГц – другие формы | ||
| Разрешение ЦАП | 14 бит | ||
| Режимы и функции | ГКЧ (sweep), псевдослучайная последовательность (PRBS/ до 50 Мб/с) | ||
| Выходной уровень | 50 мВ …±5 В (без нагрузки / ХХ); ±2,5 В (на нагрузку 50 Ом) | ||
| Погрешность установки | ± 0,5% | ||
|
Генератор сигналов произвольной формы AWG
|
|||
| Диапазон частот | 0,03 Гц … 100 МГц (с фильтрацией до 50 МГц) | ||
| Скорость выборки ЦАП | < > | ||
| Длина памяти СПФ | 40 К точек | ||
| Стандартные выхыходные сигналы | Синус, меандр, треугольник, пила (нарастающая спадающая), Sin(х)/x, колоколообразный, бел. шум, постоянное напряжение, ПСП (PRBS) | ||
| Разрешение ЦАП | 14 бит | ||
| Выходной уровень | 50 мВ … 2,5 В (на нагр. 50 Ом), погрешность уст. 0,5% | ||
| Диапазон постоянного смещения | ± 1 В | ||
|
Калибратор
|
|||
| Частота и форма | 1 кГц/ меандр (для калибровки пробников) | ||
| Амплитуда | 2 Впик-пик | ||
| Выходной импеданс | 600 Ом (защита выхода ± 5В (AC+DC)) | ||
|
Декодирование последовательных данных
|
|||
| Скорость передачи данных | 10 кб/с … 1 Мб/с | ||
| Пороговый уровень | Настраиваемый (авто или ручной) | ||
| Формат данных (Протоколы) | 1-Wire, ARINC 429, BroadR-Reach, CAN & CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1, Manchester, Modbus | ||
|
Допусковый контроль
|
|||
| Горизонтальное разрешение | 1000 … 10000 точек | ||
| Статистика (Годен/ Не годен) | В допуске, не в допуске, общее кол-во тестов (total) | ||
|
Общие данные
|
|||
| Рабочие условия | 0…+40°С; отн. влажность 85% (хранение -20..+60°С) | ||
| Источник питания | 12В ±5%, максимально потребляемый ток 7 А (сетевой адаптер PS016 AC/DC ~220В) | ||
| Интерфейс связи с ПК | USB 3.0 (совместимый с USB 2.0/1.1), коннектор B типа | ||
| Габаритные размеры | 245 × 192 ×61 мм | ||
| Масса | 2,2 кг (только осциллограф) | ||
Комплект поставки АКИП-76424E:
|
|
|
|
|
|
|
|
