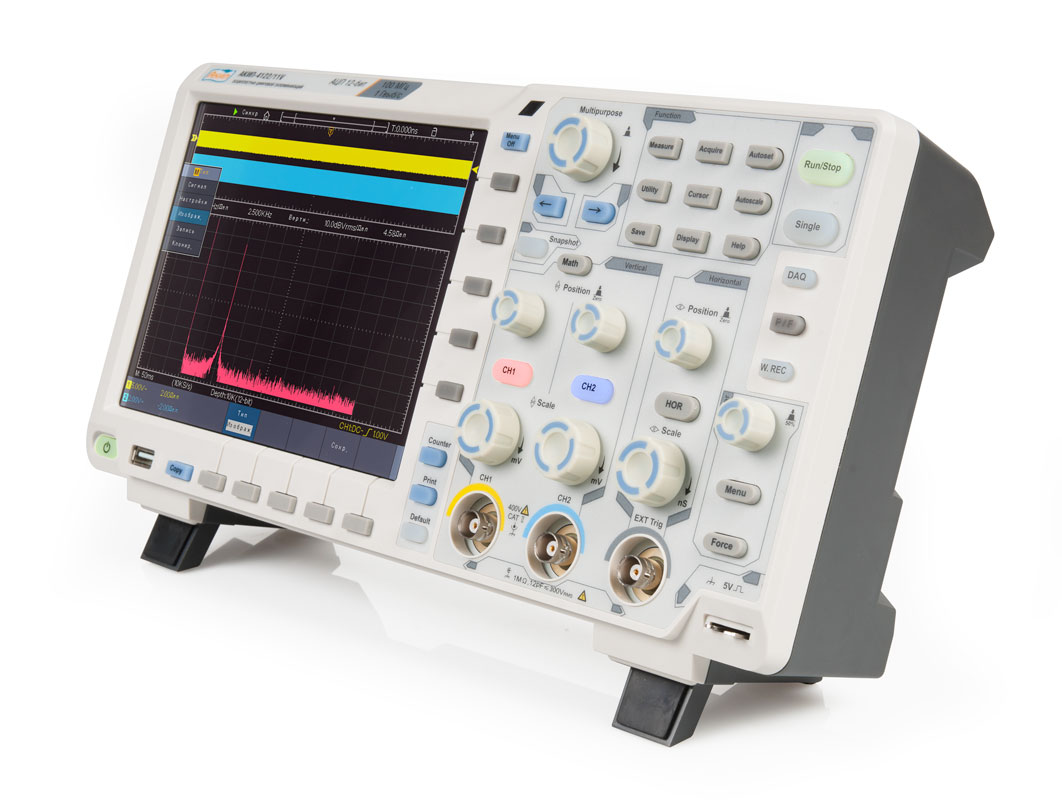

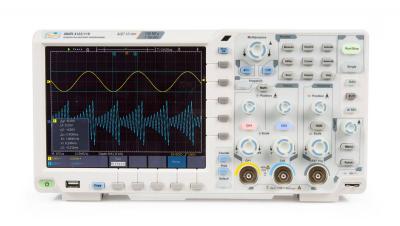

Артикул: АКИП-4122/10
|
Особенности осциллографа цифрового запоминающего АКИП-4122/10:
Количество каналов: 2 (+ вход внеш. синхр EXT);
Полосы пропускания: 60 МГц;
Объем памяти 40 М (на канал);
Макс. частота дискретизации: 500 МГц
Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
Цифровые фильтры (ФВЧ, ФНЧ);
Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
Память: 100 осциллограмм, 8 профилей настроек;
Интерфейс: USB 2.0, LAN для управления и сохранения данных;
Выход для внешнего монитора (VGA);
Цветной TFT-дисплей (20 см) с регулируемой яркостью.
Технические характеристики осциллографа цифрового запоминающего АКИП-4122/10:
|
Параметр |
АКИП-4122/10 АКИП-4122/10V |
АКИП-4122/7 АКИП-4122/7V АКИП-4122/11 АКИП-4122/11V |
АКИП-4122/8 АКИП-4122/8V АКИП-4122/12 АКИП-4122/12V |
АКИП-4122/9 АКИП-4122/9V |
|
Канал вертикального отклонения |
||||
|
Число каналов |
2 |
2 |
2 |
2 |
|
Полоса пропускания (-3 дБ) |
0…60 МГц |
0...100 МГц |
0...200 МГц |
0...300 МГц |
|
Ограничение полосы |
20 МГц |
|||
|
Коэффициент отклонения (Коткл.) |
1 мВ/дел...10 В/дел |
|||
|
Погрешность установки Коткл. |
± 3 % |
|||
|
Связь по входу |
Открытый, закрытый, земля |
|||
|
Полоса пропускания (-3 дБ) |
≤ 5,8 нс |
≤ 3,5 нс |
≤ 1,7 нс |
≤ 1,17 нс |
|
Входной импеданс |
1 МОм (± 2 %) / 15 пФ ± 5 пФ |
1 МОм (± 2 %) / 15 пФ ± 5 пФ; 50 Ом ± 2 % |
||
|
Максимальное входное напряжение |
300 В /1 МОм; 5 В 50 МОм (DC + AС пик, до 1 кГц) |
|||
|
Математика |
+, - , х , дел.; БПФ (дБ или мВскз) на участке 1 кб |
|||
|
Канал горизонтального отклонения |
||||
|
Коэффициент развертки (Кразв.) |
2 нс/дел...1000 с/дел (шаг 1-2-5) |
1 нс/дел...1000 с/дел (шаг 1-2-5) |
||
|
Погрешность установки Кразв. |
± 0,0001 % |
|||
|
Режимы работы |
Основной, задержанный (100 нс...10 с), ZOOM окна, самописец (1 мс/дел – 100 0 с/дел), X - Y |
|||
|
Синхронизация |
||||
|
Источники синхросигнала |
Канал 1, канал 2, сеть, внешний (Ext, Ext /5) |
|||
|
Режимы запуска развертки |
Автоколебательный, ждущий, однократный, ТВ* (NTSC, PAL/SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс...10 с), попеременно (ALT) |
|||
|
Связь входа |
ФНЧ, ФВЧ, связь АС, связь DC |
|||
|
Чувствительность |
~ 0,3 делени я (в зав. от Коткл.) |
|||
|
Аналого-цифровое преобразование |
||||
|
Разрешение по вертикали |
12 бит |
8 бит для АКИП-4122/7 АКИП-4122/7V, 12 бит для АКИП-4122/11 АКИП-4122/11V |
8 бит для АКИП-4122/8 АКИП-4122/8V, 12 бит для АКИП-4122/12 АКИП-4122/12V |
8 бит |
|
Максимальная частота дискретизации |
1 ГГц |
1 ГГц |
2 ГГц |
2,5 ГГц |
|
Частота дискретизации (на канал) |
500 МГц |
500 МГц |
1 ГГц |
1,25 ГГц |
|
Длина записи |
20 МБ/канала (40 МБ при объединении) 40 МБ/канал – АКИП-4122/12, АКИП-4122/12V |
|||
|
Режимы работы |
Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x |
|||
|
Курсорные измерения |
||||
|
Функции |
ΔU; ΔT; 1/ΔT |
|||
|
Автоматические измерения |
||||
|
Функции по вертикали |
Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.; выбросы на вершине и в паузе (фронт) |
|||
|
Функции по горизонтали |
f; T; t нараст.; t среза; +t; -t; коэф. заполнения (%) |
|||
|
Измерение t задержки |
Канал 1 - Канал 2 (фронт), Канал 1 - Канал 2 (срез) |
|||
|
Дополнительные возможности |
||||
|
Цифровой регистратор |
1000 осциллограмм – запись/ воспроизведение (рег. интервал выборки 10 мс – 10с) |
|||
|
Интерфейсы |
USB (максимальный объем USB диска – 8 ГБ), LAN |
|||
|
Автоустановка |
В/дел, с/дел, параметры синхросигнала |
|||
|
Режим X - Y |
Х – канал 1; Y – кананал 2 , разность фаз < > |
|||
|
Внутренняя память |
100 осциллограмм, 8 профилей настроек (запись/ воспроизведение). |
|||
|
Мультиметр (опция) |
||||
|
Режим измерений |
Постоянное напряжение (пределы): 400 мВ/ 4 В/ 400 В: ±(1% ± 1 емр) Переменное напряжение (переделы): 4 В/ 40 В/ 400В: ±(1% ± 3 емр); час.: 40 – 400 Гц Сопротивление (переделы) 400 Ом: ±(1% ± 3 емр), 4 кОм – 40МОм: ±(1% ± 1 емр) Емкость: 51,2 нФ – 100 мкФ: ±(3% ± 3 емр) Прозвон цепи; Тест диодов (0 В – 1,5 В) |
|||
|
Входное сопротивление |
10 Ом, защита входа DC 1000 В/ AC 400 В |
|||
|
Индикатор |
3½ разряда, макс. индицируемое число 4.000 |
|||
|
Генератор сигналов (опция) |
||||
|
Формы сигналов |
синус, прямоугольник, импульс, пила + 46 встроенных сигналов произвольной формы. |
|||
|
Частотный диапазон |
25 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V 50 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V |
|||
|
Частота дискретизации |
125 МГц – АКИП-4122/10, АКИП-4122/10V, АКИП-4122/11, АКИП-4122/11V, АКИП-4122/12, АКИП-4122/12V 250 МГц – АКИП-4122/7, АКИП-4122/7V, АКИП-4122/8, АКИП-4122/8V, АКИП-4122/9, АКИП-4122/9V |
|||
|
Число каналов |
1 или 2 |
|||
|
Разрядность ЦАП |
14 бит |
|||
|
Длина памяти |
8000 точек для произвольной формы |
|||
|
Выходной уровень |
10 мВпик-пик … 6 Впик-пик |
|||
|
Общие данные |
||||
|
ЖК - дисплей |
Цветной (TFT), диагональ 20 см, 10 x 14 дел (разрешение 800 х 600) |
|||
|
Напряжение питания |
100...240 В, 47...63 Гц (автовыбор) |
|||
|
Потребляемая мощность |
18 Вт |
|||
|
Габаритные размеры |
340 х 177 х 90 мм |
|||
|
Масса |
2,6 кг |
|||
Комплект поставки АКИП-4122/10
|
№ |
Наименование |
Количество |
|
1 |
Осциллограф цифровой запоминающий АКИП-4122/10 |
1 |
|
2 |
Шнур питания |
1 |
|
3 |
Делитель 1:1/1:10 |
2 |
|
4 |
ПО (CD - диск) |
1 |
|
5 |
Руководство по эксплуатации |
1 |
|
